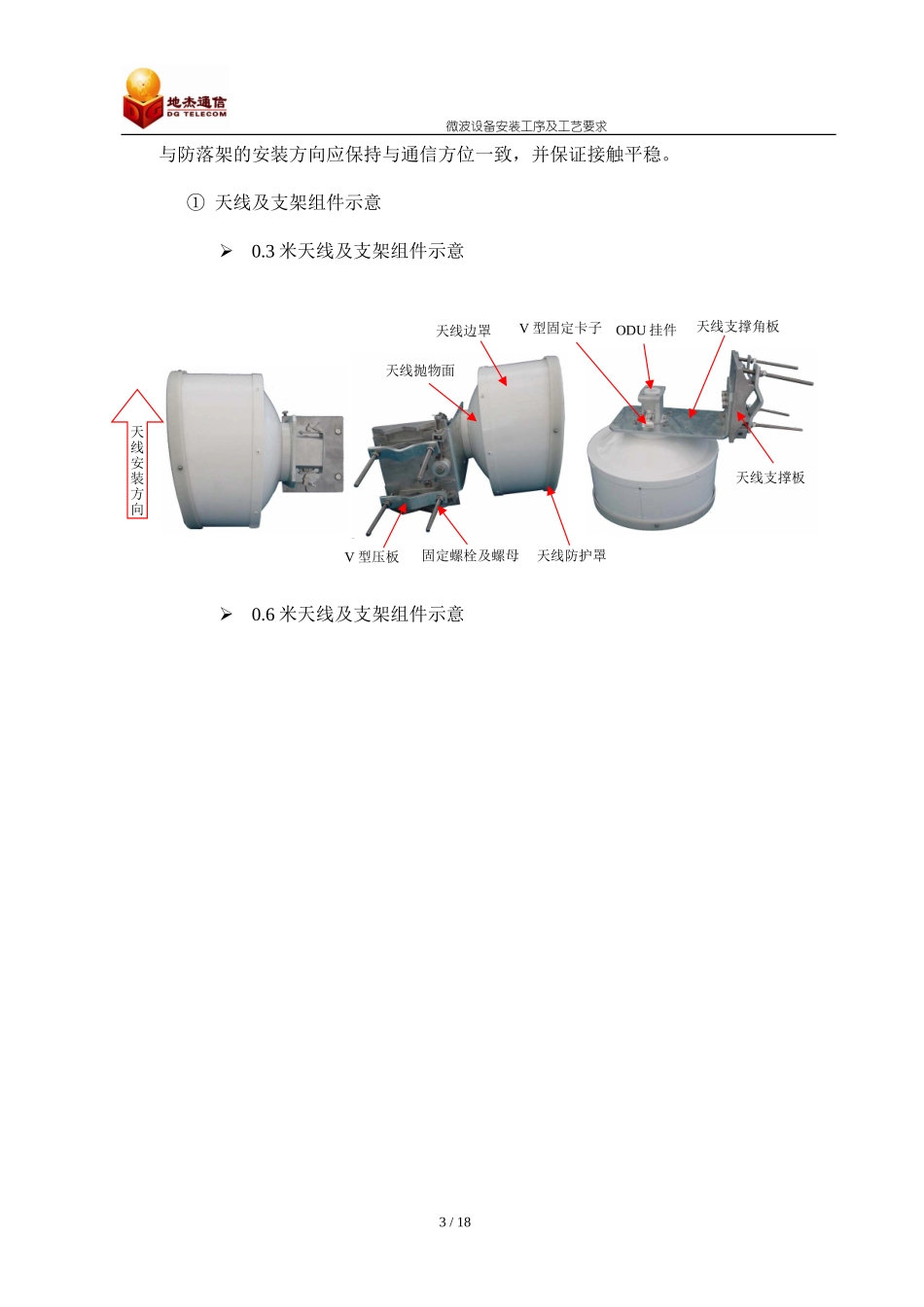

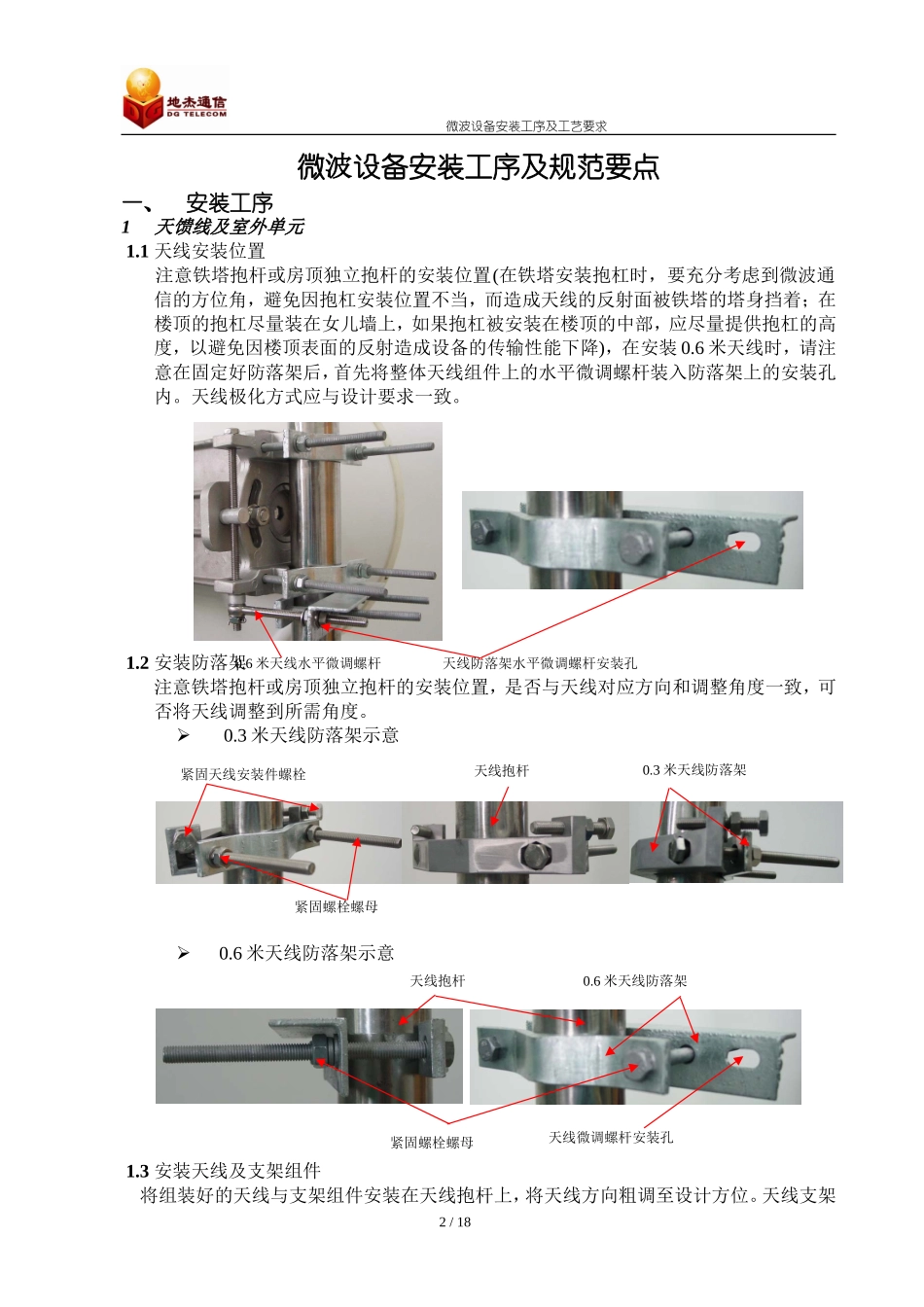

微波设备安装工序及工艺要求微波设备安装工序及工艺要求北京地杰通信设备股份有限公司2007年5月1/18微波设备安装工序及工艺要求微波设备安装工序及规范要点一、安装工序1天馈线及室外单元1.1天线安装位置注意铁塔抱杆或房顶独立抱杆的安装位置(在铁塔安装抱杠时，要充分考虑到微波通信的方位角，避免因抱杠安装位置不当，而造成天线的反射面被铁塔的塔身挡着；在楼顶的抱杠尽量装在女儿墙上，如果抱杠被安装在楼顶的中部，应尽量提供抱杠的高度，以避免因楼顶表面的反射造成设备的传输性能下降)，在安装0.6米天线时，请注意在固定好防落架后，首先将整体天线组件上的水平微调螺杆装入防落架上的安装孔内。天线极化方式应与设计要求一致。1.2安装防落架注意铁塔抱杆或房顶独立抱杆的安装位置，是否与天线对应方向和调整角度一致，可否将天线调整到所需角度。0.3米天线防落架示意0.6米天线防落架示意1.3安装天线及支架组件将组装好的天线与支架组件安装在天线抱杆上，将天线方向粗调至设计方位。天线支架2/180.6米天线水平微调螺杆天线防落架水平微调螺杆安装孔0.6米天线防落架紧固螺栓螺母天线微调螺杆安装孔天线抱杆紧固天线安装件螺栓0.3米天线防落架天线抱杆紧固螺栓螺母微波设备安装工序及工艺要求与防落架的安装方向应保持与通信方位一致，并保证接触平稳。①天线及支架组件示意0.3米天线及支架组件示意0.6米天线及支架组件示意3/18天线支撑角板ODU挂件固定螺栓及螺母V型压板V型固定卡子天线支撑板天线抛物面天线边罩天线防护罩天线安装方向微波设备安装工序及工艺要求4/18天线支撑角板ODU挂件ODU固定卡子天线支撑板天线抛物面天线防护边罩天线安装方向微波设备安装工序及工艺要求②天线及支架组件的安装0.3米天线及支架组件安装示意0.6米天线及支架组件安装示意5/18固定螺栓及螺母V型压板天线防护前盖天线水平方位调节螺杆防落架固定螺栓及螺母天线支撑板天线抱杆天线防落架天线垂直方位调节天线支撑角板天线挂件紧固螺栓固定螺栓及螺母V型压板天线抛物面及防护罩天线水平方位调节螺杆天线支撑板天线垂直方位调节天线支撑角板天线挂件紧固螺栓天线抛物面及防护罩天线抱杆天线防落架防落架固定螺栓及螺母V型压板微波设备安装工序及工艺要求1.4天线馈源极化方式的调整（已组装好的小口径、高性能天线除外）首先确定设计要求的极化方式，并按此要求检查天线及支架组件中预装的极化方式是否符合设计要求，若不符合要求，应将极化方式进行调整至所需方式。①极化方式示意图②0.3米天线极划方式调整示意调整步骤：⑴将0.3米天线防护前罩拆下，将ODU挂件拆下。(注意天线安装方向)⑵从天线抛物面内将固定馈源的四个螺钉拆下，将馈源旋转至所需方向。⑶将防护前罩重新装好，按馈源方向重新将ODU挂件安装好。③0.6米天线极划方式调整示意调整步骤：⑴将0.6米天线支架拆下，将ODU挂件上盖拆下，将固定馈源的四个压块拆下。(注意天线安装方向)⑵将馈源旋转至所需方向，并将馈源用压块及螺钉固定牢靠。⑶将天线支架安装好，将将ODU挂件上盖安装好。1.5安装室外单元确定极化方式与设计要求及天线极化方式一致。做好接地连接。在安装室外单元时，注意选择的安装位置应做到：方便安装、方便调整、方便检修。6/18垂直极化水平极化应与馈源波导方向一致的ODU挂件波导方向ODU挂件水平极化方式馈源波导管方向在天线抛物面内固定馈源的螺钉ODU挂件固定安装孔固定ODU挂件的螺孔0.6米天线支架ODU挂件上盖固定安装孔0.6米天线支架固定螺钉垂直极化方式馈源波导管方向固定馈源的压块与螺钉固定ODU挂件上盖的螺孔0.6米天线支架固定螺孔微波设备安装工序及工艺要求1.6安装馈线将馈线按顺序在走线架上整齐排放，大约每隔1米距离用扎带紧固，做好接地连接。安装避雷器时注意方向，并做好标志。馈线在进机房的馈洞外必须作回水弯，防止机房进水。馈线预留长度应整齐绑扎好，置于抱杆上用扎带固定。对于无走线架的站点，电缆线严禁直接放置于地面，以免积水浸泡造成短路。1.7调整天线方向当室内、室外设备及天馈线全部安装完毕，并接通电源后，进行天线方向准确调整，将调整好的天线及时锁定紧固...
