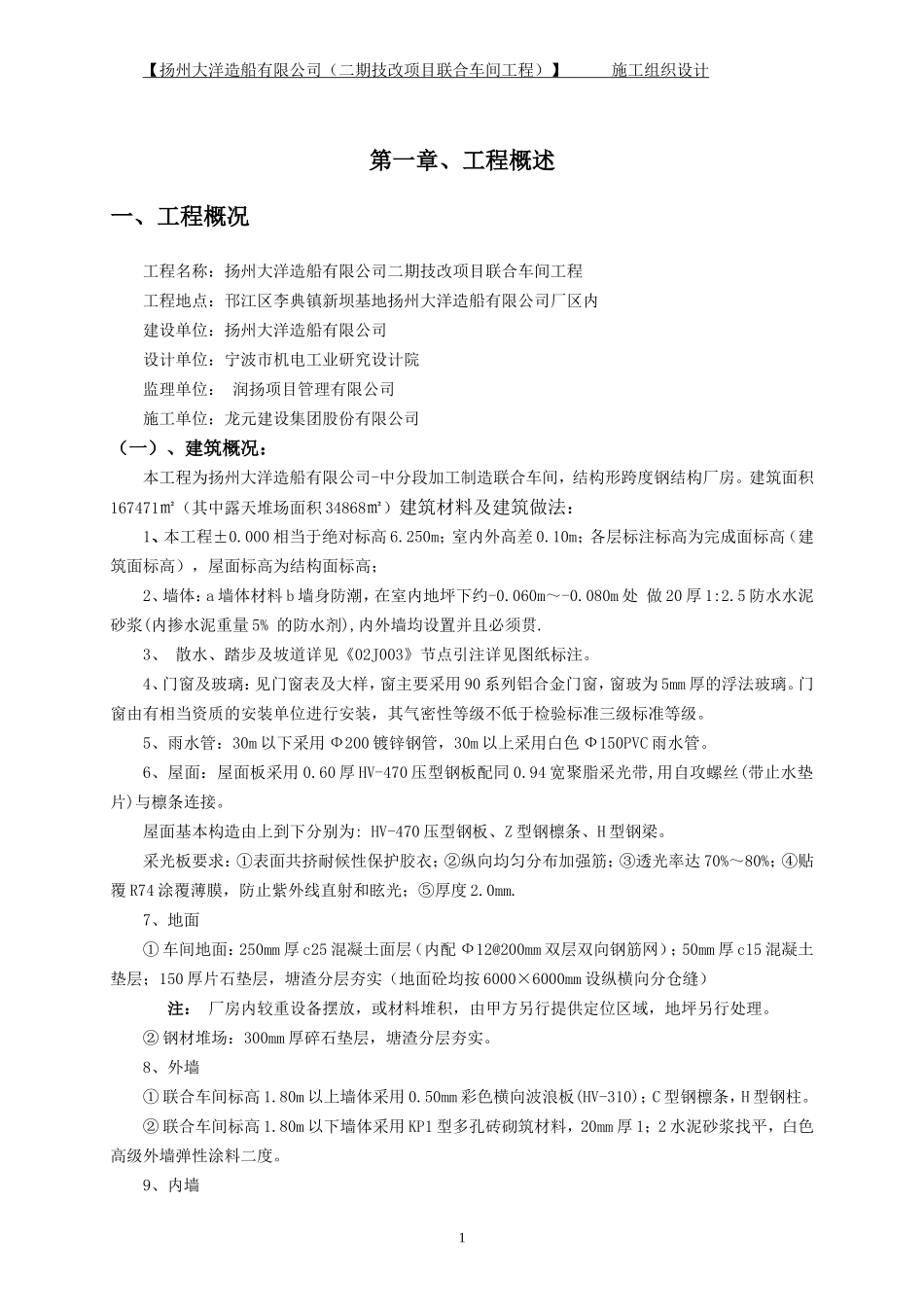

【扬州大洋造船有限公司（二期技改项目联合车间工程）】施工组织设计第一章、工程概述一、工程概况工程名称：扬州大洋造船有限公司二期技改项目联合车间工程工程地点：邗江区李典镇新坝基地扬州大洋造船有限公司厂区内建设单位：扬州大洋造船有限公司设计单位：宁波市机电工业研究设计院监理单位：润扬项目管理有限公司施工单位：龙元建设集团股份有限公司（一）、建筑概况：本工程为扬州大洋造船有限公司-中分段加工制造联合车间，结构形跨度钢结构厂房。建筑面积167471㎡（其中露天堆场面积34868㎡）建筑材料及建筑做法：1、本工程±0.000相当于绝对标高6.250m；室内外高差0.10m；各层标注标高为完成面标高（建筑面标高），屋面标高为结构面标高；2、墙体：a墙体材料b墙身防潮，在室内地坪下约-0.060m～-0.080m处做20厚1:2.5防水水泥砂浆(内掺水泥重量5%的防水剂),内外墙均设置并且必须贯.3、散水、踏步及坡道详见《02J003》节点引注详见图纸标注。4、门窗及玻璃：见门窗表及大样，窗主要采用90系列铝合金门窗，窗玻为5mm厚的浮法玻璃。门窗由有相当资质的安装单位进行安装，其气密性等级不低于检验标准三级标准等级。5、雨水管：30m以下采用Ф200镀锌钢管，30m以上采用白色Ф150PVC雨水管。6、屋面：屋面板采用0.60厚HV-470压型钢板配同0.94宽聚脂采光带,用自攻螺丝(带止水垫片)与檩条连接。屋面基本构造由上到下分别为:HV-470压型钢板、Z型钢檩条、H型钢梁。采光板要求：①表面共挤耐候性保护胶衣；②纵向均匀分布加强筋；③透光率达70%～80%；④贴覆R74涂覆薄膜，防止紫外线直射和眩光；⑤厚度2.0mm.7、地面①车间地面：250mm厚c25混凝土面层（内配Ф12@200mm双层双向钢筋网）；50mm厚c15混凝土垫层；150厚片石垫层，塘渣分层夯实（地面砼均按6000×6000mm设纵横向分仓缝）注：厂房内较重设备摆放，或材料堆积，由甲方另行提供定位区域，地坪另行处理。②钢材堆场：300mm厚碎石垫层，塘渣分层夯实。8、外墙①联合车间标高1.80m以上墙体采用0.50mm彩色横向波浪板(HV-310)；C型钢檩条，H型钢柱。②联合车间标高1.80m以下墙体采用KP1型多孔砖砌筑材料，20mm厚1；2水泥砂浆找平，白色高级外墙弹性涂料二度。9、内墙1【扬州大洋造船有限公司（二期技改项目联合车间工程）】施工组织设计①踢脚150mm高水泥砂浆暗踢脚线，8厚1；2水泥砂浆罩面，压实赶光，12mm厚1：3水泥砂浆找平。②砖砌体墙面：白色涂料二度，腻子批嵌砂平，2厚纸筋灰光面，18厚1：1：4混合砂浆打底。10、建筑结构预留孔洞（或预埋）施工时，应与水、电、暖等有关工种密切配合，严禁事后凿打。11、所有水、电、暖管线穿越墙体和楼板时，均必须预留洞口并预埋套管做好密封。12、凡吊顶及轻质隔墙，门窗等连接构造和技术要求均由厂家提供负责，均需考虑良好的密封性。(二)、结构概况本工程建筑结构设计使用年限25年，抗震设防烈度7度，耐火等级二级，屋面防水等级Ⅲ级。1、桩基及承台本工程采用预应力混凝土Ф400mm、Ф600mm管桩，基础桩基持力层为（5-3）层（粉砂层）：桩长A区～D区桩长L=23m～32m；承台形式设置有单桩、双桩、4桩、5桩、6桩、7桩、8桩、9桩、10桩、12桩各区域承台的分布及承台的断面、承台标高见下图所示。●各区域桩、承台形式、数量、尺寸一览表区域±0。000相当于绝对标高砼强度等级桩长m数量根桩顶标高m承台形式承台数量型号承台尺寸（长×宽×高）承台底标高备注A6．250C302440-1.652桩20CT42.8×0.8×1.1m-1.706．250C30248-1.652桩4CT4a2.8×0.8×1.1m-1.706．250C3024384-3.454桩94CT12.8×2.0×0.7m-3.506．250C302424-3.456桩4CT34.0×2.8×0.7m-3.506．250C302440-3.758桩5CT25.2×2.4×1.0m-3.80B6．250C302441-1.291桩41CT50.8×0.8×1.2m-1.346．250C302434-1.292桩17CT62.0×0.8×1.2m-1.346．250C3024、2520、6-4.752桩13CT73.0×1.4×1.3m-4.806．250C302428-4.557桩4CT84.8×4.8×1.0m-4.606．250C30244-1.952桩2CT93.0×1.3×1.4m-2.006．250C3024、25、265×3-4.554桩3CT103.2×3.2×1.0m-4.60左杯口6．250C30265-4.455桩1CT114.8×4.8×1.0m-4.50右杯口6．250C302420-3.405桩4...
