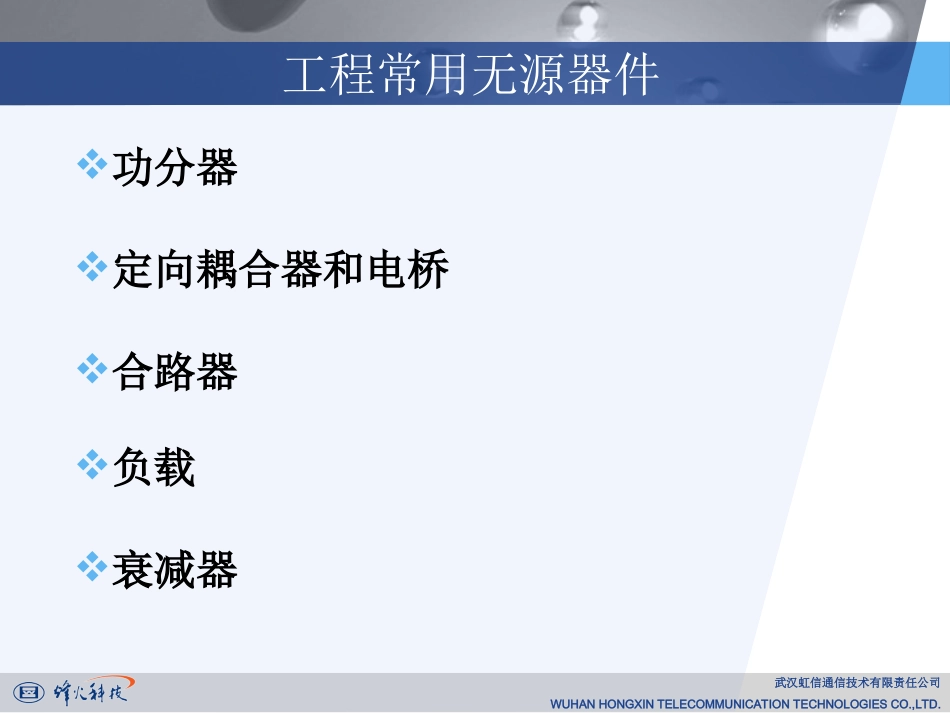

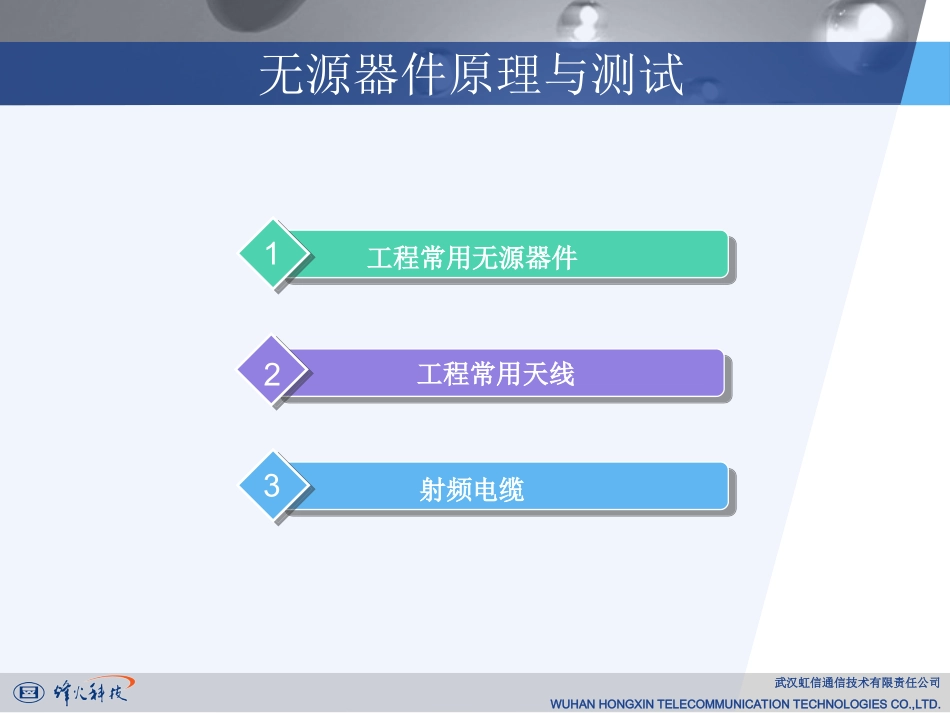

无源器件和天线的介绍www.themegallery.com武汉虹信通信技术有限责任公司WUHANHONGXINTELECOMMUNICATIONTECHNOLOGIESCO.,LTD.无源器件原理与测试工程常用无源器件1射频电缆322工程常用天线武汉虹信通信技术有限责任公司WUHANHONGXINTELECOMMUNICATIONTECHNOLOGIESCO.,LTD.工程常用无源器件功分器定向耦合器和电桥合路器负载衰减器武汉虹信通信技术有限责任公司WUHANHONGXINTELECOMMUNICATIONTECHNOLOGIESCO.,LTD.功分器功分器功分器是一种将一路输入信号能量分成两路和多路输出的器件功分器的分类：1、按照结构分类：微带/腔体功分器2、按照输出端口分类：二、三、四路功率分配器，通过它们的级联可以形成多路功率分配。3、按照器件使用频段分类：（1）806～960MHz频段（2）806～2200MHz频段（3）806～2500MHz频段（4）1710～2500MHz频段武汉虹信通信技术有限责任公司WUHANHONGXINTELECOMMUNICATIONTECHNOLOGIESCO.,LTD.功分器功分器功率分配器的主要技术指标要求是：功率分配比、工作频带、两输出端的隔离度，输入电压驻波比，功率容量等。功分器作为下行信号来说是个功率分配器，对上行信号来讲又是个(小信号)合路器。功率分配器上标注的功率是指输入端口的最大输入功率，而作为(小信号)合路器来讲，不能在输出端口按标注的功率输入信号，即不能作大功率合路器使用。区别在于承受的功率不同。武汉虹信通信技术有限责任公司WUHANHONGXINTELECOMMUNICATIONTECHNOLOGIESCO.,LTD.功分器作为功分器来讲，信号从IN输入，当信号到达A、B二点时为同频同相信号。如图功率分配器原理所以R上无电流流过即无功率损耗。信号被平均分配到out1和out2上。而此时的功率容量主要取决于微带线承载的功率。当然R值的选取还应考虑out端开路、短路情况。而上图作为合路器来讲，信号分别从out1和out2输入。由于out1和out2是两个不同的信号源，它们在A、B两点的频率和相位均不相同。此时R上就有电流流过。经理论计算（可参考：微带电路设计原理）R上承载的功率是1/2out1＋1/2out2。如果out1和out2分别输入10W功率，那么R至少要选10W以上的功率电阻。同理说明out1和out2到达“IN”的功率只能是1/2out1＋1/2out2。有一种情况IN＝out1＋out2是可以成立的。武汉虹信通信技术有限责任公司WUHANHONGXINTELECOMMUNICATIONTECHNOLOGIESCO.,LTD.功分器假如放大器1和放大器2管子配对无相位差，由于放大的是同一个激励信号。在A、B两点是一个同频同相的50W信号。R上无功率损耗。因此能量被全部合成到C端口。由于功分器通常采用微带结构，平衡电阻R一般取值不大。且散热面也不够大,所以功分器不宜作大功率合成使用。而两个大功率的载波信号合成建议采用3dB电桥。由于3dB电桥可采用腔体结构，且可采用大功率外接负载适合大功率信号合成使用。100W功率放大器图武汉虹信通信技术有限责任公司WUHANHONGXINTELECOMMUNICATIONTECHNOLOGIESCO.,LTD.功分器微带功分器腔体功率分配器武汉虹信通信技术有限责任公司WUHANHONGXINTELECOMMUNICATIONTECHNOLOGIESCO.,LTD.微带功分器微带功分器型号及指标:其主要特点为插入损耗小，隔离度高，波动范围小，可靠性高，接头灵活，适用于多种频段。武汉虹信通信技术有限责任公司WUHANHONGXINTELECOMMUNICATIONTECHNOLOGIESCO.,LTD.微带功分器微带功分器型号参数:武汉虹信通信技术有限责任公司WUHANHONGXINTELECOMMUNICATIONTECHNOLOGIESCO.,LTD.腔体功分器腔体功率分配器型号及指标：可平均地分配蜂窝网的大功率信号，具有反射和损耗小的特点。因其内部无电压平衡电阻，故可消除由电阻的三阶互调，同时不易损坏。安装时可用固定夹方便地固定到柱子或墙上，具有防水性能。武汉虹信通信技术有限责任公司WUHANHONGXINTELECOMMUNICATIONTECHNOLOGIESCO.,LTD.腔体功分器微带功分器型号参数:武汉虹信通信技术有限责任公司WUHANHONGXINTELECOMMUNICATIONTECHNOLOGIESCO.,LTD.定向耦合器与电桥1、微带定向耦合器（5dB/6dB/7dB/10dB/15dB/20dB/25dB/30dB/40dB/50dB）2、腔体定向耦合器（5dB/6dB/7dB/10dB/15dB/20dB/25dB/30dB/40dB/50dB）3、基站腔体定向耦...
