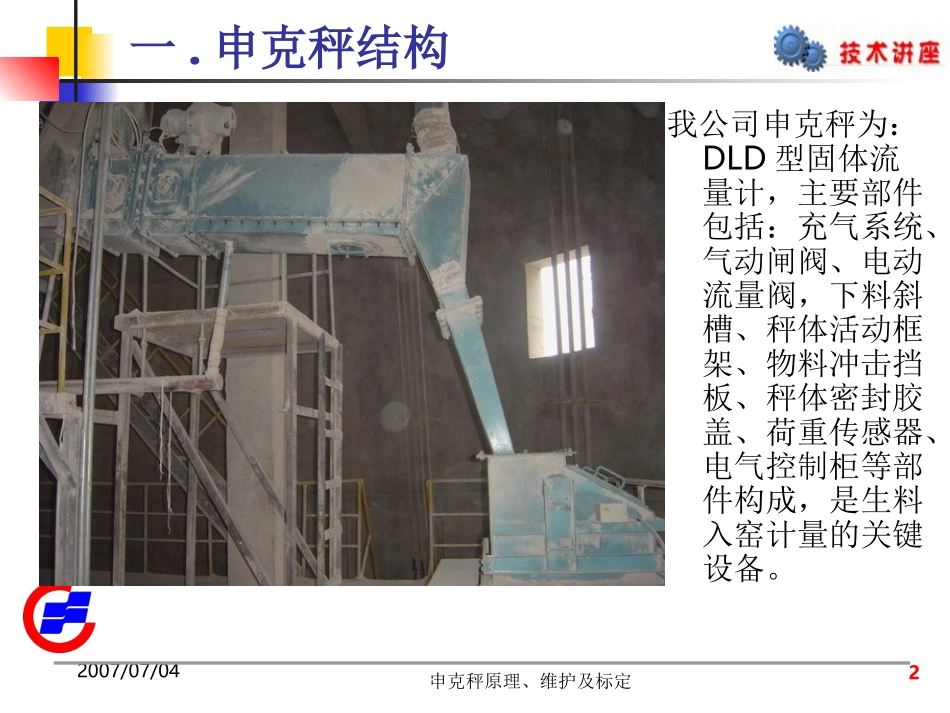

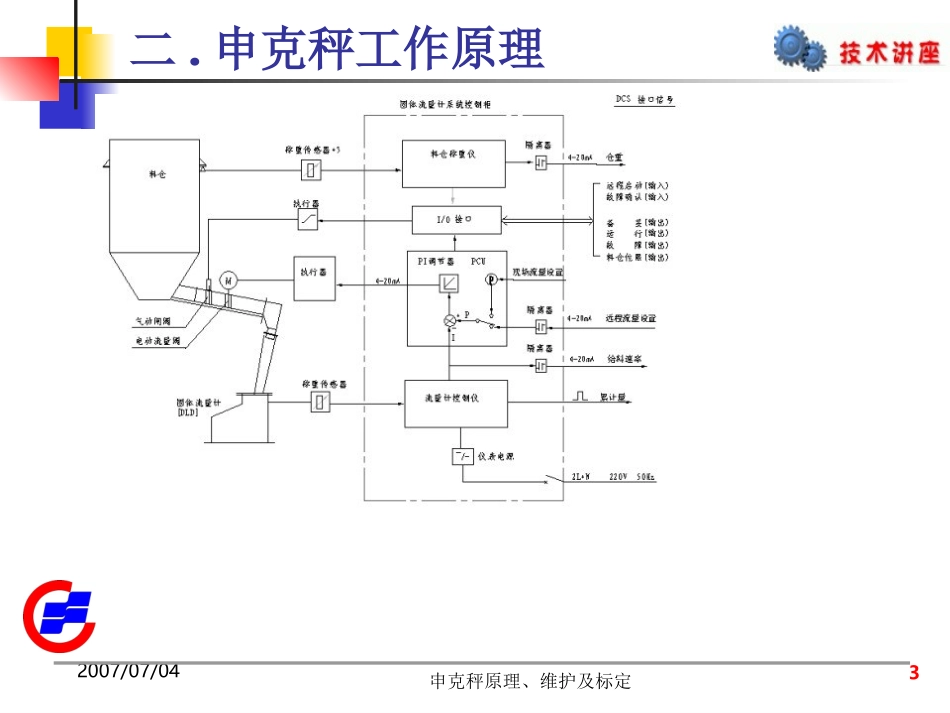

2007/07/04申克秤原理、维护及标定1生产维护人员培训生产维护人员培训培训模块:申克秤原理及维护介绍:申克秤标定培训时间:07-04-072007/07/04申克秤原理、维护及标定2HuaxinGroupSupportSpeaker:朱启春一.申克秤结构我公司申克秤为：DLD型固体流量计，主要部件包括：充气系统、气动闸阀、电动流量阀，下料斜槽、秤体活动框架、物料冲击挡板、秤体密封胶盖、荷重传感器、电气控制柜等部件构成，是生料入窑计量的关键设备。2007/07/04申克秤原理、维护及标定3HuaxinGroupSupportSpeaker:朱启春二.申克秤工作原理流量设定值和实际检测流量信号比较，其偏差由控制器输出给电动流量阀，通过电动流量阀的大小调整进料多少，使生料流量达到动态平衡。2007/07/04申克秤原理、维护及标定4HuaxinGroupSupportSpeaker:朱启春三.申克秤主要部件1.荷重传感器：将物料冲击力转换成mV级的电气信号，输出信号大小与流过物料量多少成正比。是申克秤关键电气设备之一。2.顶针：将活动框架所受冲击力转换成垂直向上的顶力，是主要受力部件。3.限位螺杆：保护传感器不受损坏。通常在检修时或运输时使用。2007/07/04申克秤原理、维护及标定5HuaxinGroupSupportSpeaker:朱启春三.申克秤主要部件4.秤体活动框架：将冲击挡板所受力转换成杠杠所受垂直向上压力，作用于传感器顶针上，是主要受力部件。(包括密封皮腕、十字簧片、冲击挡板等部件)2007/07/04申克秤原理、维护及标定6HuaxinGroupSupportSpeaker:朱启春三.申克秤主要部件5.密封皮腕：是活动框架密封部件，破损时将导致生料外泻，影响计量准确性。6.十字簧片：是主要受力支撑部件，在不受力时还原，受力时产生形变作用于传感器顶针。2007/07/04申克秤原理、维护及标定7HuaxinGroupSupportSpeaker:朱启春三.申克秤主要部件7.冲击挡板：生料从斜槽中冲击而过，将挡板将所所受冲击力转换成向下的分力，作用于传感器顶针上，是主要的受力部件。2007/07/04申克秤原理、维护及标定8HuaxinGroupSupportSpeaker:朱启春三.申克秤主要部件8.环形充气系统：保证生料仓底部物料成流动状，是连续喂料的重要前提。9.斜槽充气系统：保证下料斜槽物料畅通，是连续喂料的重要前提。2007/07/04申克秤原理、维护及标定9HuaxinGroupSupportSpeaker:朱启春三.申克秤主要部件10.下料斜槽：按照一定角度斜向下，使生料顺利流过导向溜槽。11.导向溜槽：使生料定向冲向测量溜槽。12.测量溜槽：测量生料的密闭溜槽。2007/07/04申克秤原理、维护及标定10HuaxinGroupSupportSpeaker:朱启春三.申克秤主要部件13.电动流量阀：由控制器根据生料多少自动调节开度，是申克秤重要的调节单元。14.气动阀：开秤时常开，停秤时常闭，防止停秤和检修斜槽时生料外溢。15.手动闸阀：检修电动阀和气动阀时手动阀闸死，防止生料外溢。2007/07/04申克秤原理、维护及标定11HuaxinGroupSupportSpeaker:朱启春三.申克秤主要部件16.申克秤控制柜：具体包括申克称重控制器、电源、信号隔离器、空开、接触器等构成，其中申克称重控制器是控制PID核心部件，它接受中控流量信号(4-20mA)，并自动控制电动执行器，使实际和给定流量达到动态平衡。2007/07/04申克秤原理、维护及标定12HuaxinGroupSupportSpeaker:朱启春四.申克秤起动源及条件起动源：串口、键盘以及接触器等，可通过参数B03选择其一；起动时除起动源外，还必须满足“Release”和无报警信号。FBOPDISTART/STOPSerial(Fieldbus)Keyboard(Local)Contact（Remote）&STFeederRunningStartPrefeederStartSourceB03ReleaseAlarmKeyBoardMode说明：2007/07/04申克秤原理、维护及标定13HuaxinGroupSupportSpeaker:朱启春五.申克秤常见故障信息及处理绿色表示电源正常1.指示灯信息绿色表示CPU正常红色表示故障报警MINMAX流量小于下限值流量大于上限值2.事件信息说明：固体流量计称重仪所有重要功能都受到内部监视，如有故障，将被作为事件信息代码显示在下部左侧，如果同时发生几个事件，其优先级排列为：报警、警告1，警告2。按键，可以确认事件，调用“显示事件”功能可以查看文件。S系统信息eg:S1内存信息E电气信息eg:E1电源故障C校验信息eg:...
