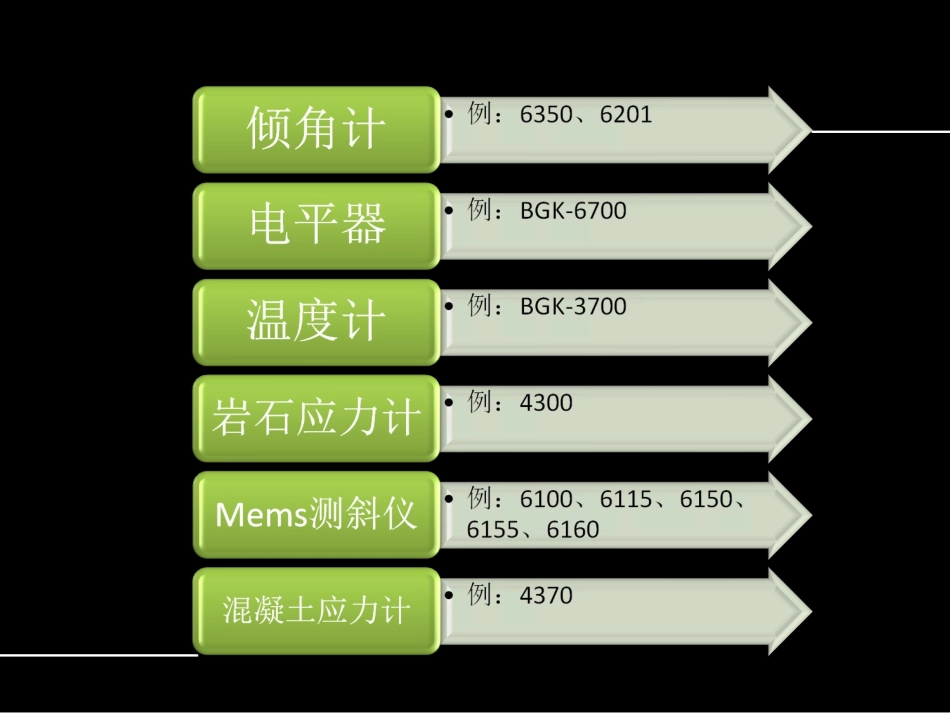

环境安全监测课堂演示演示人:吴奇运用:用于测量结构的旋转或倾斜,包括:•毗邻深开挖和连续墙的建筑与结构;•受隧道开挖和采矿影响的建筑与结构;•对地基处理、补偿灌浆和支撑的结构进行监测;•插入塌方区的测量碑的旋转;工作原理:数显角度仪基体中的轴往一个方向转动时,计数增加,转动方向改变时,计数减少。计数与角度仪的初始位置有关。当初始化角度仪时,它的计数值被设置为0。通过计算旋转的角度,可以很容易的测出位置和速度。6350倾角计6350倾角计技术指标:•标准量程:±10°;•灵敏度:±10弧秒(±0.05mm/m);•精度:±0.1%F.S.;•工作温度:-20℃~+50℃;•长度×直径:139×32mm6201便携式倾角计6201便携式倾角计非振弦产品测量时人工携带使用现场仅安装倾斜板技术指标:标准量程:±30°;灵敏度:±10弧秒(±0.05mm/m);精度:±0.1%F.S.;工作温度:0℃~+50℃。BGK-6700电水平梁(电平器)BGK-6700电水平梁(电平器)原理原理电平器的安装电平器的安装传感器的安装传感器的安装问题一:什么是应力计应力计(stressgauge)是测量地应力的仪器。根据地应力测量中使用的传感器的刚度不同,可将传感器分为两种:若刚度比所测地点岩石的刚度大时,称为应力计;若小于被测地区岩石的刚度,则称变形计或应变计。问题二:常用的岩石应力计有哪些有压磁电感应力计、振弦应力计、钢环应力计、电容应力计和光弹应力计等多种。1962年地质力学研究所等研制的压磁电感应力计,经多次改进,精度较高,目前中国使用较广。4300型岩石应力计量程:0~50MPa;分辨率:0.1%F.S;工作温度:-20℃~+80℃。耐水压:2MPa~5.0MPa;典型安装图测斜仪测斜仪测斜仪是通过逐段测量其测斜管与铅垂线的夹角,利用几何关系可计算得到测斜管轴线与铅垂线的水平偏移量,不同时刻测斜管轴线在某一方向的偏移量即为土体的侧向位移大小,是一种可以精确地测量沿铅垂方向土层或围护结构内部水平位移的工程测量仪器测斜仪是通过逐段测量其测斜管与铅垂线的夹角,利用几何关系可计算得到测斜管轴线与铅垂线的水平偏移量,不同时刻测斜管轴线在某一方向的偏移量即为土体的侧向位移大小,是一种可以精确地测量沿铅垂方向土层或围护结构内部水平位移的工程测量仪器MEMS传感器技术MEMS传感器技术MEMS型传感器特点:采用与伺服加速度计相类似的工作方式,保证仪器的高精度相比伺服加速度传感器价格低廉维护方便2000g的抗震性能MEMS型传感器特点:采用与伺服加速度计相类似的工作方式,保证仪器的高精度相比伺服加速度传感器价格低廉维护方便2000g的抗震性能MEMS测斜仪MEMS测斜仪滑动测斜仪滑动测斜仪固定测斜仪固定测斜仪垂直固定测斜仪垂直固定测斜仪水平固定测斜仪水平固定测斜仪垂直滑动测斜仪垂直滑动测斜仪水平滑动测斜仪水平滑动测斜仪测斜仪工作原理应用时先在土体中预埋测斜管,土体发生变形后,整个测斜管随之产生相应变形,通过测斜仪逐段测量倾斜角度,就可得到测斜管每段的水平位移增量,测斜仪工作原理见右图:当测斜管埋设进入相对稳定土层或非变形土层时,则可认为管底是位移不动点,管口的水平位移值Sn即为各分段位移增量的总和:测量的结果整理成各种曲线,可反映土体不同时期的水平位移情况。北京基康科技有限公司基康仪器(北京)有限公司2008年GEOKONTECHNOLOGYCO.,LTD.GEOKONINSTRUMENTS(BEIJING)CO.,LTD.北京基康科技有限公司基康仪器(北京)有限公司2008年GEOKONTECHNOLOGYCO.,LTD.GEOKONINSTRUMENTS(BEIJING)CO.,LTD.6100型MEMS垂直滑动测斜仪6100型MEMS垂直滑动测斜仪技术指标:•标准量程:±15°•传感器:2个相互垂直方向的MEMS传感器•输出:±4VDC@15°•灵敏度:±0.025mm/500mm•线性度:0.02%F.S.•重复度:0.02%F.S.•系统精度:±6mm/30m•工作温度:0°C~+85°C•温度修正系数:0.002%F.S./°C•轮距:0.5m,1m•尺寸(长×直径):700x25mm,1200x25mm•适用测斜管内径:51~89mm•抗震性能:2000g技术指标:•标准量程:±15°•传感器:2个相互垂直方向的MEMS传感器•输出:±4VDC@15°•灵敏度:±0.025mm/500mm•线性度:0.02%F.S.•重复度:0.02%F.S....
