外墙外保温施工方案(面砖)VIP免费

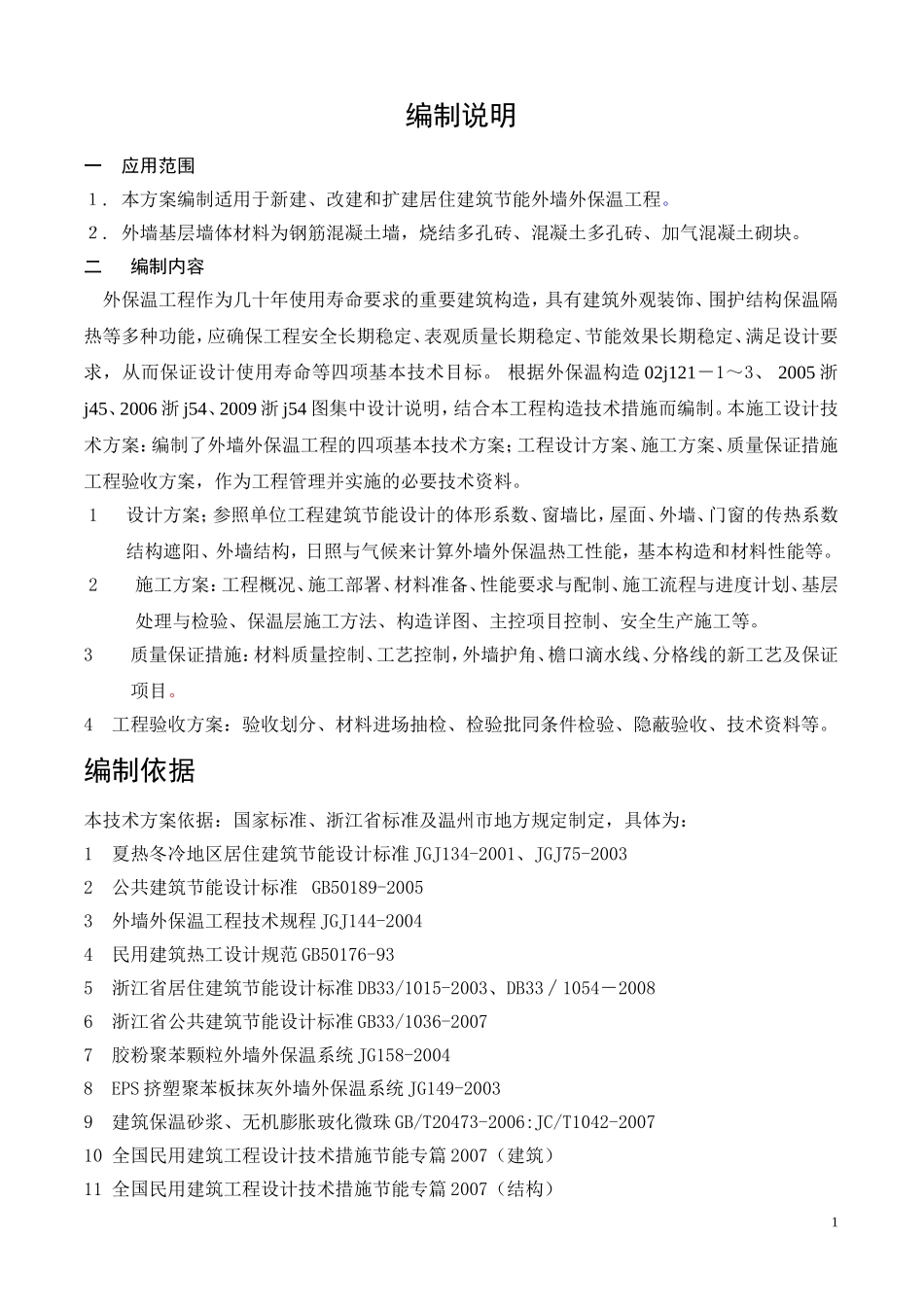

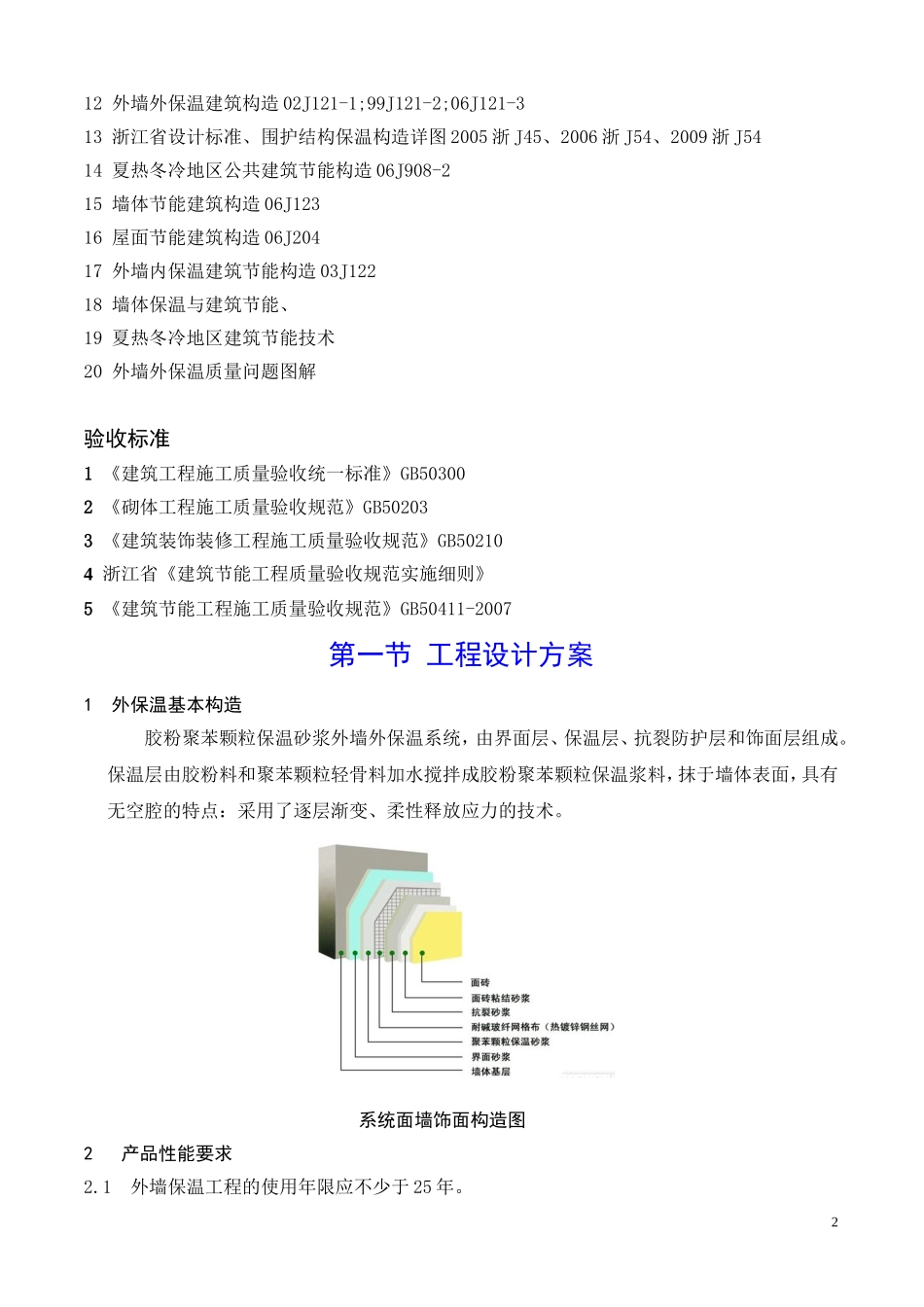

编制说明一应用范围１.本方案编制适用于新建、改建和扩建居住建筑节能外墙外保温工程。２.外墙基层墙体材料为钢筋混凝土墙，烧结多孔砖、混凝土多孔砖、加气混凝土砌块。二编制内容外保温工程作为几十年使用寿命要求的重要建筑构造，具有建筑外观装饰、围护结构保温隔热等多种功能，应确保工程安全长期稳定、表观质量长期稳定、节能效果长期稳定、满足设计要求，从而保证设计使用寿命等四项基本技术目标。根据外保温构造02j121－1～3、2005浙j45、2006浙j54、2009浙j54图集中设计说明，结合本工程构造技术措施而编制。本施工设计技术方案：编制了外墙外保温工程的四项基本技术方案；工程设计方案、施工方案、质量保证措施工程验收方案，作为工程管理并实施的必要技术资料。1设计方案；参照单位工程建筑节能设计的体形系数、窗墙比，屋面、外墙、门窗的传热系数结构遮阳、外墙结构，日照与气候来计算外墙外保温热工性能，基本构造和材料性能等。2施工方案：工程概况、施工部署、材料准备、性能要求与配制、施工流程与进度计划、基层处理与检验、保温层施工方法、构造详图、主控项目控制、安全生产施工等。3质量保证措施：材料质量控制、工艺控制，外墙护角、檐口滴水线、分格线的新工艺及保证项目。4工程验收方案：验收划分、材料进场抽检、检验批同条件检验、隐蔽验收、技术资料等。编制依据本技术方案依据：国家标准、浙江省标准及温州市地方规定制定，具体为：1夏热冬冷地区居住建筑节能设计标准JGJ134-2001、JGJ75-20032公共建筑节能设计标准GB50189-20053外墙外保温工程技术规程JGJ144-20044民用建筑热工设计规范GB50176-935浙江省居住建筑节能设计标准DB33/1015-2003、DB33∕1054－20086浙江省公共建筑节能设计标准GB33/1036-20077胶粉聚苯颗粒外墙外保温系统JG158-20048EPS挤塑聚苯板抹灰外墙外保温系统JG149-20039建筑保温砂浆、无机膨胀玻化微珠GB/T20473-2006:JC/T1042-200710全国民用建筑工程设计技术措施节能专篇2007（建筑）11全国民用建筑工程设计技术措施节能专篇2007（结构）112外墙外保温建筑构造02J121-1;99J121-2;06J121-313浙江省设计标准、围护结构保温构造详图2005浙J45、2006浙J54、2009浙J5414夏热冬冷地区公共建筑节能构造06J908-215墙体节能建筑构造06J12316屋面节能建筑构造06J20417外墙内保温建筑节能构造03J12218墙体保温与建筑节能、19夏热冬冷地区建筑节能技术20外墙外保温质量问题图解验收标准1《建筑工程施工质量验收统一标准》GB503002《砌体工程施工质量验收规范》GB502033《建筑装饰装修工程施工质量验收规范》GB502104浙江省《建筑节能工程质量验收规范实施细则》5《建筑节能工程施工质量验收规范》GB50411-2007第一节工程设计方案1外保温基本构造胶粉聚苯颗粒保温砂浆外墙外保温系统，由界面层、保温层、抗裂防护层和饰面层组成。保温层由胶粉料和聚苯颗粒轻骨料加水搅拌成胶粉聚苯颗粒保温浆料，抹于墙体表面，具有无空腔的特点：采用了逐层渐变、柔性释放应力的技术。系统面墙饰面构造图2产品性能要求2.1外墙保温工程的使用年限应不少于25年。22.2胶粉聚苯颗粒保温浆料干密度不应大于250kg/m3,并且不应小于180kg/m3。现场检验保温层厚度应符合设计要求。2.3外保温系统其他性能应符合表1的规定项目性能指标抗风荷载性能系统抗风压值Rd不小于风荷载设计值抗冲击性首层墙面以及门窗口等易受碰撞部位:10J级：二层以上墙面等不易受碰撞部位：3J级吸水量水中浸泡1h只带有抹面层和带有全部保护层的系统的吸水量不得大于或等于1.0kg/㎡耐冻融性能30次冻融循环后保护层无空鼓、脱落，无渗水裂缝；保护层与保温层的拉伸粘结强度不小于0.1Mpa，破坏部位应位于保温层热阻复核墙体热阻符合设计要求抹面层不透水性2h不透水保护层水蒸气渗透阻符合设计要求注：1.水中浸泡24h，只带有抹面层和带有全部保护层的系统的吸水量均小于0.5kg/㎡时，不检验耐冻融性能2.系统耐候性、抗风荷载性能等试验方法应符合《外墙外保温工程技术规程》JGJ144附录A的规定2.4胶粉聚苯颗粒外墙外保温体系是一种采用胶粉聚苯颗粒保温浆料、耐碱纤维网格布或热镀锌电焊网和塑料锚栓...
