第一章 常用电磁式低压电器VIP免费

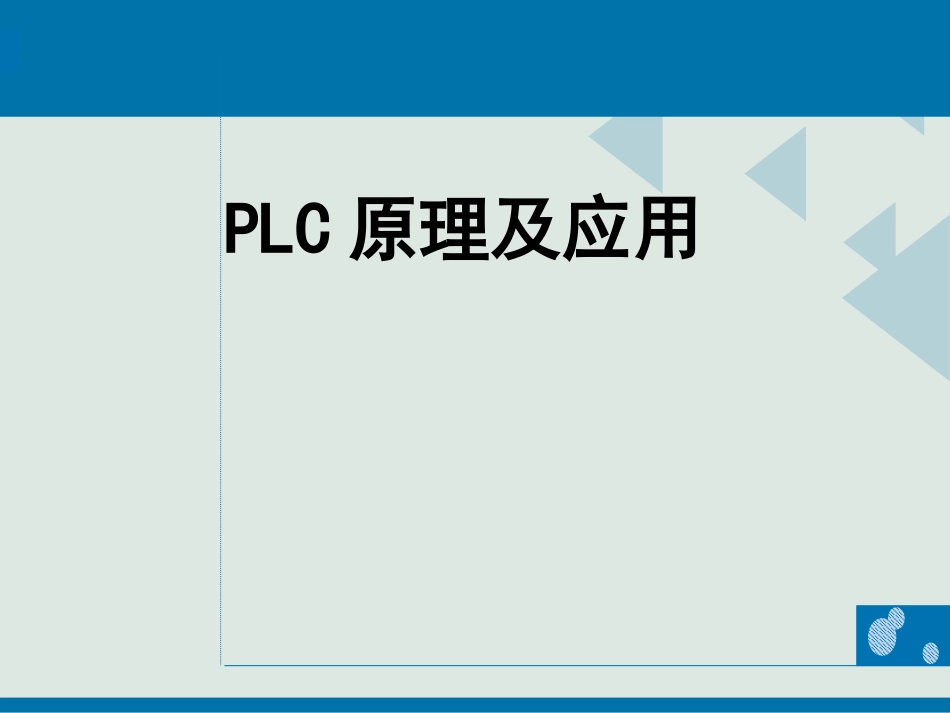

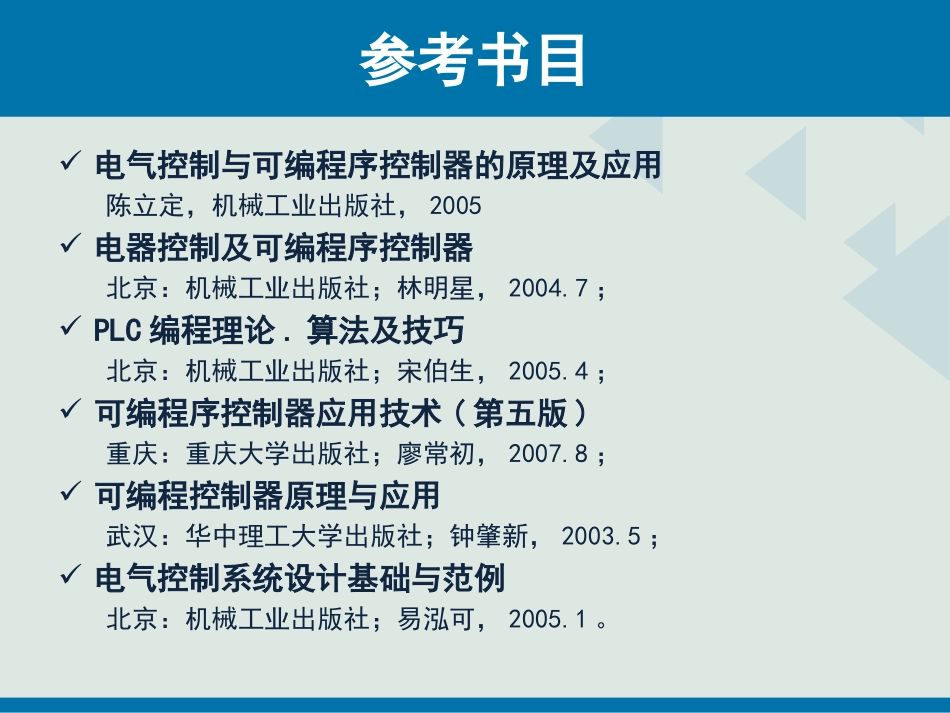

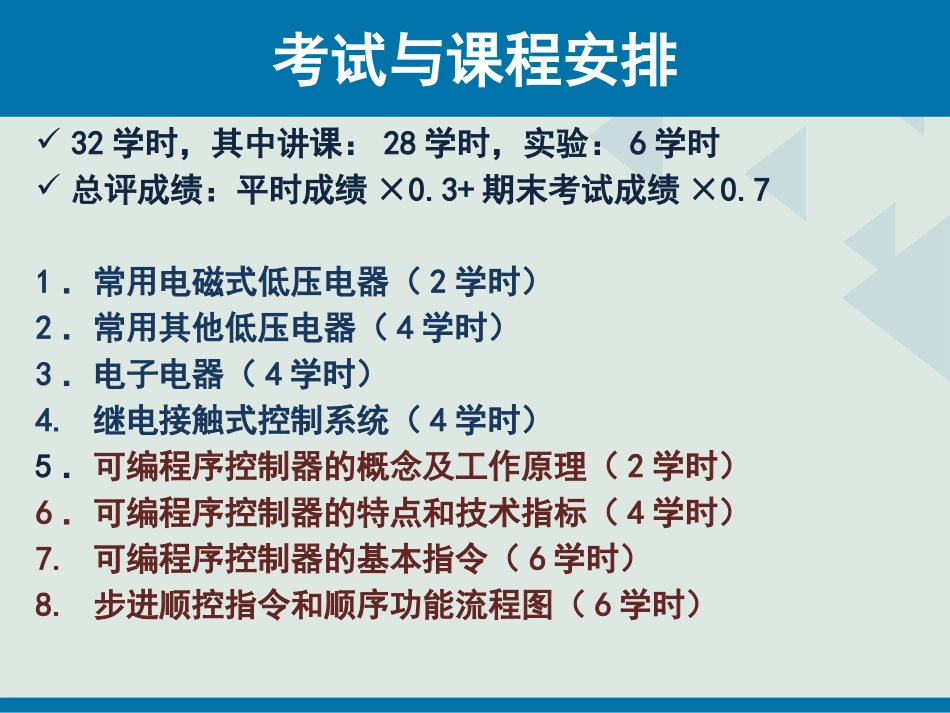

PLC原理及应用参考书目电气控制与可编程序控制器的原理及应用陈立定，机械工业出版社，2005电器控制及可编程序控制器北京：机械工业出版社；林明星，2004.7；PLC编程理论.算法及技巧北京：机械工业出版社；宋伯生，2005.4；可编程序控制器应用技术(第五版)重庆：重庆大学出版社；廖常初，2007.8；可编程控制器原理与应用武汉：华中理工大学出版社；钟肇新，2003.5；电气控制系统设计基础与范例北京：机械工业出版社；易泓可，2005.1。考试与课程安排32学时，其中讲课：28学时，实验：6学时总评成绩：平时成绩×0.3+期末考试成绩×0.71．常用电磁式低压电器（2学时）2．常用其他低压电器（4学时）3．电子电器（4学时）4.继电接触式控制系统（4学时）5．可编程序控制器的概念及工作原理（2学时）6．可编程序控制器的特点和技术指标（4学时）7.可编程序控制器的基本指令（6学时）8.步进顺控指令和顺序功能流程图（6学时）第一章常用电磁式低压电器1、概述2、基本电磁机构3、电接触和灭弧原理4、电磁式接触器5、电磁式继电器1、概述电气控制发展手动—自动简单—复杂硬件--软件继电器控制：由继电器、接触器、按钮、行程开关等组成。缺点：接线固定、工作频率低、寿命短可编程控制器（PLC）1、概述低压电器就是根据外界施加的信号和要求，能以自动或手动方式对额定交直流电压1200V及以下的电路，继续或连续地改变电路参数，以实现对电路或非电对象的切换、控制、保护、变换和调节的电工器械，采用电磁现象完成上述作用的低压电器称为电磁式低压电器。AC:1200VDC:1500V1、概述低压电器的分类按用途分低压配电电器、低压控制电器、低压主令电器、低压保护电器、低压执行电器。按动作方式分自动电器、手动电器。按执行机理分有触点电器、无触点电器按使用场合分工业用电器、特殊工矿用电器、安全电器、农用电器及牵引电器等。1、概述常用的低压电器2、电磁机构原理基本结构检测部分（电磁机构）和执行部分（触头系统）电磁机构组成：吸引线圈、铁芯、衔铁，2、电磁机构原理电磁机构分类：直动式、拍合式E形、U形交流、直流电磁机构2、电磁机构原理电磁机构直流电磁机构电磁吸引力：SBF27810只有线圈发热，铁芯不发热，所有线圈无骨架、高而薄，接触铁芯散热。2、电磁机构原理电磁机构交流电磁机构电磁吸引力：有剧烈的振动和噪声，严重时还会使触点烧蚀。在铁心柱面的一部分，嵌入一只铜环（短路环）。线圈和铁芯都要发热，线圈与铁芯直接留着散热间隙，线圈有骨架、矮胖型，铁芯用硅钢片。72210sin()8mFBSt3、电接触与灭弧电接触用动静触头的分合实现电路的断通。按其接触形式分按其接触形式分为点接触、线接触和面接触3种。3、电接触与灭弧接触电阻导致触头发热引起熔焊现象，降低了寿命。接触压力：增加接触面积触头材料：镀银、嵌银触头表面状况：表面氧化物3、电接触与灭弧电弧是一种气体放电现象，电流通过某些绝缘介质所产生的瞬间火花。当用开关电器断开电流时，如果电路电压不低于10—20伏，电流不小于80~100mA，电器的触头间便会产生电弧。电弧是高温高导电的游离气体，它不仅对触头有很大的破坏作用，而且使断开电路的时间延长，严重时可引起事故或火灾。3、电接触与灭弧灭弧方法迅速增加电弧长度、冷却灭弧装置电动力灭弧磁吹灭弧栅片灭弧4、电磁式接触器接触器利用电磁吸力的作用使主触头闭合或分断电动机或其他负载电路的控制电器。接触器的作用接触器是一种适用于远距离频繁接通和分断交直流主电路和控制电路的自动控制电器。具有大的接通和关断能力，但不能分段短路电流。4、电磁式接触器接触器的分类按其主触头控制的电路中电流种类分为直流接触器和交流接触器。而其线圈电流种类可以相同也可以不同。主触头的个数：1、2(直流)、3、4、5(交流)控制电路操作电压：交流、直流和交直流两用可逆、不可逆长期激励、瞬时激励4、电磁式接触器交流接触器由交流接触器由五五个部分组成。个部分组成。电磁机构电磁机构主触头和灭弧装置主...
