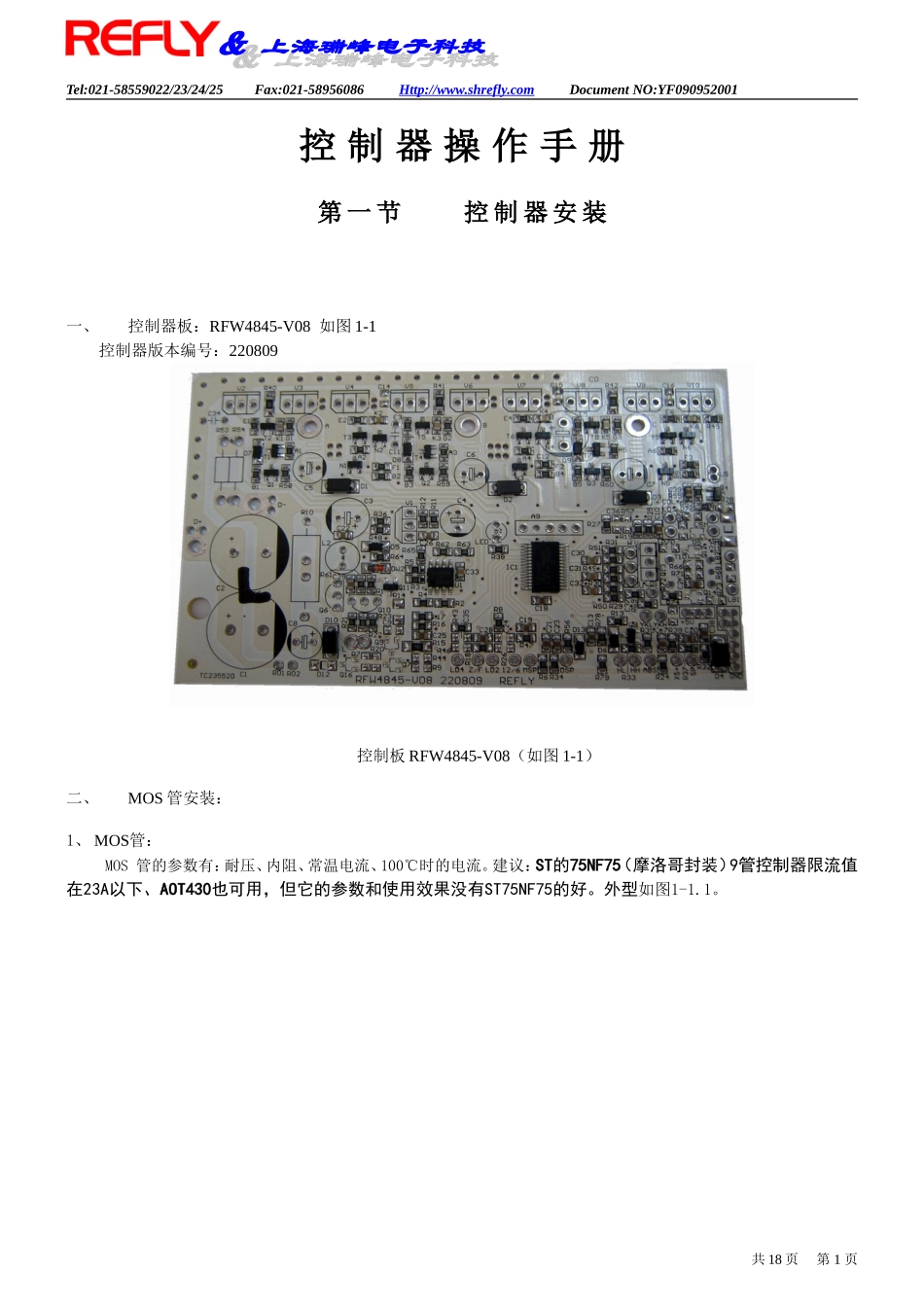

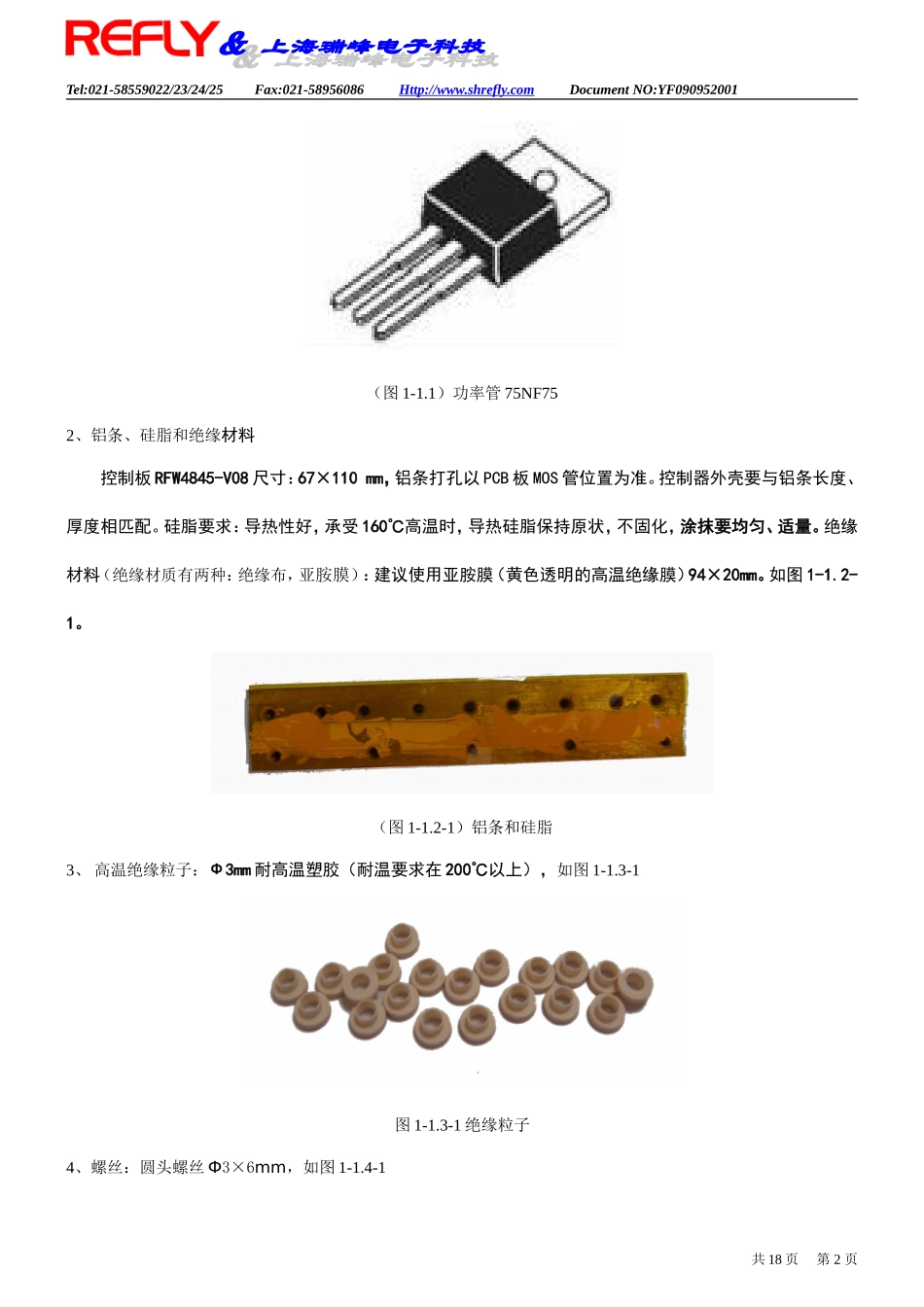

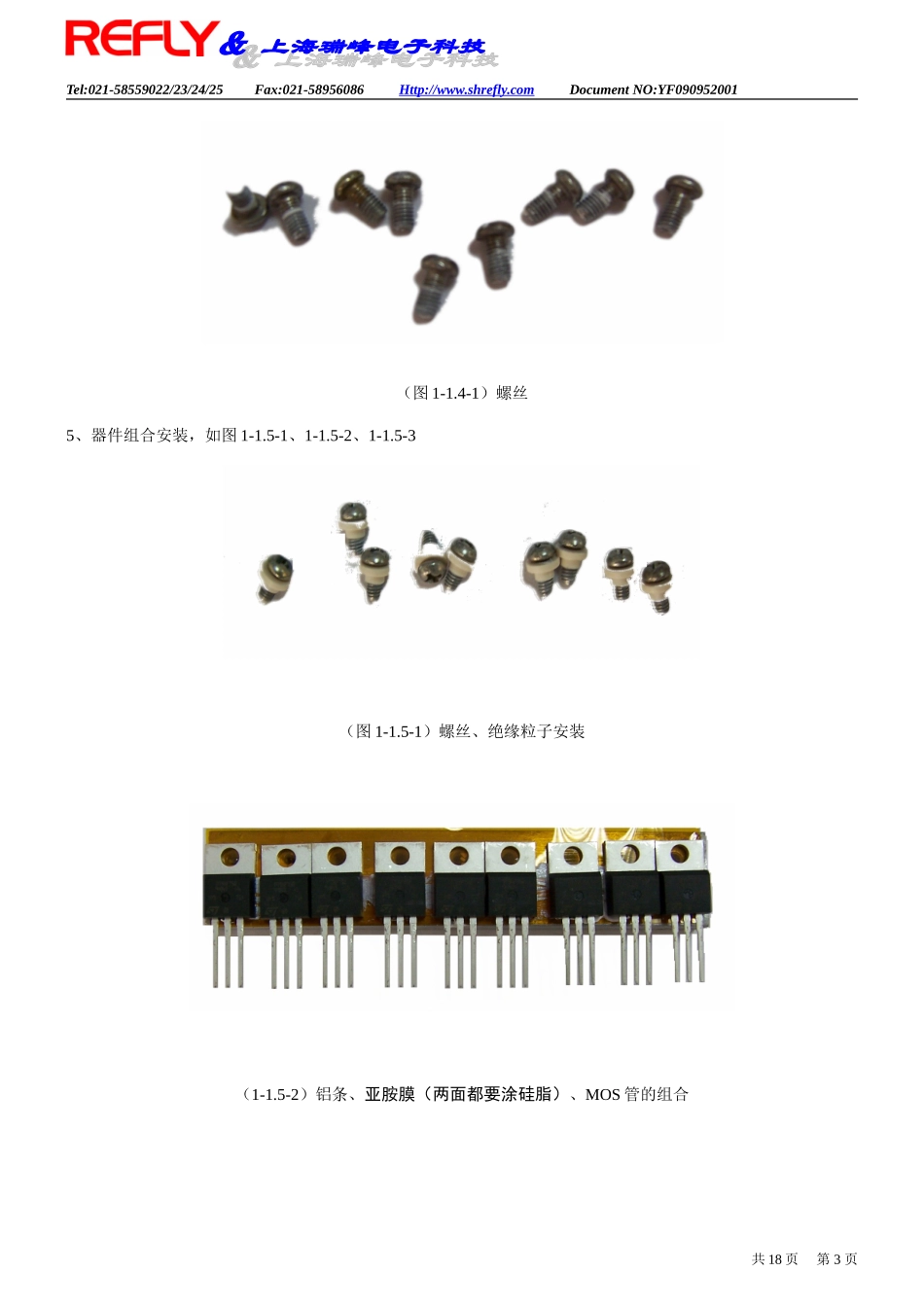

Tel:021-58559022/23/24/25Fax:021-58956086Http://www.shrefly.comDocumentNO:YF090952001控制器操作手册第一节控制器安装一、控制器板：RFW4845-V08如图1-1控制器版本编号：220809控制板RFW4845-V08（如图1-1）二、MOS管安装：1、MOS管：MOS管的参数有：耐压、内阻、常温电流、100℃时的电流。建议：ST的75NF75（摩洛哥封装）9管控制器限流值在23A以下、AOT430也可用，但它的参数和使用效果没有ST75NF75的好。外型如图1-1.1。共18页第1页Tel:021-58559022/23/24/25Fax:021-58956086Http://www.shrefly.comDocumentNO:YF090952001（图1-1.1）功率管75NF752、铝条、硅脂和绝缘材料控制板RFW4845-V08尺寸：67×110mm，铝条打孔以PCB板MOS管位置为准。控制器外壳要与铝条长度、厚度相匹配。硅脂要求：导热性好，承受160℃高温时，导热硅脂保持原状，不固化，涂抹要均匀、适量。绝缘材料（绝缘材质有两种：绝缘布，亚胺膜）：建议使用亚胺膜（黄色透明的高温绝缘膜）94×20mm。如图1-1.2-1。（图1-1.2-1）铝条和硅脂3、高温绝缘粒子：Ф3mm耐高温塑胶（耐温要求在200℃以上），如图1-1.3-1图1-1.3-1绝缘粒子4、螺丝：圆头螺丝Ф3×6mm，如图1-1.4-1共18页第2页Tel:021-58559022/23/24/25Fax:021-58956086Http://www.shrefly.comDocumentNO:YF090952001（图1-1.4-1）螺丝5、器件组合安装，如图1-1.5-1、1-1.5-2、1-1.5-3（图1-1.5-1）螺丝、绝缘粒子安装（1-1.5-2）铝条、亚胺膜（两面都要涂硅脂）、MOS管的组合共18页第3页Tel:021-58559022/23/24/25Fax:021-58956086Http://www.shrefly.comDocumentNO:YF090952001(图1-1.5-3)固定铝条上的MOS管不易过紧6、MOS定位，两端高度要在同一水平线上。如图1-1.6-1。(图1-1.6-1)MOS管定位：三、电解电容、CBB电容和发光二极管的安装电容：要按照本公司提供的参数要求配置，有耐压、容量、温度以及损耗角等要求,不要擅自更换和使用其它品牌型号的插件元器件。插件电容品牌选取建议：联盛，红宝石，高邮。如图1-2-1。PILKORCBB电容±5%，一般的5V发光二极管都可用，如图1-2-2。共18页第4页Tel:021-58559022/23/24/25Fax:021-58956086Http://www.shrefly.comDocumentNO:YF090952001(图1-2-1)电解电容：国标有白条标记对应短引脚为负,长引脚为正(图1-2-2)CBB电容无正负之分,发光二极管长引脚为正，短为负四、WS78L05（精度误差要小于±2%）、A1013、和2N5551插件建议：永盛的WS78L05、,长电的2SA1013和2N5551。如图1-3-1（图1-3-1）不得将WSA78L05、A1013、2N5551乱装，反装。五、焊接：（检查插件有无插错，注意元器件的极性），如图1-4-1共18页第5页Tel:021-58559022/23/24/25Fax:021-58956086Http://www.shrefly.comDocumentNO:YF090952001（图1-5-1）拧紧MOS管螺丝，防止散热不好。（1）手焊：生产使用中的烙铁要求烙铁要采用内热式。温度要求：350±20℃（35W）380±20℃（50W）。焊接线束要采用35W的烙铁较为适宜，焊接康铜丝和覆铜丝要采用50W的烙铁较为适宜。线束要手工焊接，电源正负极线和电机三相线每点的焊接时间约为2.5S左右，其余线为1.5S左右，在焊接时，线的根部不要有铜线露出。（2）浸焊：温度控制：焊锡锅温度应控制在240±5℃（有铅工艺）。将需要进行焊接的PCB板（要焊接的那一面）均匀喷涂上助焊剂，浸焊时间：4-5/S每片。焊锡锅清洁：浸焊时保持焊锡锅内锡面的清洁。检查和补焊：检查浸焊好的控制器。检查板子上有无漏焊、虚焊、搭锡，并进行补焊和修改。操作不当，浸焊引起的故障有：虚焊（元件管脚氧化）焊接不均匀（助焊剂不良，PCB板氧化）过孔不通，贴片器件位移（锡炉温度过高和浸焊时间过长引起）搭锡六、康铜丝制作与安装：康铜丝：要求其阻抗约为272毫欧/米，建议：长度为25mm(焊接后贴片正面，露出部份的长度)，350W用1根，450W和500W各用2根，如图1-5-1,1-5-2.共18页第6页Tel:021-58559022/23/24/25Fax:021-58956086Http://www.shrefly.comDocumentNO:YF090952001（图1-5-1）制作康铜丝方法有两种,一是用钳子夹,二是用机器打.（图1-5-2）康铜丝安装七、线束：控制器线束位置允许通过的电流值（A）铜线截面积（mm...
