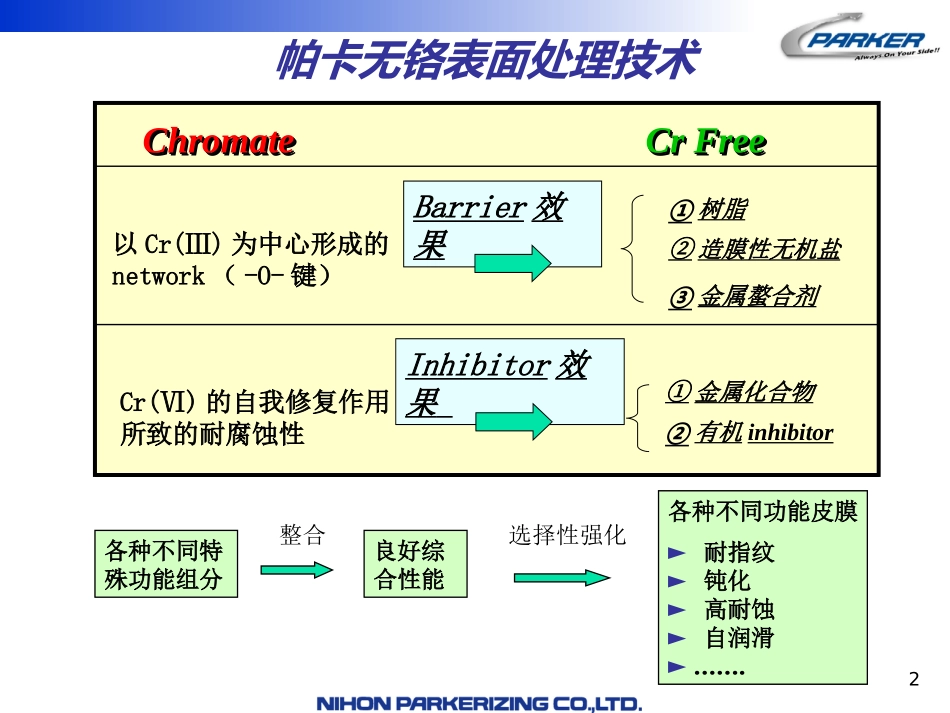

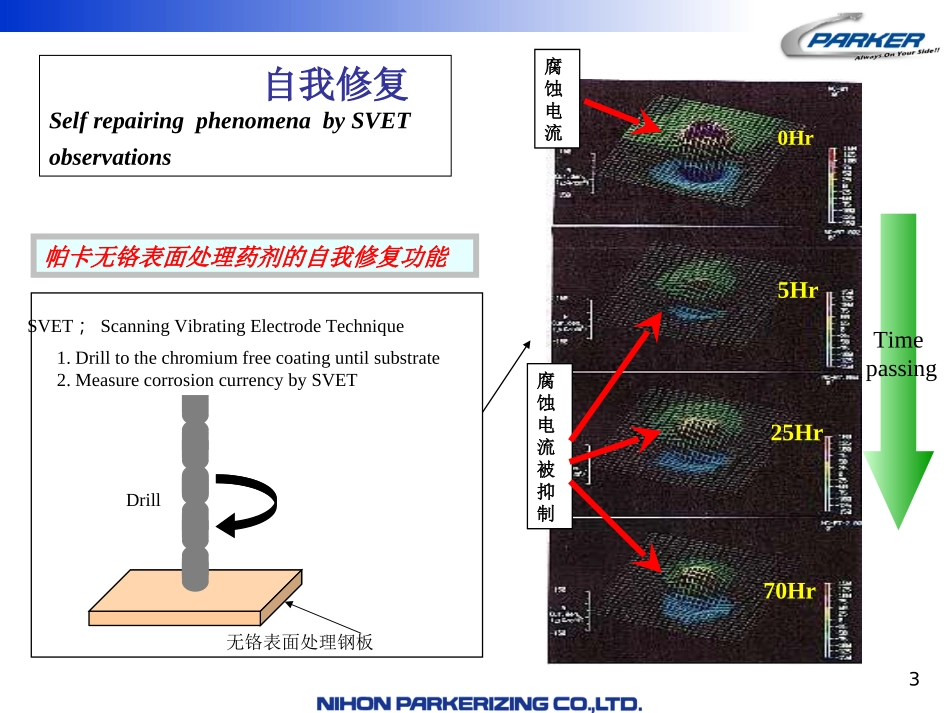

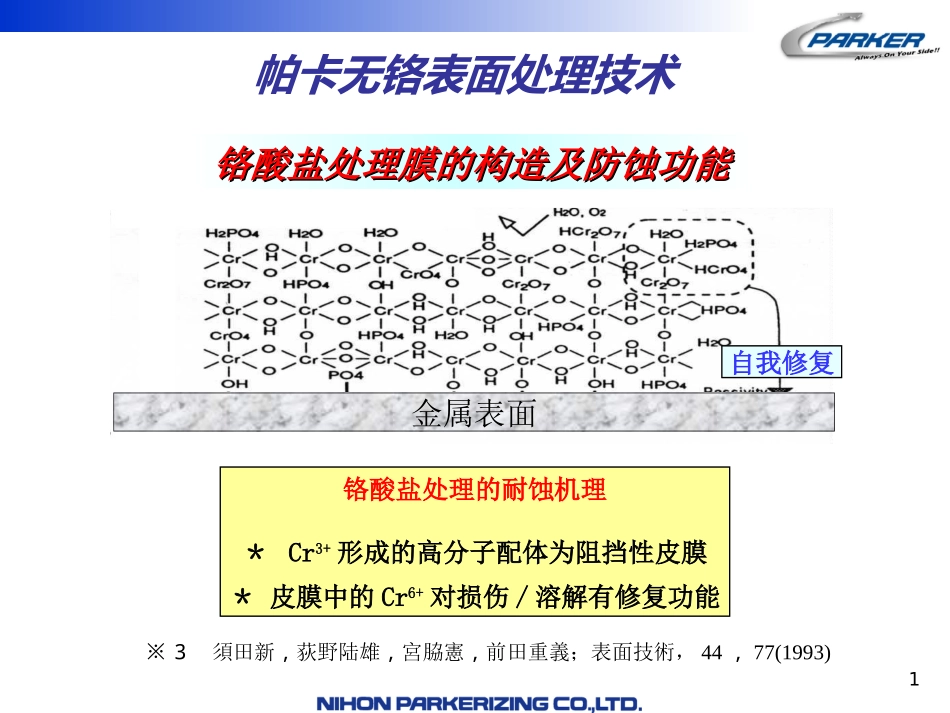

1※３須田新，荻野陆雄，宮脇憲，前田重義；表面技術，44，77(1993)自我修复金属表面铬酸盐处理膜的构造及防蚀功能铬酸盐处理膜的构造及防蚀功能铬酸盐处理的耐蚀机理＊Cr3+形成的高分子配体为阻挡性皮膜＊皮膜中的Cr6+对损伤/溶解有修复功能帕卡无铬表面处理技术2帕卡无铬表面处理技术ChromateChromateChromateChromateBarrier效果Inhibitor效果①树脂②造膜性无机盐Cr(Ⅵ)的自我修复作用所致的耐腐蚀性以Cr(Ⅲ)为中心形成的network（-O-键）①金属化合物CrFreeCrFreeCrFreeCrFree③金属螯合剂②有机inhibitor各种不同特殊功能组分良好综合性能整合选择性强化各种不同功能皮膜►耐指纹►钝化►高耐蚀►自润滑►…….3Timepassing0Hr5Hr25Hr70Hr帕卡无铬表面处理药剂的自我修复功能自我修复SelfrepairingphenomenabySVETobservations无铬表面处理钢板DrillSVET；ScanningVibratingElectrodeTechnique1.Drilltothechromiumfreecoatinguntilsubstrate2.MeasurecorrosioncurrencybySVET腐蚀电流腐蚀电流被抑制4第一部分热镀锌GI无铬耐指纹药剂CT-E378、SG-E310系列5耐指纹钢板为镀锌钢板的高附加值产品，广泛应用于高端的家电产品。因此，必须保证制成家电产品后钢板的外观和性能。根据我们多年的实践经验，应用于家电行业的耐指纹钢板的性能要求归纳如下：耐蚀性：SST72-96小时耐指纹性：保证在加工过程中，手指接触后无明显指纹痕迹耐黑变性：保证运输及使用过程中耐湿热变色性耐溶剂性：加工过程中，保证溶剂脱脂时皮膜不脱落/溶解耐碱性：加工过程中，保证碱脱脂时皮膜不脱落/溶解耐酸性：加工过程中，磷化处理时，保证皮膜不脱落外观不变色表面电阻：家电产品的电磁屏蔽要求层间电阻：耐指纹钢板的焊接性要求涂装性：耐指纹皮膜对各种涂料的结合力耐热性：各种涂料的烘烤时，保证未涂面耐指纹皮膜不变色耐指纹钢板为镀锌钢板的高附加值产品，广泛应用于高端的家电产品。因此，必须保证制成家电产品后钢板的外观和性能。根据我们多年的实践经验，应用于家电行业的耐指纹钢板的性能要求归纳如下：耐蚀性：SST72-96小时耐指纹性：保证在加工过程中，手指接触后无明显指纹痕迹耐黑变性：保证运输及使用过程中耐湿热变色性耐溶剂性：加工过程中，保证溶剂脱脂时皮膜不脱落/溶解耐碱性：加工过程中，保证碱脱脂时皮膜不脱落/溶解耐酸性：加工过程中，磷化处理时，保证皮膜不脱落外观不变色表面电阻：家电产品的电磁屏蔽要求层间电阻：耐指纹钢板的焊接性要求涂装性：耐指纹皮膜对各种涂料的结合力耐热性：各种涂料的烘烤时，保证未涂面耐指纹皮膜不变色无铬耐指纹皮膜的性能要求6运输Oiling&PressDegreasePhosphatingPaintingBakingSizing耐黑变性加工性耐碱性耐酸性耐溶剂性涂装性耐熱性产品组装最终产品接地性耐指紋性耐腐蚀性耐擦伤性耐指纹钢板焊接性耐指纹皮膜的性能要求7GI耐指纹皮膜膜重：1.0～1.5g/m2PMT：80～100℃主要组成物••SiO2化合物•WAX•复合金属化合物•有机缓蚀剂Barrier组成物耐指纹效果轻润滑作用防蚀自我修复耐指纹药剂的特征CT-E378、SG-E310系列8评价项目目标值评价结果判定皮膜量1～1.5g/m21.01～1.47良好耐蚀性SST96hr平面＜5%0～5%良好脱脂后＜10%1～10%良好X-Cut＜5mm0～3mm良好7mm杯突＞7级8～10级良好表面电阻电阻值＜1mΩ0.045mΩ良好O.L率＜20%0～20%良好层间电阻＜3Ω･cm21.12～1.91Ω･cm2良好耐热性⊿E＜30.44～0.63良好耐黑变性⊿E＜31.74～1.91良好耐指纹性⊿E＜30.30～1.05良好耐溶剂性＞3级4～5级良好涂装性氨基醇酸涂料划格100/100以上100/100良好划格+杯突＞95/100100/100良好SG-E311生产线材的综合性能9耐蚀性试验结果～SST：96hr平面部A-正面A-背面加工部脱脂后10平面部C-正面C-背面加工部脱脂后耐蚀性试验结果～SST：96hr11耐热性试验后的外观初期外观200℃､20分加热后的外观＜结果＞加热后外观无明显变化12一次涂装性：无剥离二次涂装性：无剥离涂装性：涂装评价后外观13无铬耐指纹钢板生产用药剂的市场统计无铬耐指纹钢板生产量统计自社0%帕卡58%A7%社B社2%C社11%韩国系・其他22%918,000To...
