新型燃气PE管道专用示踪线VIP专享VIP免费

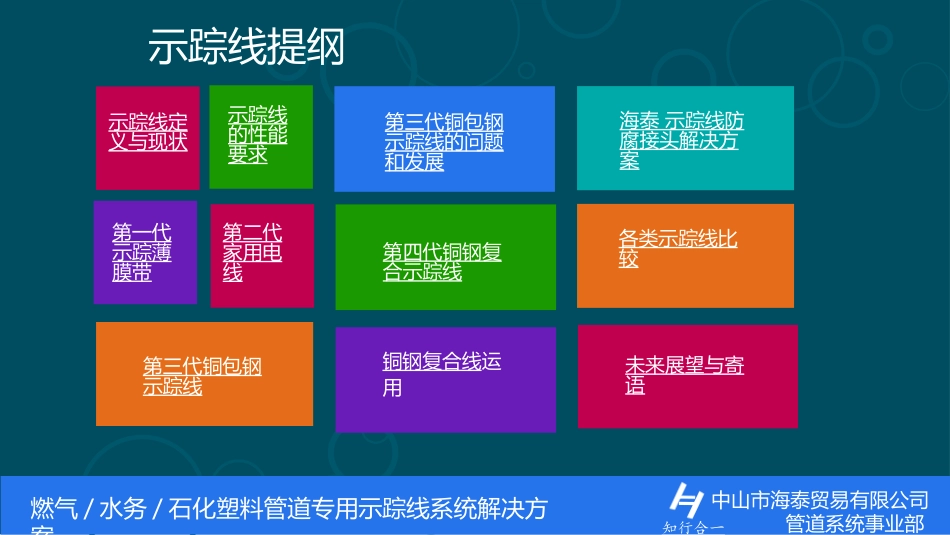

1示踪线提纲第三代铜包钢示踪线的问题和发展第四代铜钢复合示踪线铜钢复合线运用第二代家用电线第三代铜包钢示踪线第一代示踪薄膜带示踪线定义与现状示踪线的性能要求®燃气/水务/石化塑料管道专用示踪线系统解决方案中山市海泰贸易有限公司管道系统事业部知行合一海泰示踪线防腐接头解决方案未来展望与寄语各类示踪线比较2一、示踪线的定义与现状埋地塑料管道探测具体位置至今没有成熟的直接办法，只能借助金属线作为发射信号进行探测、追踪及定位。此金属导线称之为示踪线。当塑料管道埋入土地时，地下的示踪线就成为确定管道具体位置的非常重要的方法，示踪线不仅在日常巡线时是一种可靠的方法，更是在一旦发生漏气、漏水、漏油的情况下，它甚至可以说是最快确定管道的位置和深度的唯一手段，以减少资源流失人员伤亡。在欧美国家，早已对埋地塑料管示踪线进行配套，也有专业的公司对示踪线进行研究和生产。比如美国的RMJ、Percormance、Southwire、DURA、Pro-Line等。在中国，具备研发能力的示踪线公司极少。气水油行业缺乏行业标准，仅有部分公司具有企业标准。如港华集团、佛燃集团、南海燃气，已经对示踪线的采购规格、施工流程、验收标准进行规范。燃气/水务/石化塑料管道专用示踪线系统解决方案中山市海泰贸易有限公司管道系统事业部知行合一3二、示踪线的性能要求1、高抗拉：确保了非开挖铺设的一次顺利铺设，开挖铺设的抵御第三方破坏的影响。2、低电阻：确保了埋地管道的有效探测距离和探测强度。3、接头稳定性：确保了地下示踪线没有漏电、腐蚀、断路的情况发生。体现在接头的防腐性，力学性，电学性三大方面。4、长久性：确保了示踪线与埋设管道同等寿命和成功探测。体现在绝缘层的抗老化性和耐磨损性两大方面。5、验收性：确保了验收标准和验收安全，可提交有效的施工报告并不伤及人员。体现在施工前、施工后的验收。6、经济性：确保了施工成本。7、环保性：确保了对环境的保护和企业责任。体现在示踪线生产过程、施工过程、埋地后期对环境的影响。8、施工灵活性：确保了工人的劳作强度。燃气/水务/石化塑料管道专用示踪线系统解决方案中山市海泰贸易有限公司管道系统事业部知行合一4三、第一代示踪薄膜带1、构造：塑料薄膜母体内含不锈钢丝或铝丝。金属作用是传输信号，薄膜作用是固定和防腐。2、优点：柔性好，经济性好，环保性好。（1）可以成卷形式铺设施工（2）2元/米左右（3）生产和使用无污染。3、缺点：低抗拉，高电阻，接头差，不长久，无法验收。（1）2根0.5mm不锈钢丝为主体，抗拉力在50kg以下。（2）可探距离200m（3）金属圆柱冷压硬质不锈钢，不锈钢变形小接触面少，易脱落。（4）接头裸露无防腐4、现状：从90年代引进至今,将逐渐被淘汰。燃气/水务/石化塑料管道专用示踪线系统解决方案中山市海泰贸易有限公司管道系统事业部知行合一5四、第二代家用电线示踪线1、构造：PVC绝缘层内含多股裸铜线。2、优点：电导性好，经济性适中，环保性适中，柔性好，可验收，接头接触面好（1）根据铜线大小，可探测200~1000M埋地管道（2）1.8元/米--7元/米（3）生产中PVC料含有大量有毒助剂和使用基本无污染（4）可连续铺设示踪线3、缺点：低抗拉，不长久，接头力学差，接头防腐差，规格多规范少，接头数量多。（1）3平方的多股铜线，抗拉力在70kg以下。导致抵御第三方破坏的能力差。拉断时导致整段管道无法探测。如在非开挖中使用电缆，将被砂石拉断而失败。（2）绝缘层易老化易破损易裂纹。添加剂和PVC分子中氯键的不稳定性，受到“光热酸碱氧水”因素导致外部脆化。如在非开挖中不加上套管或铠甲，将被沙石破损而漏电。（3）接头力学性差：施工人员中很少使用规范的接法，导致接头易脱落，力学性能不足。（4）接头防腐性差：黑胶布普遍使用丙烯酸酯作为胶黏剂，水分渗透和酸碱温差将导致丙烯酸酯脱落，导致接头老化而被腐蚀，线材漏电。（5）市场规格多具体规范少：市场规格从1.5~6方不等。极少行业同仁建立自身的规范体系。（6）施工灵活性不足，接头数量多：每卷长度100M，并无线轴。接头过多导致漏电可能性增加，预支成本消耗过多。无线轴将无法滑动施工，灵活...
