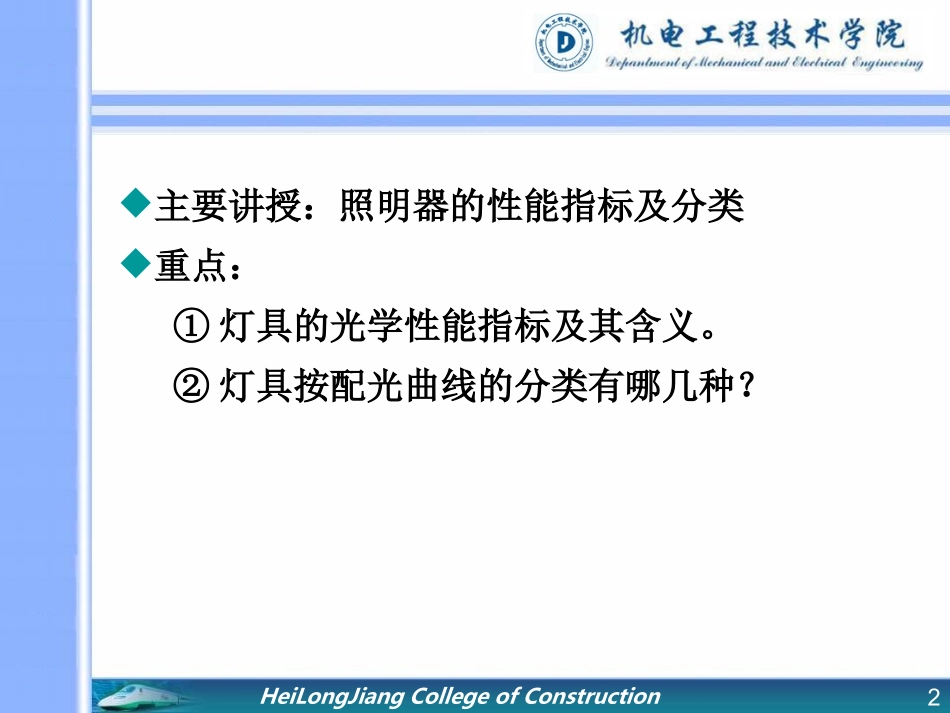

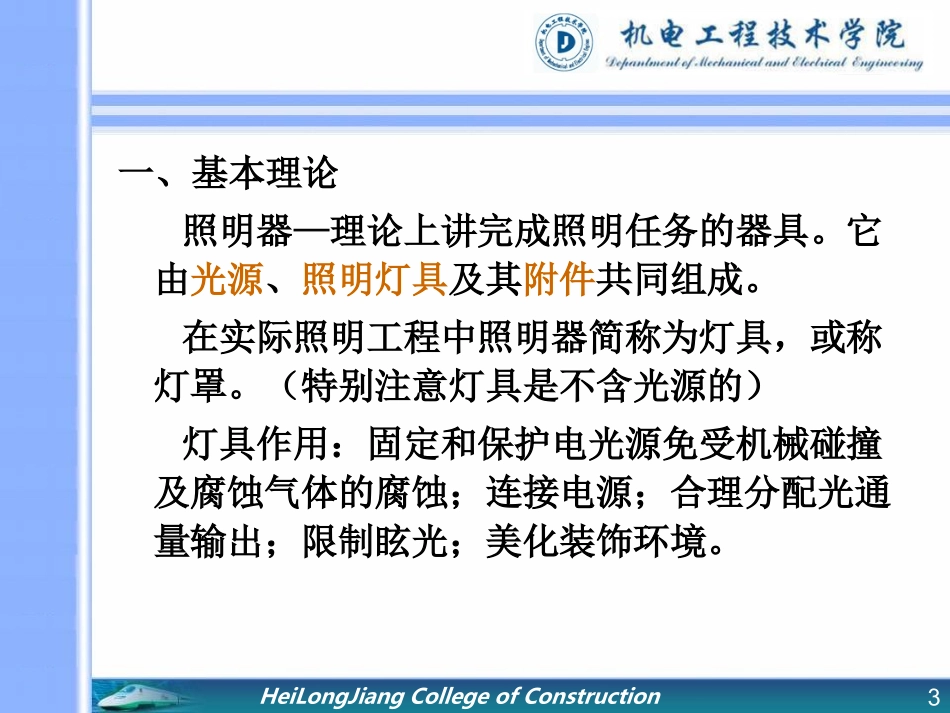

HeiLongJiangCollegeofConstruction1项目2教学楼D3学生阶梯教室电气照明工程设计任务三：照明器及其选择HeiLongJiangCollegeofConstruction2主要讲授：照明器的性能指标及分类重点：①灯具的光学性能指标及其含义。②灯具按配光曲线的分类有哪几种？HeiLongJiangCollegeofConstruction3一、基本理论照明器—理论上讲完成照明任务的器具。它由光源、照明灯具及其附件共同组成。在实际照明工程中照明器简称为灯具，或称灯罩。（特别注意灯具是不含光源的）灯具作用：固定和保护电光源免受机械碰撞及腐蚀气体的腐蚀；连接电源；合理分配光通量输出；限制眩光；美化装饰环境。HeiLongJiangCollegeofConstruction4照明器的主要光学特性体现在：①配光特性（光强分布特性）；②遮光角（保护角）；③照明器效率。HeiLongJiangCollegeofConstruction5二、性能指标：（一）配光特性配光特性通常用配光曲线描述。用以描述照明器在空间各个方向光强分布的曲线称“配光曲线”工程中，配光曲线有三种表示方法：①极坐标体系表示法②直角坐标体系表示法③列表法是选用照明器的重要依据HeiLongJiangCollegeofConstruction61.极坐标表示法最适合于具有旋转对称配光曲线特性的照明器。例：装有白炽灯、高压汞灯、高压钠灯的照明器。光轴HeiLongJiangCollegeofConstruction7以极坐标原点为中心，以极坐标的角度表示灯具的垂直角，以极坐标的矢量长度表示光强的大小，以一定比例的光强值为半径作一系列同心圆表示等光强线。旋转轴对称灯具的配光曲线画配光曲线的方法：HeiLongJiangCollegeofConstruction8非对称配光特性照明器的光强空间分布不对光轴旋转对称，但在一个垂直面内一般关于光轴对称，一般情况下，画出3个水平面不同角度的（0℃、45℃、90℃）垂直面上的配光曲线即可。荧光灯照明器最主要的垂直配光曲线是垂直于纵轴的垂直面的配光曲线（A-A）。HeiLongJiangCollegeofConstruction9HeiLongJiangCollegeofConstruction10某种型号荧光灯具的配光曲线HeiLongJiangCollegeofConstruction11注意：一般情况下，配光曲线是按光源光通量输出为1000lm画的，若实际光源的光通量不是1000lm，则可根据下面的公式换算：Iθ=ФIθ′/1000其中：Ф--光源的实际光通量，lm；Iθ′--光源的光通量为1000lm时，在θ方向上的光强，cd；Iθ--光源在θ方向上的实际光强，cd。HeiLongJiangCollegeofConstruction122.直角坐标表示法最适合于聚光型照明器。聚光型照明器光束角小，若用极坐标表示法读数困难。HeiLongJiangCollegeofConstruction13实质与极坐标表示法完全一样，只是将曲线用表中数值表示而已。可用插入法由表求出各点的光强值。注意：无论是极坐标法还是列表法，表示的光强均是在光源的光通量输出为1000lm时的值。当实际光源的光通量输出不是1000lm时，求光强应进行换算。112121IIII3.列表表示法HeiLongJiangCollegeofConstruction14HeiLongJiangCollegeofConstruction15（二）照明器的效率是反映照明器技术经济效果的重要指标。指从一个照明器输出的光通量与光源发出的总通量之比：又分：上射光通量输出比和下射光通量输出比影响照明器效率的因素：灯具的形状、所用材料及灯具内光源的位置。SLSUUSDDHeiLongJiangCollegeofConstruction16描述灯具遮挡直射光的范围。指光源发光体最边缘的一点和灯具出光口的连线与水平线之间的夹角。（a）透明灯泡（b）乳白灯泡（c）荧光灯具（d）荧光灯具（带玻璃罩）（三）遮光角（保护角）HeiLongJiangCollegeofConstruction17对于格栅的遮光角，观察角度不同，计算方法也不同。如上图，沿长方形格栅的长度、宽度、对角线三个方向上的遮光角分别为：沿长方向：沿宽方向：沿对角线方向：aharctanbharctan)ba(harctan22HeiLongJiangCollegeofConstruction18由以上分析，可以得出以下结论：①灯具的光学特性由三个术语描述：光强分布特性（配光特性）、保护角、灯具效率②配光曲线有三种表示方法：极坐标体系表示法、直角坐标体系表示法、列表法③遮光角越大，保护范围越大，眩光越小，但灯...
