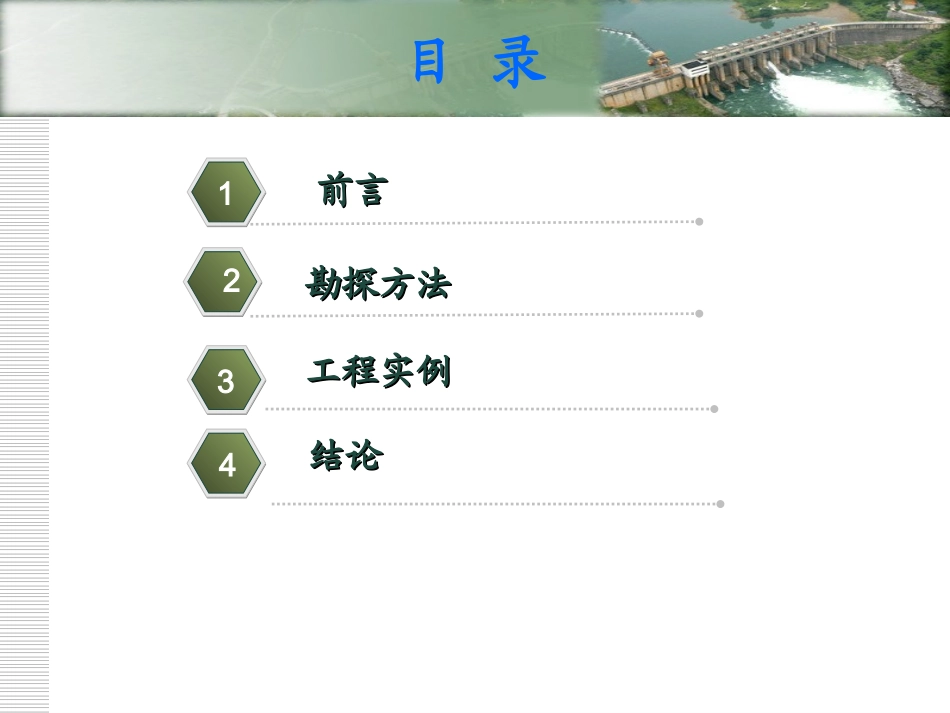

综合物探技术在城市岩溶综合物探技术在城市岩溶地下管道勘探中的应用地下管道勘探中的应用中国水电顾问集团贵阳勘测设计研究院杨正刚2012年9月25日前言前言1勘探方法勘探方法工程实例工程实例345目录4结论结论21、前言在岩溶发育的贵州地区，尤其是岩溶地下水发育的城市，如何在加速城市建设的同时，保护好地下水系统，做到城市发展与生态环境保护相和谐，是政府主管部门必须认真考虑的问题。如处理不当，不仅会破坏地下水系统，造成原有的泉水断流，引起社会矛盾；同时也可能造成岩溶塌陷等次生灾害。1、前言1、前言织金洞景区：婆媳情深1、前言前言前言1勘探方法勘探方法工程实例工程实例345目录4结论结论22勘探方法对地下岩溶管道的勘探，是对岩溶勘探的升级，不仅需要查到岩溶，更需要对岩溶的充填性和连通性进行判断。常用的物探方法有：高密度电法、地震反射、地震映像、电磁波CT、地质雷达、钻孔雷达和管涌勘探等。岩溶管道的勘探方法有：地质调查、连通试验、钻探及物探2勘探方法判断岩溶连通情况前言前言1勘探方法勘探方法工程实例工程实例345目录4结论结论23工程实例3.1场地适应性评价3.2地下水恢复治理3.1.1场地适应性评价之工作方法及工作布置3.1.1场地适应性评价之工作方法及工作布置3.1.2场地适应性评价之地震映像根据场地的情况共布置了9条地震映像测线。工作前，先采集了几个长排列的数据，分析了最佳偏移距窗口。采样间隔0.25ms，道间距2m采用人工锤击震源，叠加5次。工作时的排列长度为48道，采用滚动排列的方法，保证每次采集有12道有用数据；数据处理采用了叠加、偏移归位、速度分析等方法，得到不同的偏移距的地震剖面图。3.1.2场地适应性评价之地震映像解释标准：4、反射信号的特征综合推测1、反射信号的强弱3、是否有“拖尾”现象2、频率的变化3.1.3场地适应性评价之高密度电法表层200Ω·m的范围推测为覆盖层及其影响带高于1000Ω·m为背景值低于300Ω·m为低阻异常值3.1.4场地适应性评价之结果验证该钻孔钻了6m左右，遇到了溶洞，含水，随着打钻的搅动产生的浑水，让龙王庙井里也出现了浑水，这证明了地震映像反映的异常的准确性，也证实了该处的岩溶水与龙王庙井是连通的3.2.1地下水恢复治理之工作方法及工作布置该县城某古井出现断流之后，经过地表综合调查，初步推测可能是由于某部位新建房屋时，在地基处理时向溶洞内回填混凝土造成了原管道堵塞，从而导致井水断流。为了全面调查地下岩溶管道的发育情况，采用了钻探、物探、连通试验、抽水试验等综合方法，其中：物探方法采用了高密度电法、地震映像、钻孔雷达、电磁波CT、管涌探测共5种方法。3.2.2地下水恢复治理之钻孔雷达在孔深51.0～54.0m、57.2～58.8m、深度在1.0～2.1m范围内，电磁波的能量大部份被吸收，推测该区域为高吸收电磁波的岩溶发育3.2.3地下水恢复治理之管涌探测3.2.3地下水恢复治理之管涌探测发射端发射端接收点3.2.4地下水恢复治理之管涌探测某剖面的管涌探测成果图从图中可见：局部的伪随机电流较高，结合钻孔资料及相关物探资料综合分析了两电极之间地下水的连通情况。3.2.5地下水恢复治理之电磁波CT根据电磁波吸收系数的差异，较好的反映了岩溶发育的位置及形态。前言前言1勘探方法勘探方法工程实例工程实例345目录4结论结论2物探工作采用了多种方法进行解释，相互验证，保证了成果的可靠性。在物探工作结束后的钻孔取芯、连通试验及抽水试验，均验证了综合物探技术在地下岩溶管道探测中的应用效果。综合物探技术为全面、准确查清地下岩溶管道的分布及规模提供了重要资料。对地下岩溶管道的勘探是一项极为复杂的系统工程，只有综合利用好相关资料才能做到对地下岩溶管道勘探的准确、高效、经济。4结论谢谢各位领导、专家！致谢
