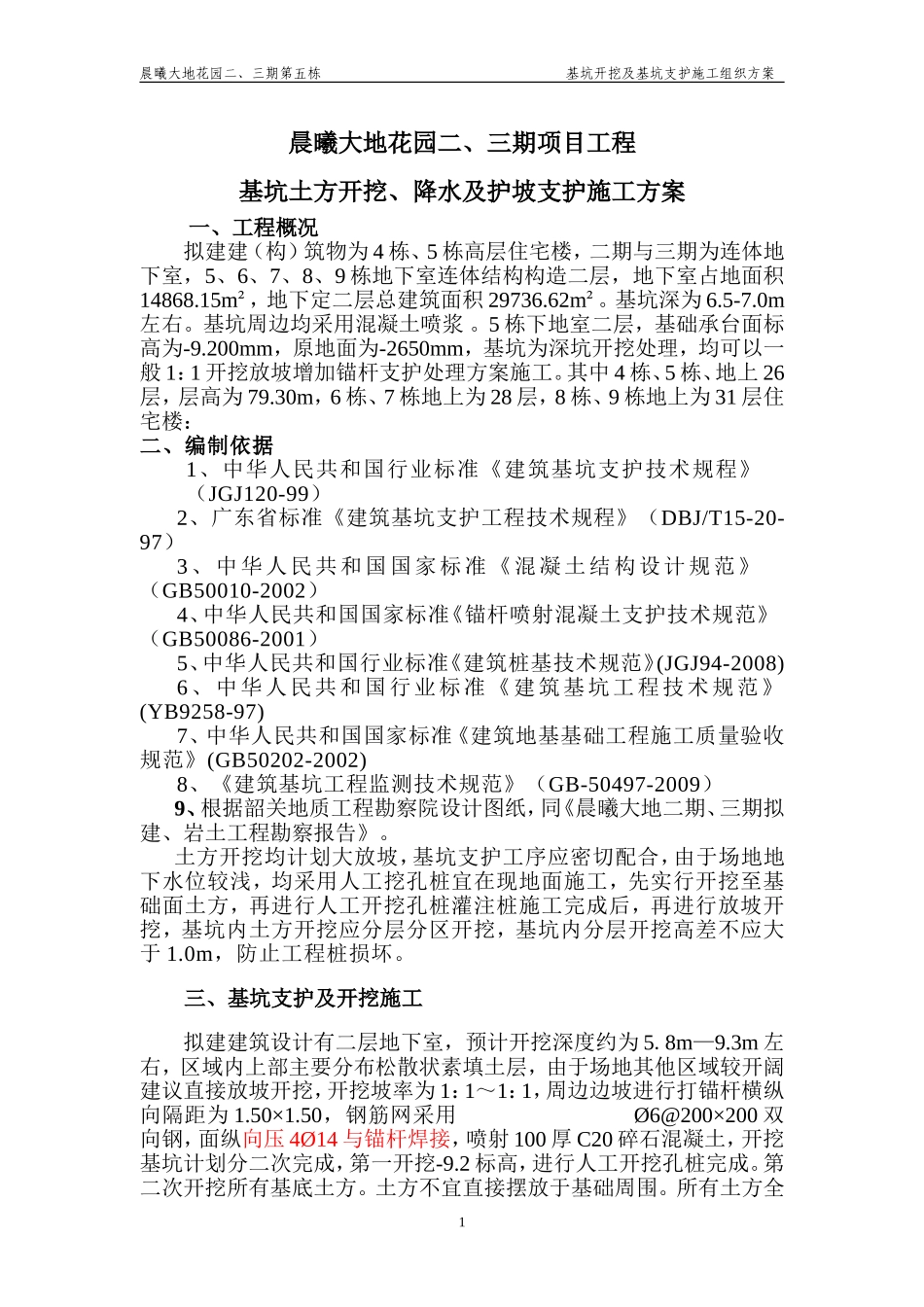

晨曦大地花园二、三期第五栋基坑开挖及基坑支护施工组织方案晨曦大地花园二、三期项目工程基坑土方开挖、降水及护坡支护施工方案一、工程概况拟建建（构）筑物为4栋、5栋高层住宅楼，二期与三期为连体地下室，5、6、7、8、9栋地下室连体结构构造二层，地下室占地面积14868.15m²，地下定二层总建筑面积29736.62m²。基坑深为6.5-7.0m左右。基坑周边均采用混凝土喷浆。5栋下地室二层，基础承台面标高为-9.200mm，原地面为-2650mm，基坑为深坑开挖处理，均可以一般1：1开挖放坡增加锚杆支护处理方案施工。其中4栋、5栋、地上26层，层高为79.30m，6栋、7栋地上为28层，8栋、9栋地上为31层住宅楼：二、编制依据1、中华人民共和国行业标准《建筑基坑支护技术规程》（JGJ120-99）2、广东省标准《建筑基坑支护工程技术规程》（DBJ/T15-20-97）3、中华人民共和国国家标准《混凝土结构设计规范》（GB50010-2002）4、中华人民共和国国家标准《锚杆喷射混凝土支护技术规范》（GB50086-2001）5、中华人民共和国行业标准《建筑桩基技术规范》(JGJ94-2008)6、中华人民共和国行业标准《建筑基坑工程技术规范》(YB9258-97)7、中华人民共和国国家标准《建筑地基基础工程施工质量验收规范》(GB50202-2002)8、《建筑基坑工程监测技术规范》（GB-50497-2009）9、根据韶关地质工程勘察院设计图纸，同《晨曦大地二期、三期拟建、岩土工程勘察报告》。土方开挖均计划大放坡，基坑支护工序应密切配合，由于场地地下水位较浅，均采用人工挖孔桩宜在现地面施工，先实行开挖至基础面土方，再进行人工开挖孔桩灌注桩施工完成后，再进行放坡开挖，基坑内土方开挖应分层分区开挖，基坑内分层开挖高差不应大于1.0m，防止工程桩损坏。三、基坑支护及开挖施工拟建建筑设计有二层地下室，预计开挖深度约为5.8m—9.3m左右，区域内上部主要分布松散状素填土层，由于场地其他区域较开阔建议直接放坡开挖，开挖坡率为1：1～1：1，周边边坡进行打锚杆横纵向隔距为1.50×1.50，钢筋网采用Ø6@200×200双向钢，面纵向压4Ø14与锚杆焊接，喷射100厚C20碎石混凝土，开挖基坑计划分二次完成，第一开挖-9.2标高，进行人工开挖孔桩完成。第二次开挖所有基底土方。土方不宜直接摆放于基础周围。所有土方全1晨曦大地花园二、三期第五栋基坑开挖及基坑支护施工组织方案部外运出，不宜堆放场内，5栋回填均用场地1公里内土方。1、土方开挖开挖第5栋地下室基坑，主楼顶板±0.00绝对标高为30.15m，地下室底板完成标高为-9.20m—9.95m，主楼筏板厚度为2.00m，其它部分底板厚为600mm，承台深为1200mm，电梯井深度为1.30m，集水井深度为0.90~2.50m，场地现状地面标高相当绝对标高于-25.6~27.50m，基坑深度考虑到底板垫层底标高，主楼、电梯井及集水井为筏板基础,开挖基坑为分层放坡开挖，先把土方开挖至-9.2标高时，再进行放点人工开挖孔桩。开挖基坑护坡同时进行施工锚杆注浆，凝固后护坡进行安装钢筋网喷浆支护。其次进行开挖底板与承台部分土方，同时注意基坑降水。2、边坡支护周边边坡每挖低1.5m进行钻孔浆锚杆横纵向每行隔距为1.50×1.50，钢筋网采用Ø6@200×200双向钢，钢筋网面每根压4Ø14长为600与锚杆焊接，喷射100厚C25碎石混凝土，基坑边坡每纵横2500.预留Ø40Pvc管进行排水。3、基坑降水基坑下周边设400×500排水沟，每隔15～20米设1000×1000×2000集水井，基坑边转角处设置2000×2000×2000集水井进行采用泵水机泵排出上面排水沟排出。必要时基坑周边四角处采用人工开挖直径为1000深为4米集水井，每井位均可安装泵水机进行24小时自动泵降水。排水沟均用灰砂砖砌体墙厚为180，集水井砌体墙厚为240，内侧面批20厚1:2水泥砂浆，底垫层为C15厚100，墙体外侧各砼出100。基坑护坡面为自然地面上，基坑周边均设置400×500砌灰砂砖排水沟墙厚120，内侧面批20厚1:2水泥砂浆，沟底砼C15混凝土垫层100厚，墙体外侧各砼出100。过路道处设置埋混凝土ø300管，每隔15～20米处设置800×800×800集水井，砌灰砂砖180厚墙体，内批抹水泥砂浆，底垫层为C15厚100，墙体外侧各砼出100。（如现场采取其它工种，另加补充按实际方案施工）开挖基坑如...
