第五章 污水处理厂布置 (1)VIP专享VIP免费

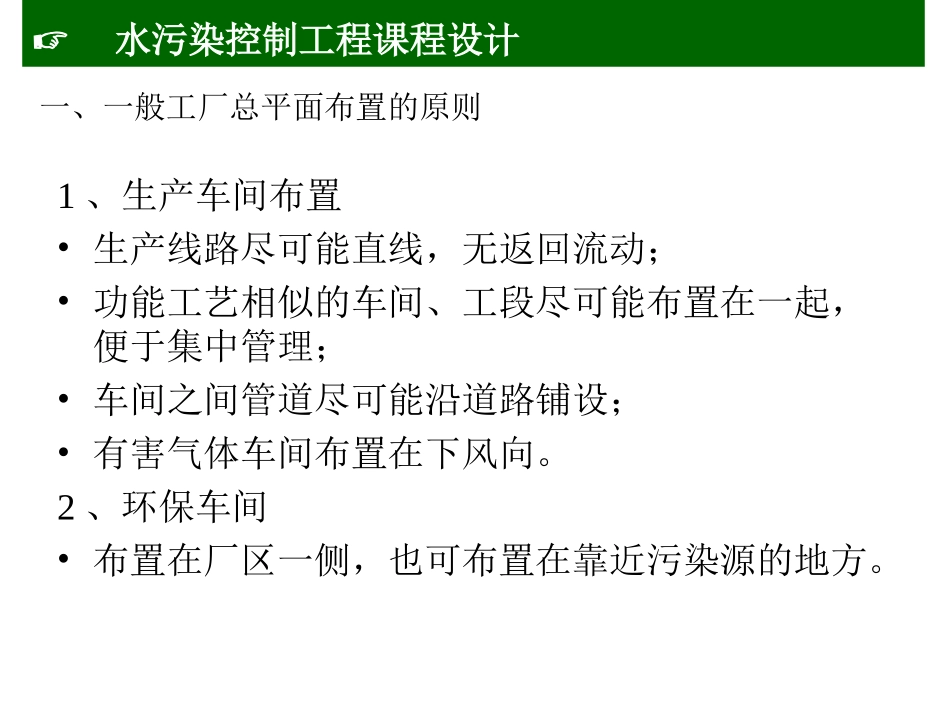

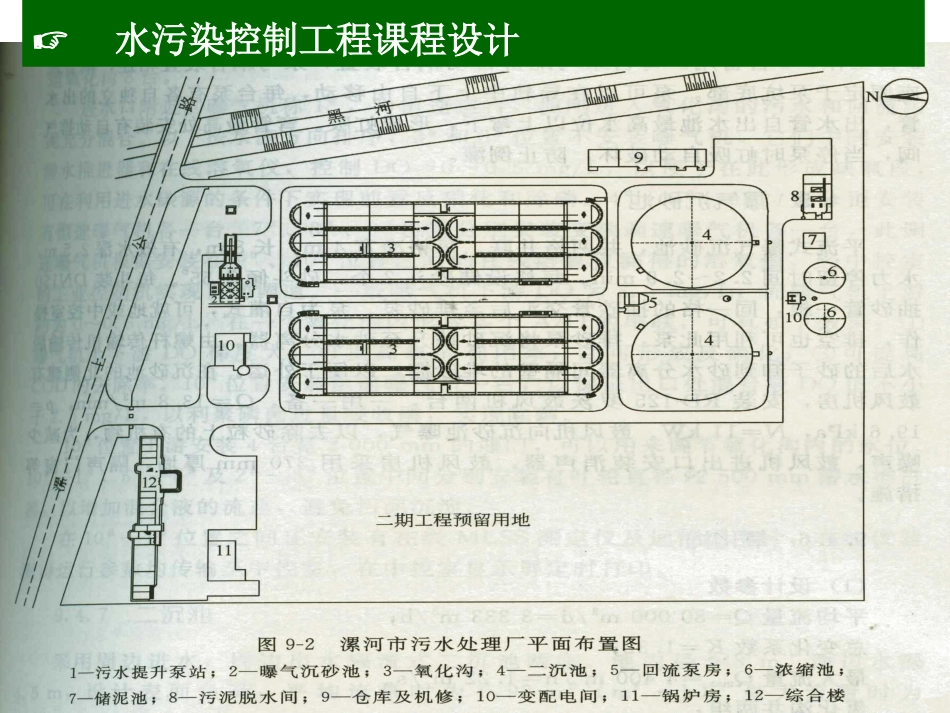

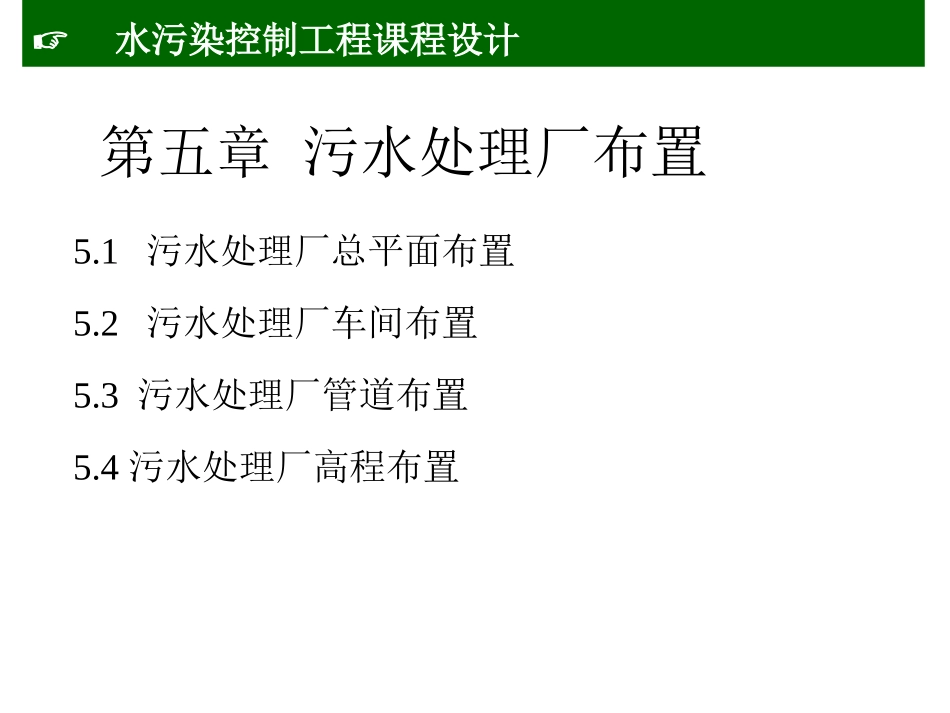

第五章污水处理厂布置5.1污水处理厂总平面布置5.2污水处理厂车间布置5.3污水处理厂管道布置5.4污水处理厂高程布置水污染控制工程课程设计水污染控制工程课程设计1、生产车间布置•生产线路尽可能直线，无返回流动；•功能工艺相似的车间、工段尽可能布置在一起，便于集中管理；•车间之间管道尽可能沿道路铺设；•有害气体车间布置在下风向。2、环保车间•布置在厂区一侧，也可布置在靠近污染源的地方。水污染控制工程课程设计一、一般工厂总平面布置的原则一、一般工厂总平面布置的原则3、辅助车间•锅炉房附近不能配置有起火或爆炸危险的车间或易燃品仓库、应将它们放置于厂区的下风位置；•配电室一般应布置在用电大户附近，并位于产生空气污染的上风位置；•机修车间应放与各生产车间联系方便而安全的位置；•中心实验室和仪表修理间一般应置于于清洁卫生、震动和噪声少、灰尘少的上风位置；•仓库应设在与生产车间联系方便并靠近运输干线的位置；•消防站应设在一旦发生火灾车辆能顺利到达现场的有利地点，并能通向厂外的交通要道。水污染控制工程课程设计一、一般工厂总平面布置的原则4、行政管理部门和住宅区•管理部门建在厂区边缘或厂外，最好在上风位置；•住宅区建在厂区外围，上风位置。5、建筑物间距离•考虑防火：防火距离可以保证一旦失火，在蔓延距离内消防队员可以赶到；•考虑采光和通风：建筑物间距不小于15m，有15m以上的高建筑物，间距不应小于两相邻建筑物高度之和的一半。水污染控制工程课程设计一、一般工厂总平面布置的原则6、厂内道路•人行道宽度1.8~2m；•车行道宽度不小于5m，并应有回车道。7、其他•绿化面积：污水处理厂不小于30%，水厂不小于20%。水污染控制工程课程设计第一节污水处理厂平面布置水污染控制工程课程设计二、污水处理厂设施组成1、生产性构筑物：污水、污泥处理设施。污水处理设施包括污水泵站、格栅间、沉砂池、初沉池、曝气池、二沉池、消毒池、鼓风机房、污泥回流泵房、加氯间和氯库等。污泥处理设施：浓缩池、贮泥池、消化池、脱水机房、沼气贮柜、沼气压缩机房等。2、辅助设施：生产性和生活辅助设施生产性辅助设施包括：综合办公楼、仓库、车库、机修间等。生活辅助设施：食堂、浴室、值班宿舍、门卫等。3、各类管道：水工艺管道、污泥工艺管道、空气管道、沼气管道、超越管道、上清液回收管道、厂区给水管道、排水管道、加药管道。4、其他设施：道路、绿化、照明、围墙、大门。水污染控制工程课程设计水污染控制工程课程设计水污染控制工程课程设计三、污水处理厂总平面布置的原则（参考室外排水工程规范：2000年版）1、整体布置•污水厂的总体布置应根据厂内各建筑物和构筑物的功能和流程要求，结合厂址地形、气象和地质条件等因素，经过技术经济比较确定，并应便于施工、维护和管理。•污水厂厂区内各建筑物造型应简洁美观，选材恰当，并应使建筑物和构筑物群体的效果与周围环境协调。•生产管理建筑物和生活设施宜集中布置，其位置和朝向应力求合理，并应与处理构筑物保持一定距离。水污染控制工程课程设计三、污水处理厂总平面布置的原则2、各处理单元构筑物的平面布置•污水厂的工艺流程、竖向设计宜充分利用原有地形，符合排水通畅，降低能耗、平衡土方的要求。•污水和污泥的处埋构筑物宜根据情况尽可能分别集中布置。处理构筑物的间距应紧凑、合理，并应满足各构筑物的施工、设备安装和埋设各种管道以及养护维修管理的要求。•厂区消防及消化池，贮气罐、余气燃烧装置、污泥气管道及其它危险品仓库的位置和设计，应符合现行的《建筑设计防火规范》的要求。水污染控制工程课程设计杭州四堡污水处理厂蛋形消化池重庆鸡冠石污水处理厂在建消化池发生火灾水污染控制工程课程设计三、污水处理厂总平面布置的原则3、管、渠的平面布置•污水厂并联运行的处理构筑物间应设均匀配水装置，各处理构筑物系统间宜设可切换的连通管渠。•污水厂内各种管渠应全面安排，避免相互干扰，管道复杂时宜设置管廊，处理构筑物间的输水、输泥和输气管线的布置应使管渠长度短、水头损失小、流行通畅、不易堵塞和...
