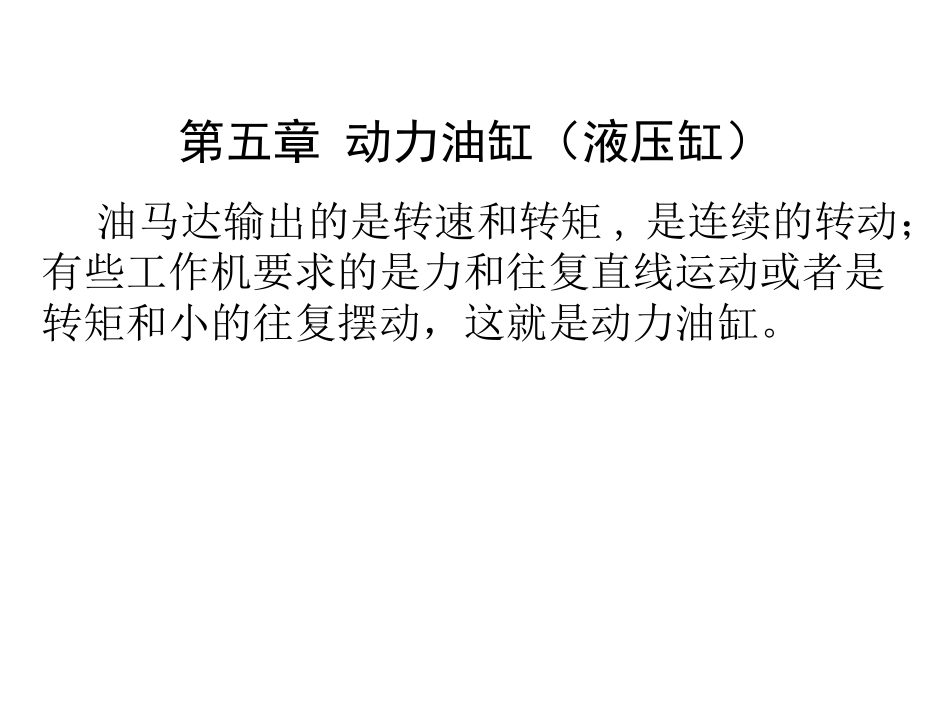

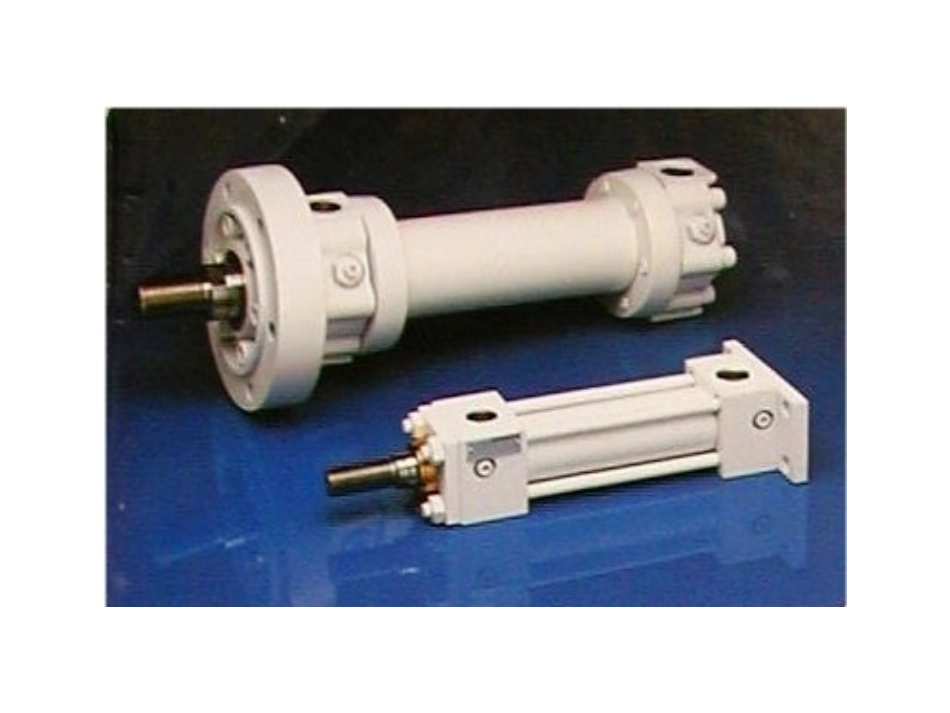

第五章动力油缸（液压缸）油马达输出的是转速和转矩,是连续的转动；有些工作机要求的是力和往复直线运动或者是转矩和小的往复摆动，这就是动力油缸。第一节液压油缸的类型及特点一、分类动力油缸单作用油缸活塞式柱塞式伸缩式双作用油缸单活塞杆差动双活塞杆伸缩式组合油缸串联增压多位齿条传动摆动油缸单叶片式双叶片式以运动形式分两种;往复直线运动,往复摆动。二、活塞式液压缸结构由缸筒、活塞、活塞杆、端盖、支架和密封件等组成。当压力油从左油口进入缸的左缸时,推动活塞向右运动,从而通过活塞杆带动工作台也向右运动。缸左腔的油则从右口排出。若从右口进压力油,则工作台会产生反向(左)运动,左口就会成为排油口。1、双活塞杆液压缸缸的职能符号：1）结构特点：两侧有效工作面积一样。L缸筒固装在机架上,活塞杆与工作台相连。这种安装方式当活塞杆的有效行程为l时,整个工作台的运动范围是3l,所以机器占地面积较大。2）安装方式：两种活塞杆固装在机架上,缸筒则与工作台相连。这样,工作台的移动范围只等于活塞有效行程l的2倍(2l),所以机器占地面积较小。L双活塞杆液压缸的两端直径通常是相等的,因而液压缸左右两腔的有效面积相同。若供油压力和流量不变,则活塞往复运动时两个方向的作用力和速度是相等的。作用力和速度的计算式如下:(设回油压力为零)FApDdp422()vQDd1422（)式中：p供油压力;A活塞有效面积;Q供油量;d活塞杆直径;D活塞直径;3）基本参数：2、单活塞杆液压缸1）结构特点：这种液压缸的活塞只有一端从缸的端头伸出。其结构组成与双活塞杆液压缸相似职能符号：2）工作原理：无杆腔进油腔回油腔有杆腔因两侧有效作用面积或油液压力不等，活塞在液压力的作用下，作直线往复运动。3）安装方式：4）基本参数：这种液压缸由于左、右腔的活塞有效工作面积不相等,因而以相同的压力和流量先后分别向左、右腔供油,则活塞向右、向左产生的推力和速度是不相同的。各种情况下的推力和速度的计算方法如下:（1）从大腔（无杆腔）进油,小腔（有杆腔）回油,则FpAApDpDdpvQD11122212221244[()]（2）从小腔进油,大腔回油(如图),则有FpAApDdpDpvQDd212122212222244[()]()式中F1F2压力油进入大腔、小腔时活塞的推力或拉力;v1v2压力油分别进入大腔、小腔时活塞的运动速度;p1供油压力;p2回油压力,俗称背压;（3）v2、v1之比称为速度比212)(11Ddvvv可见单活塞杆液压缸左、右两个方向的工作性能是不对称的。例：液压刨床５）差动液缸若要得到对称的工作特性,对单活塞杆液压缸来说可采用差动工作方式来实现。所谓差动工作方式,就是把油路接成如图所示的差动连接,即压力油同时进入大腔和小腔。这时两腔的压力虽然相同,但由于两腔有效面积不同,故而推动活塞向右的力大于推活塞向左的力,因此活塞会产生向右的运动。活塞向右运动中,小腔排出的油流量为Q`,这股流量与供油流量合在一起进入大腔,使活塞向右运动的速度加快。其计算方法如下。Q1p1Q1Q`vQQAQvAA31321`vQAAQd31224v3v1差动连接的单活塞杆液压缸也称差动液压缸。由式可见,对差动液缸,可以得到几点结论：a只要改变活塞杆的直径就可改变运动速度,因此,采用差动液压缸可以方便地实现所要求的快速运动，比单从大油腔单独供油时的速度大；b只要有A1=2A2（即：）的关系,差动连接的运动速度v3可以等于小腔进油(供油流量不变)大腔回油时的运动速度；dD222c这种缸的活塞推力计算公式为：根据以上公式，如果回油压力p2=0，则返回时：122134)(pdAApF1222122212124])[(4pdpDpdDpAApF即可以F2=F3，可见，差动液缸可以实现活塞左右运动时的推力相等。而且推力比非差动连接小。总上是说，差动油缸克服了由于活塞杆面积对往复运动力与速度的影响。6）活塞式液压缸典型结构1．缸底2．卡键3、5、9、11．密封圈4．活塞6．缸筒7．活塞杆8．导向套10．缸盖12．防尘圈13．耳轴3、无活塞杆液压缸又称齿条活塞液压缸三、柱塞式液压缸柱塞式液压缸由缸筒1、活塞2、缸套3和弹簧卡圈4等零件组成。压力油从唯一的油口进入缸筒,推动柱塞向下运动,压力油泄掉,柱塞不...
