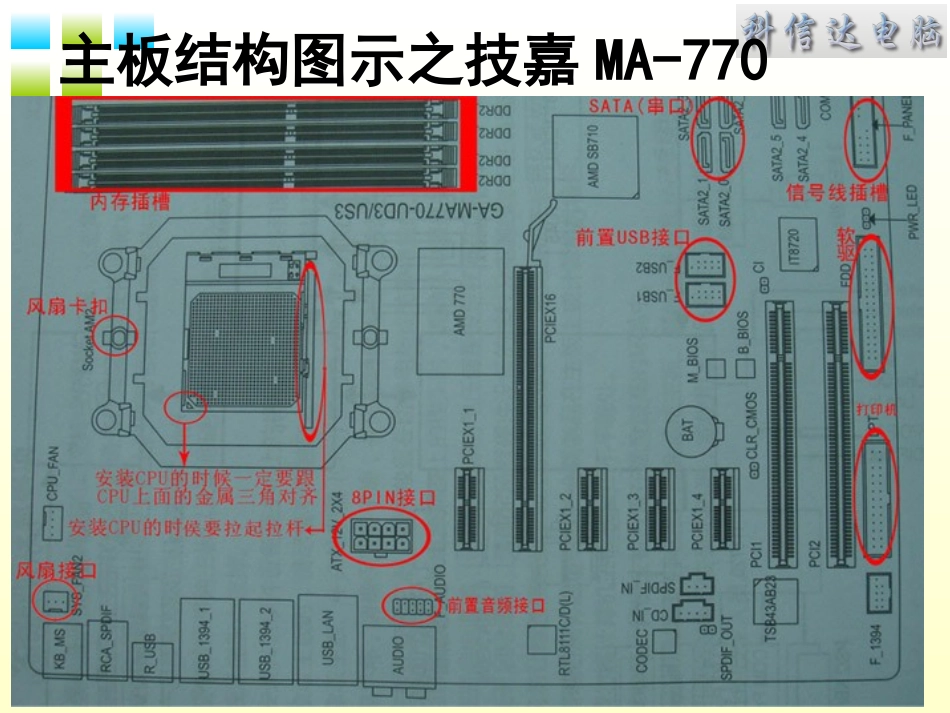

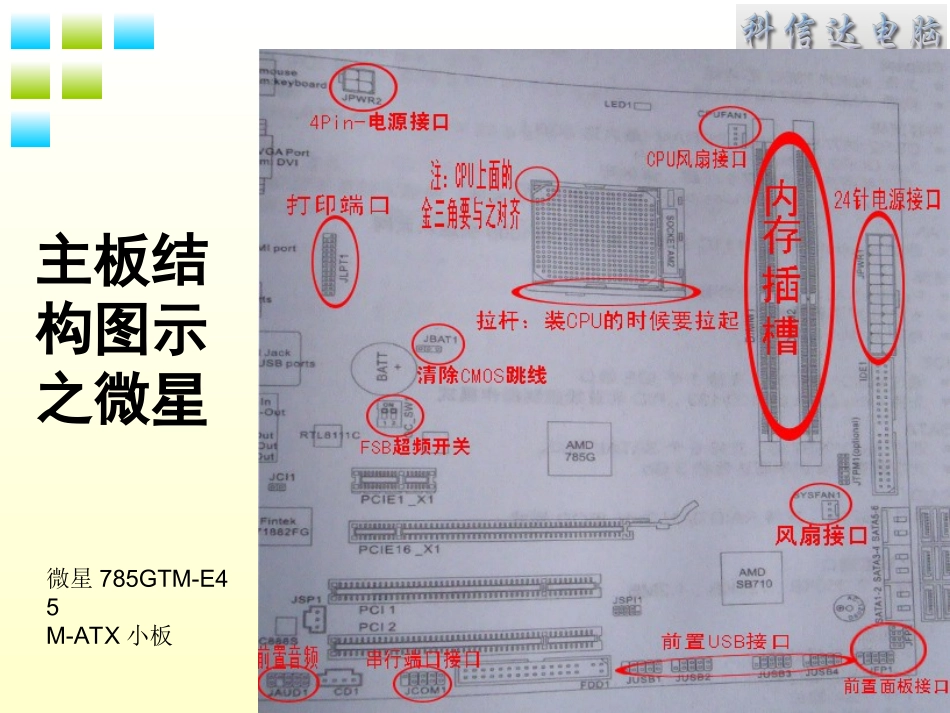

主板供电接口方式以及前置版面跳线设置主板结构图示之技嘉MA-770主板结构图示之微星微星785GTM-E45M-ATX小板主板结构图示技嘉技嘉MA785系列双敏阻击手主板图示华硕主板图示Int的CPU安装图解1.将CPU插槽的拉杆拉起90度，垂直。2.按照图示，对好CPU和主板上缺针和缺角，轻轻将CPU放入3.放下拉杆，并扣好4.涂上硅胶散热膏AMDCPU安装图解1.将CPU插槽的拉杆拉起90度，垂直。2.按照图示，对好CPU和主板上接口的三角形标志（一般在拉杆的对角），轻轻将CPU放入3.放下拉杆，并扣好4.涂上硅胶散热膏1、电源接口类型图示2、主板供电/CPU接口1、主板供电接口。一般为20+4可拆装式设计，可以方便用于20/24不同的供电插槽，其中的4pin一般为4色线2.CPU供电接口，线色一般2黑2黄，黄色为正极，黑色为负极3、主板供电/CPU接口插槽CPU供电接口一般分为4pin和8pin两种，位置在CPU的外侧。一般旁边就是3PIN的CPU风扇插槽主板供电插槽，位置在内存条插槽外侧一般分为20pin和24pin接口。这个是24pin的。4、CPU供电插入方式一般来说，CPU供电是最容易插错的，接入的时候记得，彩色线（一般为黄色）面向插槽上有卡扣位的一面，黑色在外面5、CPU/显卡接口区分6、硬盘/光驱供电接口传统式IDE并口类型的硬盘/光驱供电线接口，梯形4针设计。现在市场上多为的SATA串口类型的硬盘/光驱供电接口7、IDE数据线接口光驱IDE并口插槽和并口数据线主板上的IDE并口插槽8、SATA数据线接口上图：SATA串口数据线及插槽图示下图:SATA和IDE共存图示IDE并口插槽SATA串口插槽9、SATA/IDE数据线图示左侧的为SATA数据线右侧为IDE并口数据线10、软驱供电线11、前置面板跳线综述前置面板的跳线大致分为电源开关/重启复位/电源灯/硬盘状态灯/主板扬声器/USB/1394等几种，插槽一般位于主板的右下角，而且每种线针在主板上都有相应的标注。12、9PIN跳线图解硬盘状态指示灯HDDLED电源开关POWERSW电源指示灯PowerLED复位重启开关RESETSW如图所示，9pin的接口一般就是这4种，其中彩色线（橙/蓝/绿）代表正极。黑色/白色线代表负极13、前置面板9pin接口接入图示未定义电源指示灯：绿色的插在PLED+插针上，白色的插在PLED-插针上。硬盘指示灯：红色插在“HDDLED+”，白色插在“HDDLED-”插针上。电源开关（右上）：白色+正极，棕色—负极，正反插均可复位开关（右下）：白蓝两种颜色，正反插可随便。14、前置面板12/13pin/针图示15、USB/AC'97/1394/HDAUDIO现在，此类的接线实际上基本都整合了，不用再为线序烦恼，而且把部分主板上也有相对应的标识USB接口音频AUDIO16、非整合式音频接入图示17、非整合式USB接入图示GND为接地线，VCC为USB+5V的供电插头，USB2+为正电压数据线，USB2-为负电压数据线按颜色识别红线：电源正极（接线上的标识为：+5V或VCC）白线：负电压数据线（标识为：Data-或USBPort-）绿线：正电压数据线（标识为：Data+或USBPort+）黑线：接地（标识为：GROUND或GND）。Theendthankyou!
