第六部分 预应力空心板结构性能检验VIP免费

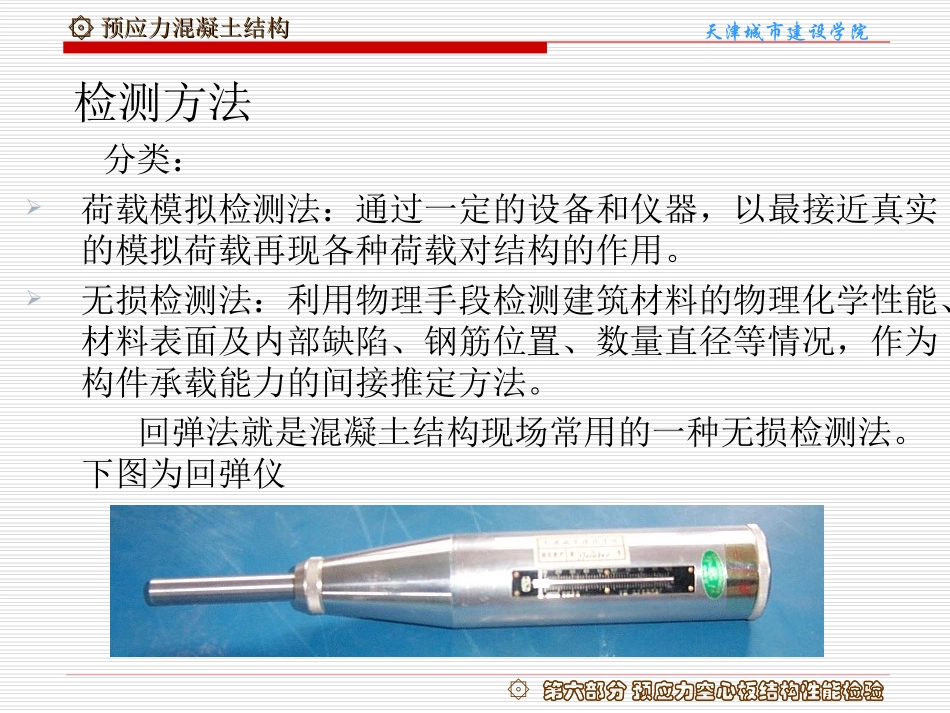

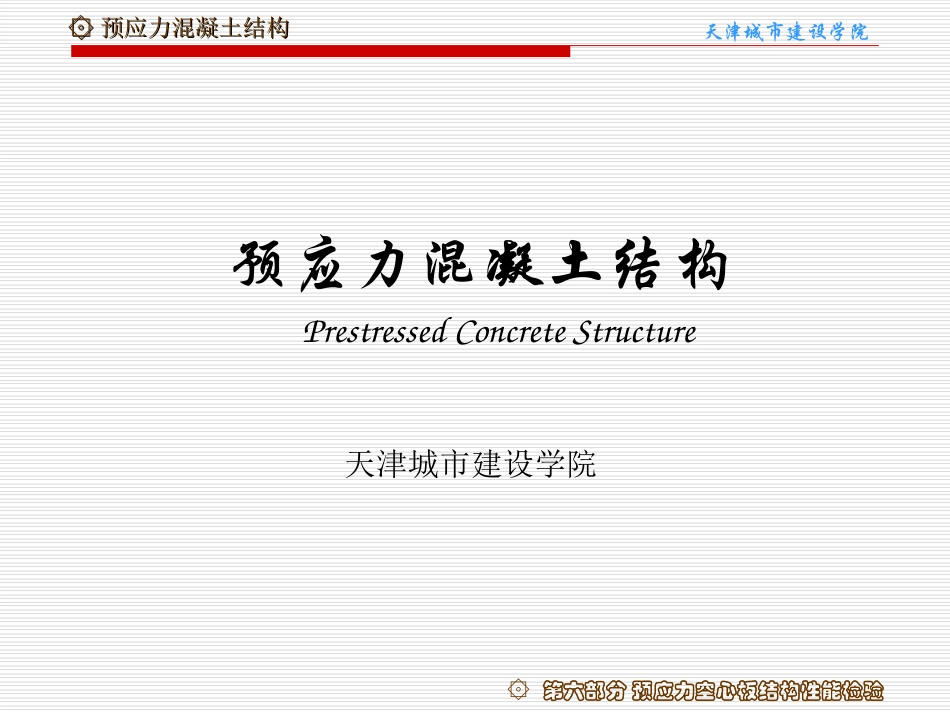

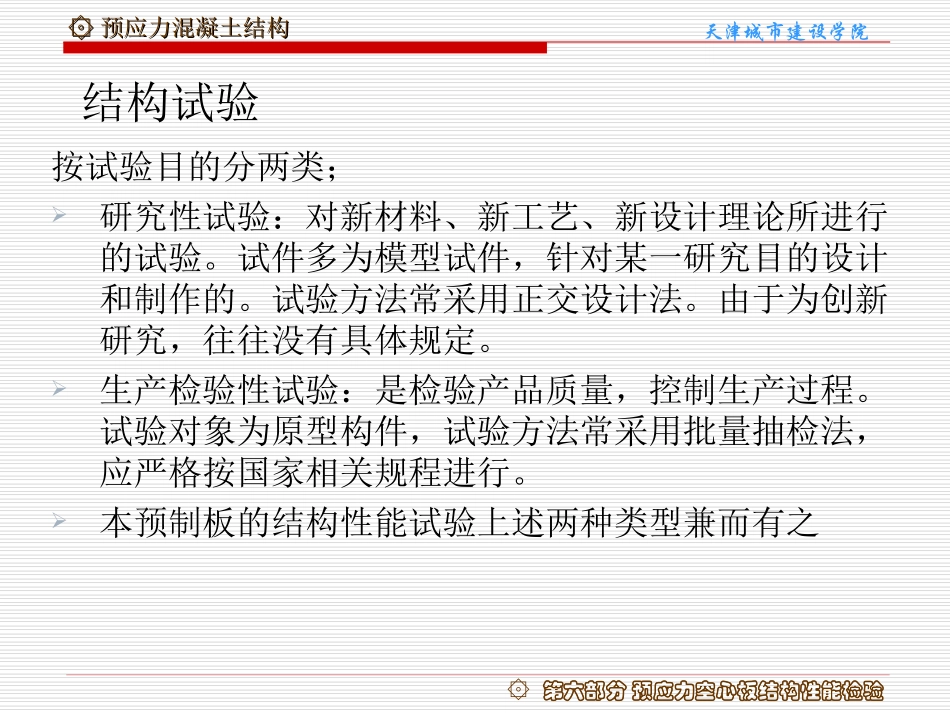

۞۞预应力混凝土结构预应力混凝土结构天津城市建设学院۞第六部分预应力空心板结构性能检验预应力混凝土结构PrestressedConcreteStructure天津城市建设学院۞۞预应力混凝土结构预应力混凝土结构天津城市建设学院۞第六部分预应力空心板结构性能检验检测方法分类：荷载模拟检测法：通过一定的设备和仪器，以最接近真实的模拟荷载再现各种荷载对结构的作用。无损检测法：利用物理手段检测建筑材料的物理化学性能、材料表面及内部缺陷、钢筋位置、数量直径等情况，作为构件承载能力的间接推定方法。回弹法就是混凝土结构现场常用的一种无损检测法。下图为回弹仪۞۞预应力混凝土结构预应力混凝土结构天津城市建设学院۞第六部分预应力空心板结构性能检验结构试验按试验目的分两类；研究性试验：对新材料、新工艺、新设计理论所进行的试验。试件多为模型试件，针对某一研究目的设计和制作的。试验方法常采用正交设计法。由于为创新研究，往往没有具体规定。生产检验性试验：是检验产品质量，控制生产过程。试验对象为原型构件，试验方法常采用批量抽检法，应严格按国家相关规程进行。本预制板的结构性能试验上述两种类型兼而有之۞۞预应力混凝土结构预应力混凝土结构天津城市建设学院۞第六部分预应力空心板结构性能检验结构试验的任务工程结构试验的任务是在结构或实验对象（实物或模型）上利用设备仪器为工具，采用各种实验技术为手段，在荷载（重力、机械扰动力、地震作用、风力等）或其他因素（温度、变形）作用下，通过量测与结构工作性能有关的各种参数（变形、挠度、应变、振幅、频率等）从强度（稳定性）、刚度和抗裂性以及结构实际破坏形态来判断结构的实际工作性能，估计结构的承载力，确定结构对使用要求的符合程度，并用以检验和发展结构的计算理论。۞۞预应力混凝土结构预应力混凝土结构天津城市建设学院۞第六部分预应力空心板结构性能检验结构试验的一般程序试验目的试验设计试验准备试验实施试验分析结论试件设计试件加载设计试验观测设计试验误差控制设计试件制作与安装试验人员组织分工仪器设备的检测材料力学性能的试验试验加载试验反应观测数据采集试件变形、裂缝和破环形态记录采集数据的处理结构参数识别结构破环机制分析结构承载能力分析设计试件的形状和尺寸确定试件的数量设计构造措施确定试验荷载图式设计试验加载装置选择实验方法与设备设计试验加载制度确定试验观测项目选择测试仪器设备۞۞预应力混凝土结构预应力混凝土结构天津城市建设学院۞第六部分预应力空心板结构性能检验试验目的试验预期应取得的结果。本次试验目的：检验新设计的预应力混凝土空心板在正常使用状态下的挠度和裂缝发展情况在承载力极限状态下的强度和破坏情况180厚板跨7.2m时刚度是否满足正常使用情况演示目的：使学生了解一般试验过程和板的结构性能，认识相关仪器、仪表设备。۞۞预应力混凝土结构预应力混凝土结构天津城市建设学院۞第六部分预应力空心板结构性能检验结构试验的试件设计足尺的原型结构即实际结构或按实际结构足尺复制的的结构或构件。可对结构的各种性能进行全面观测了解。但试验投资大、规模大、周期长、试验设备的容量和费用大。缩尺的模型模型为仿照真实结构并按照一定比例关系复制而成的试验代表物。可节约材料、减少试验工作量、缩短试验时间。但有严格的模拟条件，根据相似理论要求做到几何相似、力学相似和材料相似。۞۞预应力混凝土结构预应力混凝土结构天津城市建设学院۞第六部分预应力空心板结构性能检验构件的材料与制作保证钢筋、水泥、沙、石、水等材料的质量。保证量测仪表用的预埋件和预留孔洞的正确位置。必要的构造处理。试件支承点预埋钢垫板或网片；平面结构侧向稳定支撑点配件安装；吊环等。本试验结构的材料预应力主筋：采用三股钢绞线Ф10.8，，抗拉强度设计值，弹性模量混凝土：本实验采用强度等级C45。预制板：板的型号为YXB789-3，设计外形尺寸长×宽×高：7700mm×890mm×180mmMpaEs51095.1Mpafpy1110۞۞预应力混凝土结构预应力混凝土结构天津城市建设学院۞第六部分预应力空心板结...
