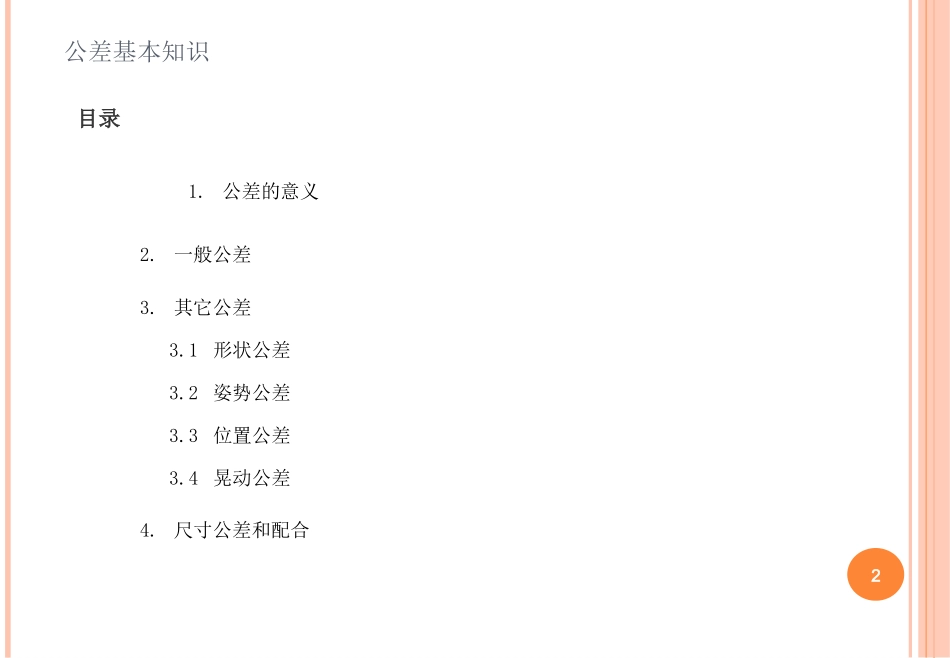

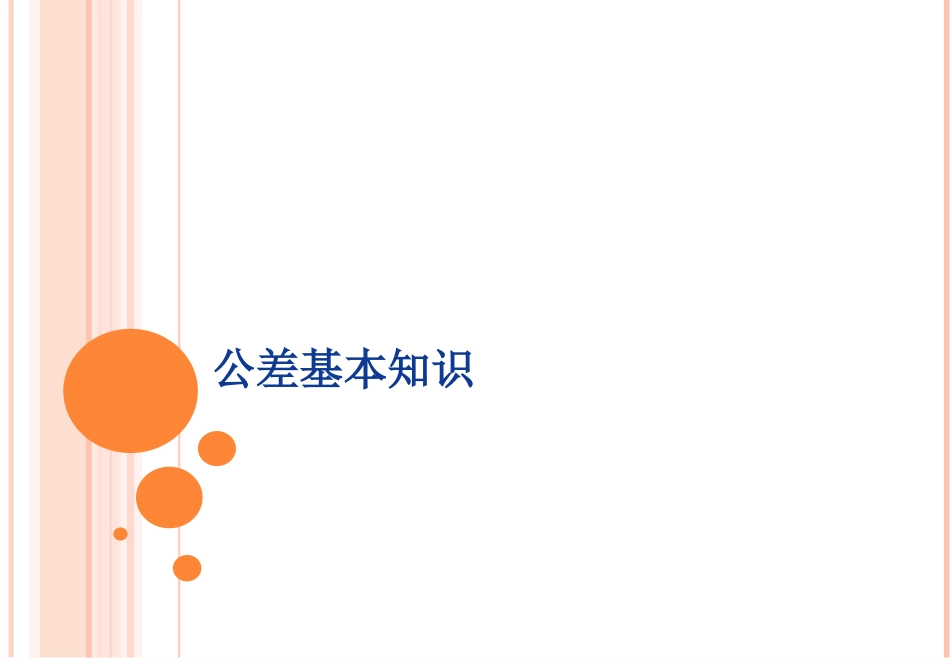

公差基本知识公差基本知识1.公差的意义2.一般公差3.其它公差3.1形状公差3.2姿势公差3.3位置公差3.4晃动公差4.尺寸公差和配合2目录公差基本知识公差是什么?1.规定的最大值和最小值间的差2.在等差数列或等差级数中某一项与下一项相减得到的一定的数.上述3条中为了运用到产品设计或生产中,从几何层面来看时,公差的定义?意为规定的尺寸中“最大值和最小值的差”.31.公差的意义公差基本知识一般公差也可以称为普通公差或允许公差,目的在于在不特别要求精密度的部分进行整体标注,可以不用一一标注公差.因为时间或制造价格的原因不可能做出毫无偏差且尺寸完全合适的部品,所以在图纸上标注的所有尺寸上都允许使用.但是大部分尺寸都不需要特别的精密度,所以此部分如果有一般使用的标准公差的话,设计者可以不用很辛苦地来一个一个地决定公差.设计者可以不用在所有尺寸上一一标注公差,所以图纸会变得很简单.具有相似功能的部分,公差等级对设计者来说都是一样的,所以制作者可以很有效率地生产部品.42.一般公差(GeneralTolerance)普通公差一般会标注到如下图标注栏所示的注释(note)栏里.图纸中标注的尺寸中,没有标注公差的尺寸并不是该尺寸没有公差的意思,而是使用注释(note)栏中的普通公差的意思.52.一般公差(GeneralTolerance)公差基本知识•未特别言及时,各个尺寸都有公差.公差或标注到尺寸上,或在标注栏,标题栏中规定.•尺寸和公差不能遗漏或重复,各个形状的特征要表达完整.•开孔时,不使用Drill和Reamer等“加工”用语,标注上尺寸即可.•尺寸输入时,要排列整齐,便于查读.•在图纸上标示为直角的部品的形状,或是中心线等情况下不用标注尺寸.•未言及时,所有尺寸测定为20C.•除厚度薄的塑料部品或金属板材外,所有尺寸和公差都在不固定的状态下测定.62.一般公差(GeneralTolerance)◆尺寸输入基础公差基本知识开孔多的部品上各自使用的”直角坐标公差方式”和“最大实体公差方式”的标示方法和特征如下所示.-竖列式;链式标示(ChainDimensioning)从基准面数第一个孔,从第一个孔到第二个孔,再从第二个孔到第三个孔,以这种方法来表示尺寸和公差的方式,最容易发生累积公差.-并列式;基准面式标示(BaseLineDimensioning)从基准面到第一个孔,从基准面到第二个孔,再从基准面到第三个孔,以这种方法表示尺寸和公差的方式,虽避免了从基准面开始的累积公差,但孔之间会发生.74.一般公差(GeneralTolerance)◆直角坐标公差方法公差基本知识84.一般公差(GeneralTolerance)◆直角坐标公差方法竖列式并列式基准孔式-基准孔式;直接标示(DirectDimensioning)采用直接标示孔与孔之间的尺寸和公差的方式,在相应孔之间不会发生累积公差,但是在未直接指定的孔之间或以基准面为准的尺寸上会发生.公差基本知识正/负方式:标注尺寸的代表值,在其后标注公差的方式极限尺寸的标注方式:尺寸的上限值(upperlimit)和下限值(lowerlimit)一起标注的方式公差值带有+/-值的情况是可以有如下三种形态.0.2240.080.202492.一般公差(GeneralTolerance)◆公差标记方法00.3240.3024EqualBilateralTolerance中间值的+–两边公差值一样的情况.UnequalBilateralTolerance中间值的+–两边公差值不一样的情况.UnilateralTolerance中间值的+或–一边有公差值,另一边为0时.12.50.2512.7512.25正/负方式极限尺寸的标注方式公差基本知识相关规则KSB0250铸造公差方式KSB0411铸铁件普通允许差KSB0412个别未注公差的长度和角度尺寸的公差KSB0413金属冲压加工件的普通尺寸公差KSB0414锻造加工尺寸差KSB0415DieCasting(拉模铸造)普通尺寸允许差KSB0416金属板剪切加工品普通允许差KSB0417金属烧结品普通允许差KSB0418铸钢品的普通允许差KSB0420中心距离的允许差KSB0426铝合金铸件的普通允许差(HammerPinPress加工)KSB0427钢的热轧型锻造品公差(Offset加工)KSB0428气割加工钢板普通允许差KSB0430圆锥公差方式KSB0435自由锻造品的机械加工盈余102.一般公差(GeneralTolerance)公差基本知识基准尺寸(mm)회铸铁件的允许值(mm)球状黑铅铸铁的允许差(mm)精密度高时普通精密度高时普通120以下±1.0±1.5±1.5±2.0大于120,小于250±1.5±2.0±2.0±2....
