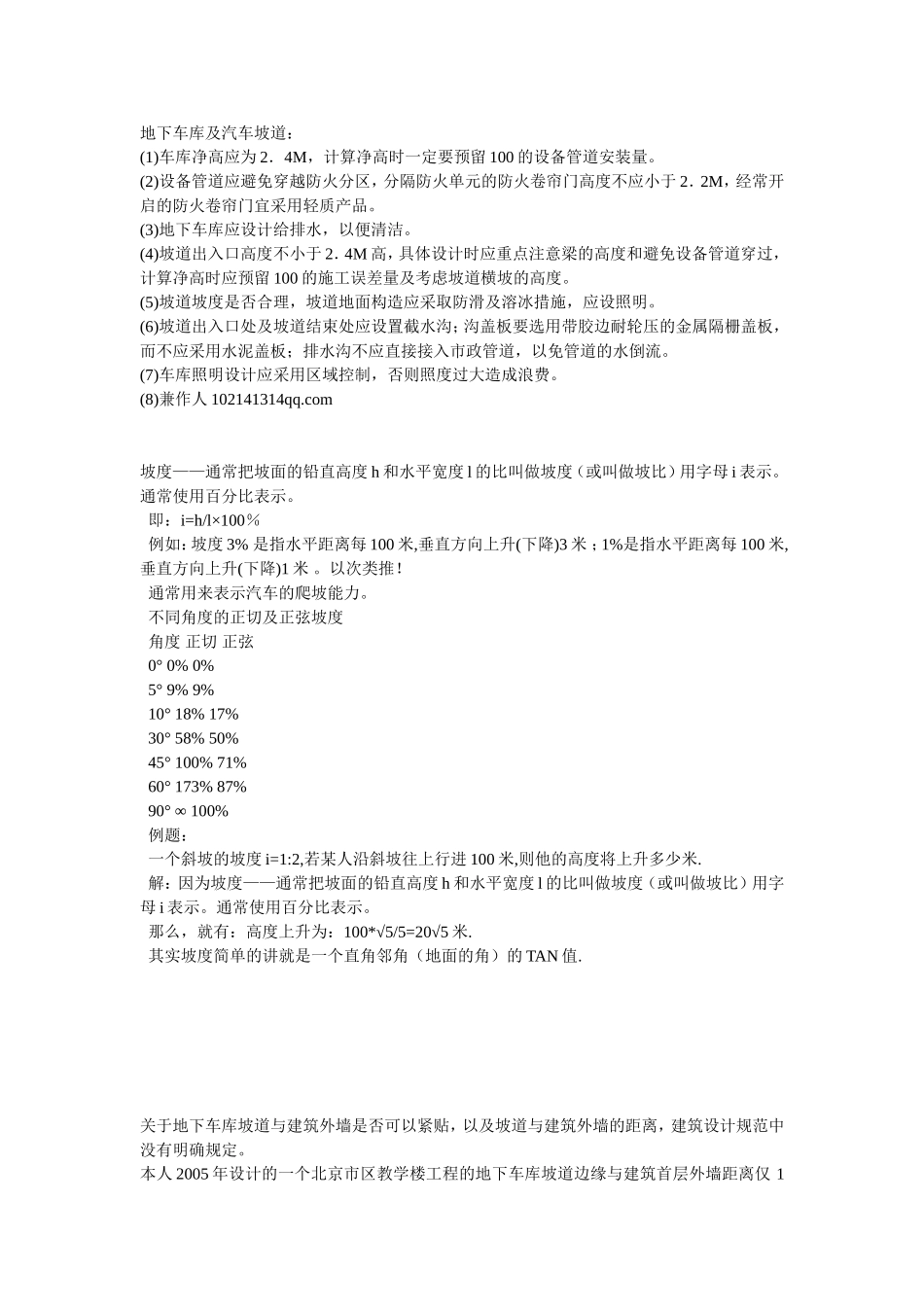

地下车库坡度,层高以及车位的建筑设计_第1页
1/4

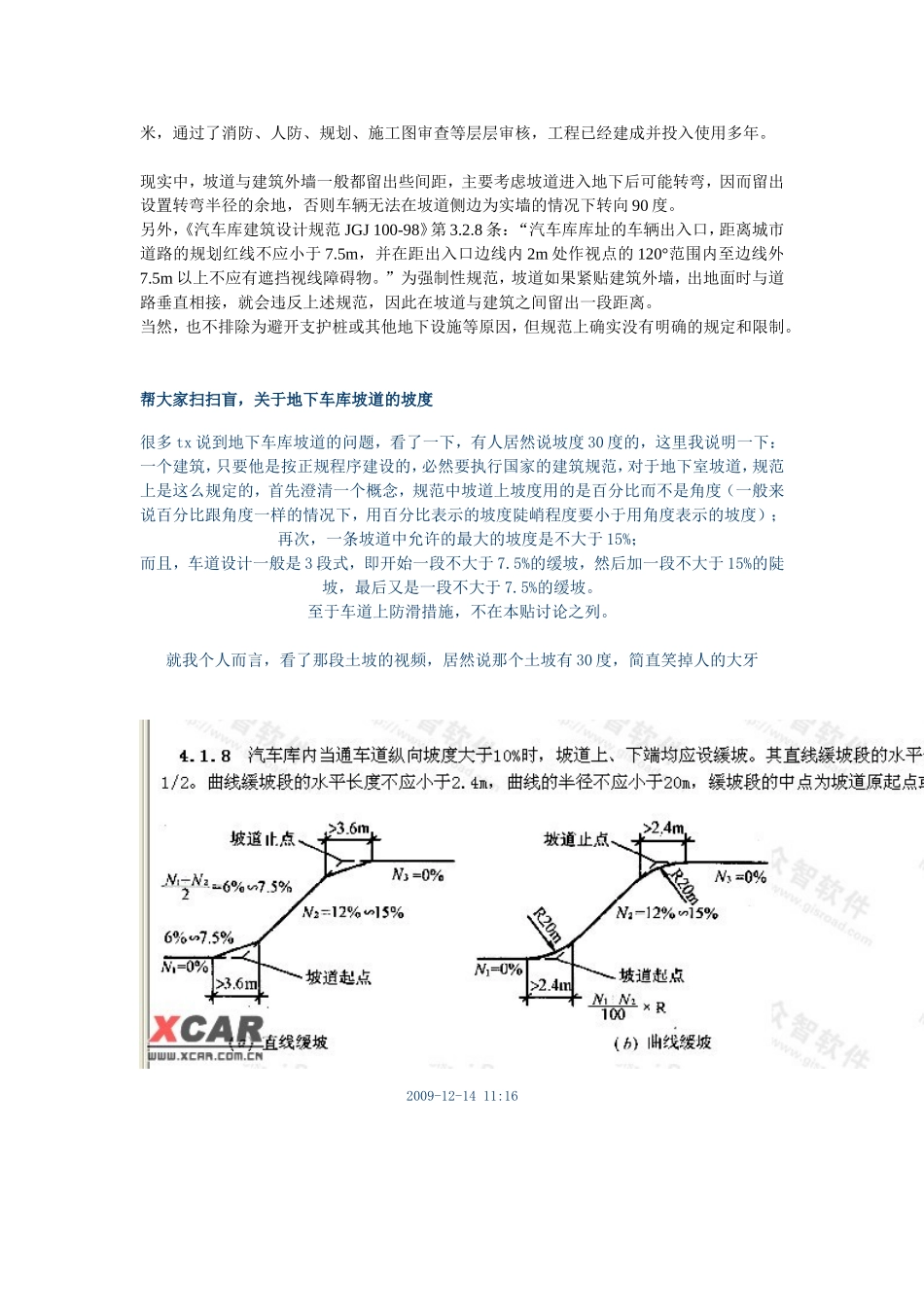

地下车库坡度,层高以及车位的建筑设计_第2页
2/4

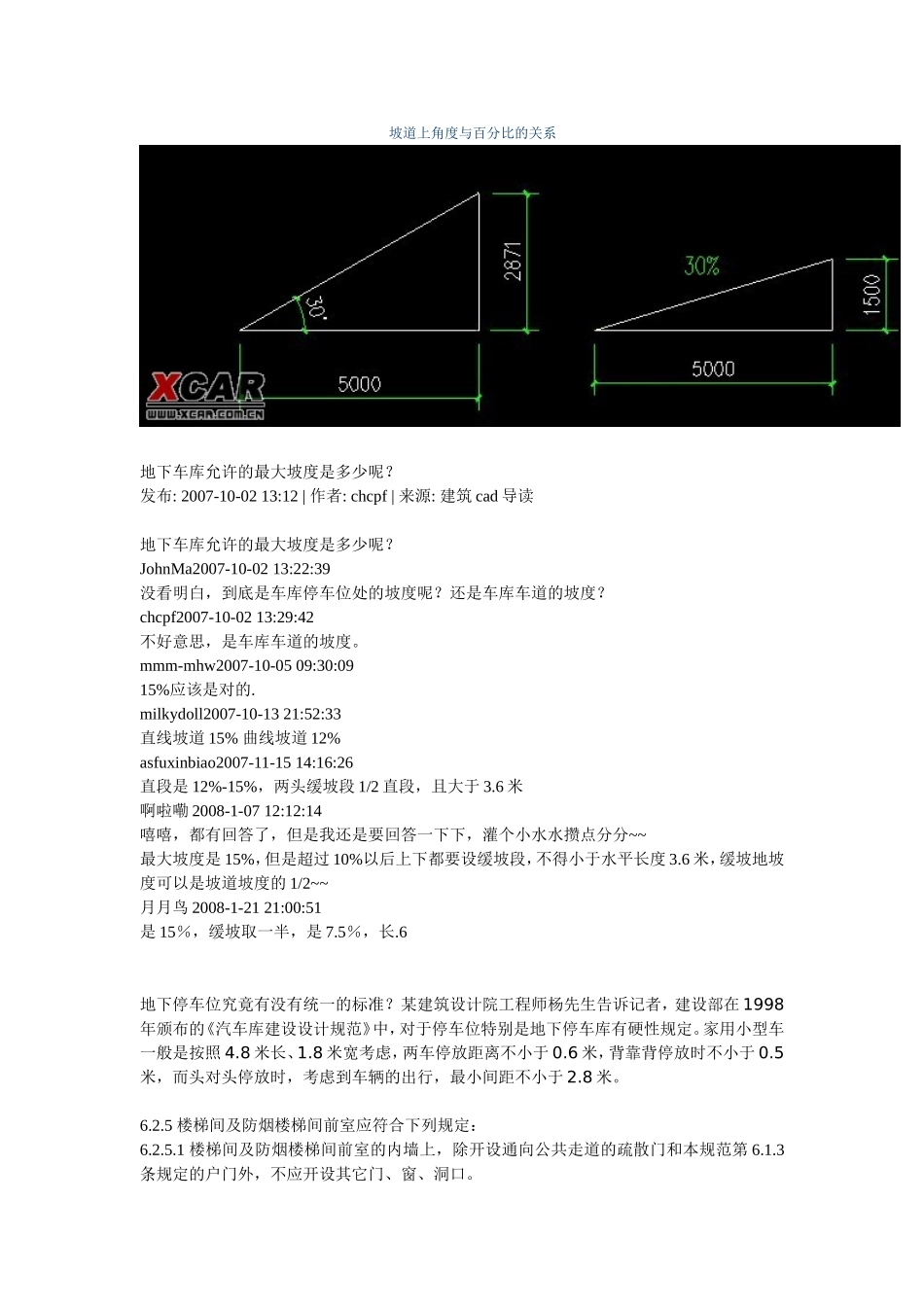

地下车库坡度,层高以及车位的建筑设计_第3页
3/4
地下车库及汽车坡道:(1)车库净高应为2.4M,计算净高时一定要预留100的设备管道安装量。(2)设备管道应避免穿越防火分区,分隔防火单元的防火卷帘门高度不应小于2.2M,经常开启的防火卷帘门宜采用轻质产品。(3)地下车库应设计给排水,以便清洁。(4)坡道出入口高度不小于2.4M高,具体设计时应重点注意梁的高度和避免设备管道穿过,计算净高时应预留100的施工误差量及考虑坡道横坡的高度。(5)坡道坡度是否合理,坡道地面构造应采取防滑及溶冰措施,应设照明。(6)坡道出入口处及坡道结束处应设置截水沟;沟盖板要选用带胶边耐轮压的金属隔栅盖板,而不应采用水泥盖板;排水沟不应直接接入市政管道,以免管道的水倒流。(7)车库照明设计应采用区域控制,否则照度过大造成浪费。(8)兼作人102141314qq.com坡度——通常把坡面的铅直高度h和水平宽度l的比叫做坡度(或叫做坡比)用字母i表示。通常使用百分比表示。即:i=h/l×100%例如:坡度3%是指水平距离每100米,垂直方向上升(下降)3米;1%是指水平距离每100米,垂直方向上升(下降)1米。以次类推!通常用来表示汽车的爬坡能力。不同角度的正切及正弦坡度角度正切正弦0°0%0%5°9%9%10°18%17%30°58%50%45°100%71%60°173%87%90°∞100%例题:一个斜坡的坡度i=1:2,若某人沿斜坡往上行进100米,则他的高度将上升多少米.解:因为坡度——通常把坡面的铅直高度h和水平宽度l的比叫做坡度(或叫做坡比)用字母i表示。通常使用百分比表示。那么,就有:高度上升为:100*√5/5=20√5米.其实坡度简单的讲就是一个直角邻角(地面的角)的TAN值.关于地下车库坡道与建筑外墙是否可以紧贴,以及坡道与建筑外墙的距离,建筑设计规范中没有明确规定。本人2005年设计的一个北京市区教学楼工程的地下车库坡道边缘与建筑首层外墙距离仅1米,通过了消防、人防、规划、施工图审查等层层审核,工程已经建成并投入使用多年。现实中,坡道与建筑外墙一般都留出些间距,主要考虑坡道进入地下后可能转弯,因而留出设置转弯半径的余地,否则车辆无法在坡道侧边为实墙的情况下转向90度。另外,《汽车库建筑设计规范JGJ100-98》第3.2.8条:“汽车库库址的车辆出入口,距离城市道路的规划红线不应小于7.5m,并在距出入口边线内2m处作视点的120°范围内至边线外7.5m以上不应有遮挡视线障碍物。”为强制性规范,坡道如果紧贴建筑外墙,出地面时与道路垂直相接,就会违反上述规范,因此在坡道与建筑之间留出一段距离。当然,也不排除为避开支护桩或其他地下设施等原因,但规范上确实没有明确的规定和限制。帮大家扫扫盲,关于地下车库坡道的坡度很多tx说到地下车库坡道的问题,看了一下,有人居然说坡度30度的,这里我说明一下:一个建筑,只要他是按正规程序建设的,必然要执行国家的建筑规范,对于地下室坡道,规范上是这么规定的,首先澄清一个概念,规范中坡道上坡度用的是百分比而不是角度(一般来说百分比跟角度一样的情况下,用百分比表示的坡度陡峭程度要小于用角度表示的坡度);再次,一条坡道中允许的最大的坡度是不大于15%;而且,车道设计一般是3段式,即开始一段不大于7.5%的缓坡,然后加一段不大于15%的陡坡,最后又是一段不大于7.5%的缓坡。至于车道上防滑措施,不在本贴讨论之列。就我个人而言,看了那段土坡的视频,居然说那个土坡有30度,简直笑掉人的大牙2009-12-1411:16坡道上角度与百分比的关系地下车库允许的最大坡度是多少呢?发布:2007-10-0213:12|作者:chcpf|来源:建筑cad导读地下车库允许的最大坡度是多少呢?JohnMa2007-10-0213:22:39没看明白,到底是车库停车位处的坡度呢?还是车库车道的坡度?chcpf2007-10-0213:29:42不好意思,是车库车道的坡度。mmm-mhw2007-10-0509:30:0915%应该是对的.milkydoll2007-10-1321:52:33直线坡道15%曲线坡道12%asfuxinbiao2007-11-1514:16:26直段是12%-15%,两头缓坡段1/2直段,且大于3.6米啊啦嘞2008-1-0712:12:14嘻嘻,都有回答了,但是我还是要回答一下下,灌个小水水攒点分分~~最大坡度是15%,但是超过10%以后上下都要设缓坡段,不得小于水平长度3.6米,缓坡地坡度可以是坡道坡度的1/2~~月月鸟2008-1-...
