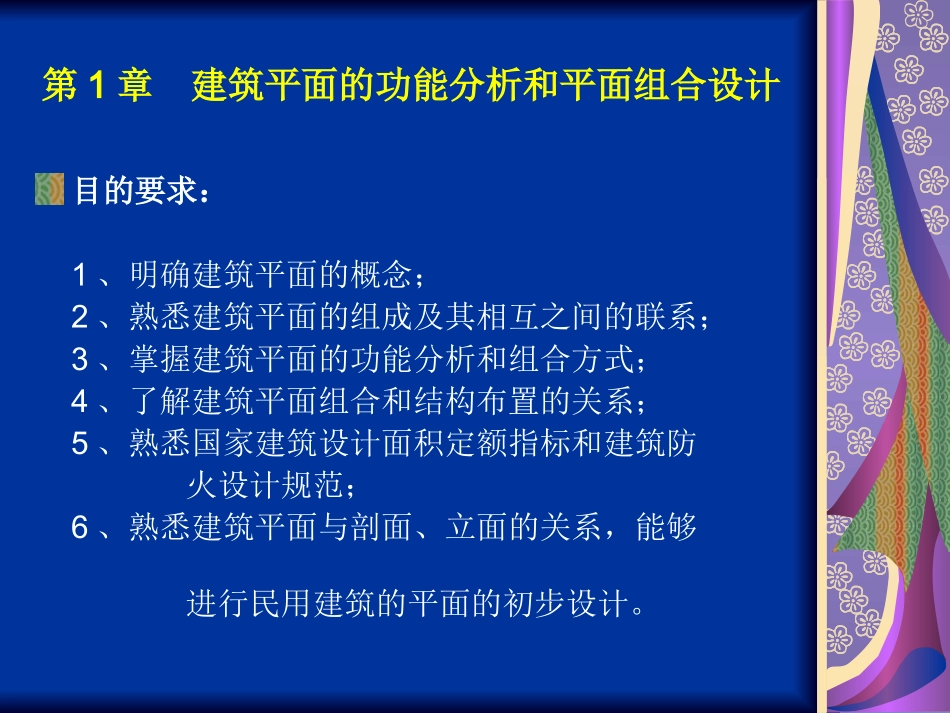

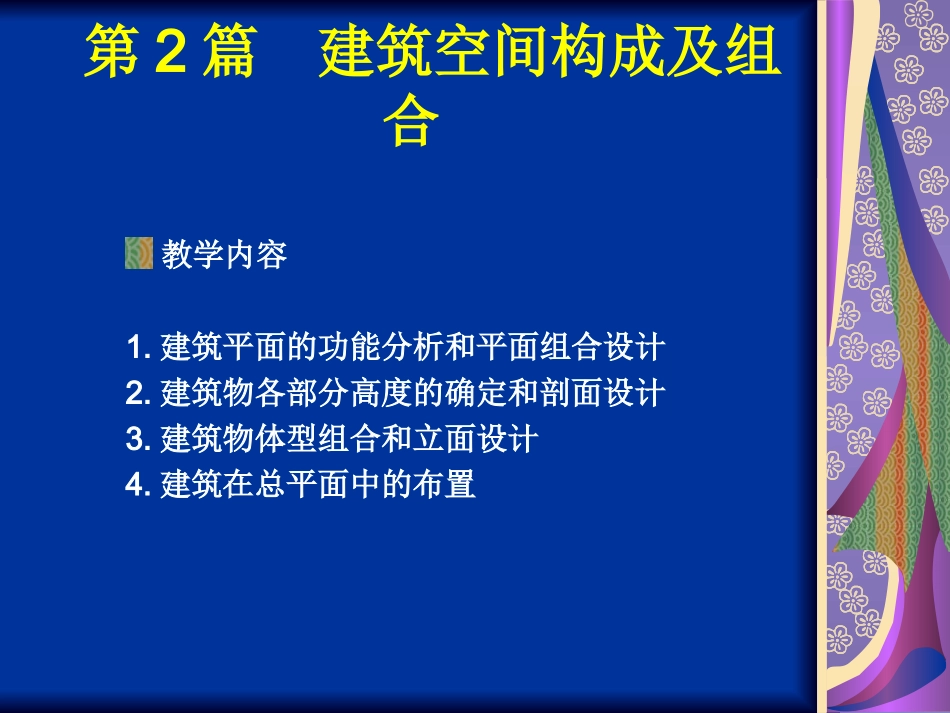

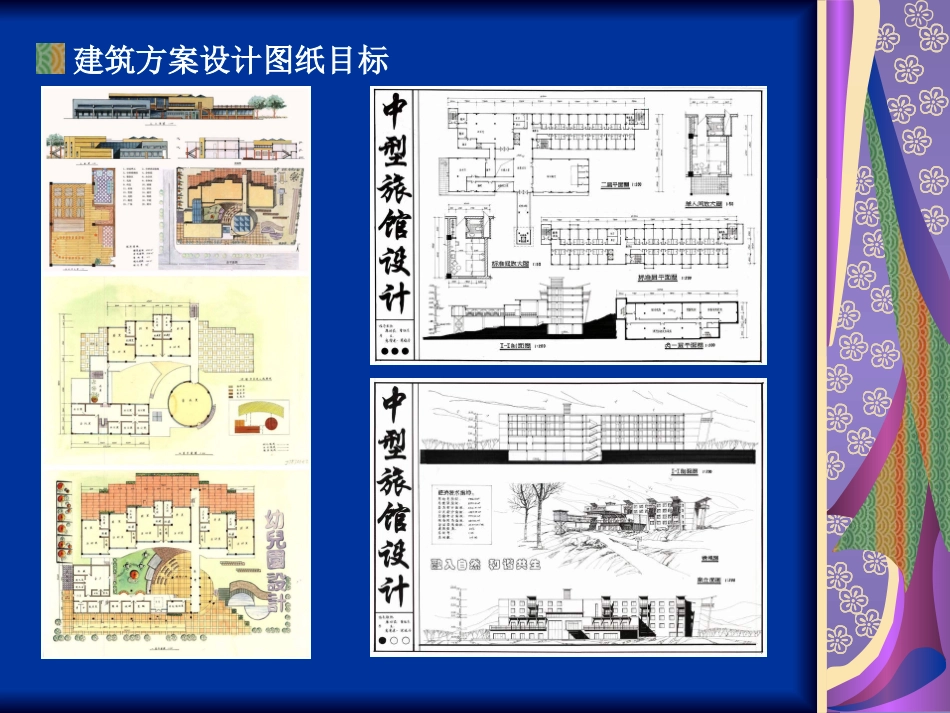

建筑方案设计图纸目标第2篇建筑空间构成及组合教学内容1.建筑平面的功能分析和平面组合设计2.建筑物各部分高度的确定和剖面设计3.建筑物体型组合和立面设计4.建筑在总平面中的布置第1章建筑平面的功能分析和平面组合设计目的要求：1、明确建筑平面的概念；2、熟悉建筑平面的组成及其相互之间的联系；3、掌握建筑平面的功能分析和组合方式；4、了解建筑平面组合和结构布置的关系；5、熟悉国家建筑设计面积定额指标和建筑防火设计规范；6、熟悉建筑平面与剖面、立面的关系，能够进行民用建筑的平面的初步设计。建筑平面的概念建筑平面图是建筑物各层的水平剖切图，是从各层标高以上大约直立的人眼的高度将建筑物水平剖切后朝下看所得的该层的水平投影图。它表示了建筑物在水平方向上各部分之间的组合关系，又反映了个建筑空间与为何他们的垂直构件之间的相关关系。建筑平面的组成第1章建筑平面的功能分析和平面组合设计使用部分建筑平面交通联系部分使用房间辅助房间水平交通垂直交通建筑平面设计的内容1.单个房间的平面设计2.平面组合设计1.1建筑物使用部分的平面设计一、使用房间的分类和设计要求1、使用房间的分类生活用房间：如起居室、卧室工作学习用房间：如办公室、教室公共活动房间：如营业厅、剧院2、使用房间平面设计的要求（1）房间的面积、形状和尺寸要满足室内使用活动和家具、设备的合理布置的要求；（2）门窗的大小和位置，应考虑房间的出入方便，疏散安全，采光通风良好；（3）房间的构成应使结构构造布置合理，施工方便，利于房间之间的组合，所用材料要符合相应的建筑标准；（4）室内空间以及顶棚、地面、各个墙面和构件细部，要考虑人们的使用和审美要求。二、使用房间的面积、形状和尺寸（一）房间的面积1、家具或设备所占面积2、人们在室内的使用活动面积3、房间内部的交通面积影响房间面积大小的因素：A、容纳的人数；B、家具设备及人们的使用活动面积；房间面积的确定可以将以上三部分的面积相加得出，但在一些情况下，不能直接得到这三类数据，例如房间内的使用人数不确定，于是就通过调查，得到相关的概率数字，之后折算成与使用房间规模有关的面积数据。在实际工作中，国家或所在地区设计主管部门通过对各类建筑进行大量调查研究与积累，编制出一系列定额指标，用以控制各类建筑使用面积的限额，是确定房间使用面积的依据。例如（二）房间的平面形状1、使用要求对房间形状的影响（1）特殊使用功能（2）音质要求（3）视线要求2、结构和施工条件的影响3、艺术处理需要（三）房间的尺寸1、有利于家具的灵活布置2、满足视听要求3、良好的天然采光4、经济合理的结构布置5、符合建筑模数协调统一标准的要求平面尺寸：长宽比1：1—1：2，最好能在1：1.5左右以50座矩形平面教室为例，允许排列的离黑板最远座位不大于8.5米，边座和黑板远端的夹角控制在大于30度夹角范围内，第一排座位离黑板距离应不小于2米。相应的在建筑平面形状上还可做些变化。大量的民用建筑如果使用房间的面积不大，又需要多个房间上下层以及同一层之间相互组合，通常还是以矩形平面居多，举行平面便于家具与设备的拜访，同时与一般的结构体系相一致，不容易发生冲突。在一些需要考虑特殊用途的建筑中则会采用多种不同形状，如音乐厅、观演厅、一些纪念性或展览建筑通常体型多变。例：不同形状的音乐教室平面对于建筑物使用部分中的辅助用房，其平面的面积和形状的设计方法与上述方法相似，按照辅助用房的所需来设计即可，但需要注意辅助用房要考虑相关设备的尺寸，如卫生间的设计要考虑卫生洁具的尺寸，水暖设备间要考虑水暖设备的尺寸，视具体情况而定，不可以脱离调查和数据的查阅、收集。建筑物内部的交通联系部分可分为：1.水平交通联系的走廊、过道等；2.垂直交通联系的楼梯、坡道、电梯、自动扶梯等；3.交通联系枢纽的门厅、过道等。1.2建筑物交通联系部分的平面设计1.2建筑物交通联系部分的平面设计交通联系部分的主要设计要求：1.满足使用高峰时段人流、货流通过所需占用的安全尺度；2.符合紧急情况下规范所规定的疏散要求；3.方便各使用空间的联系；4.满足采光、通风等方面的需要。...
