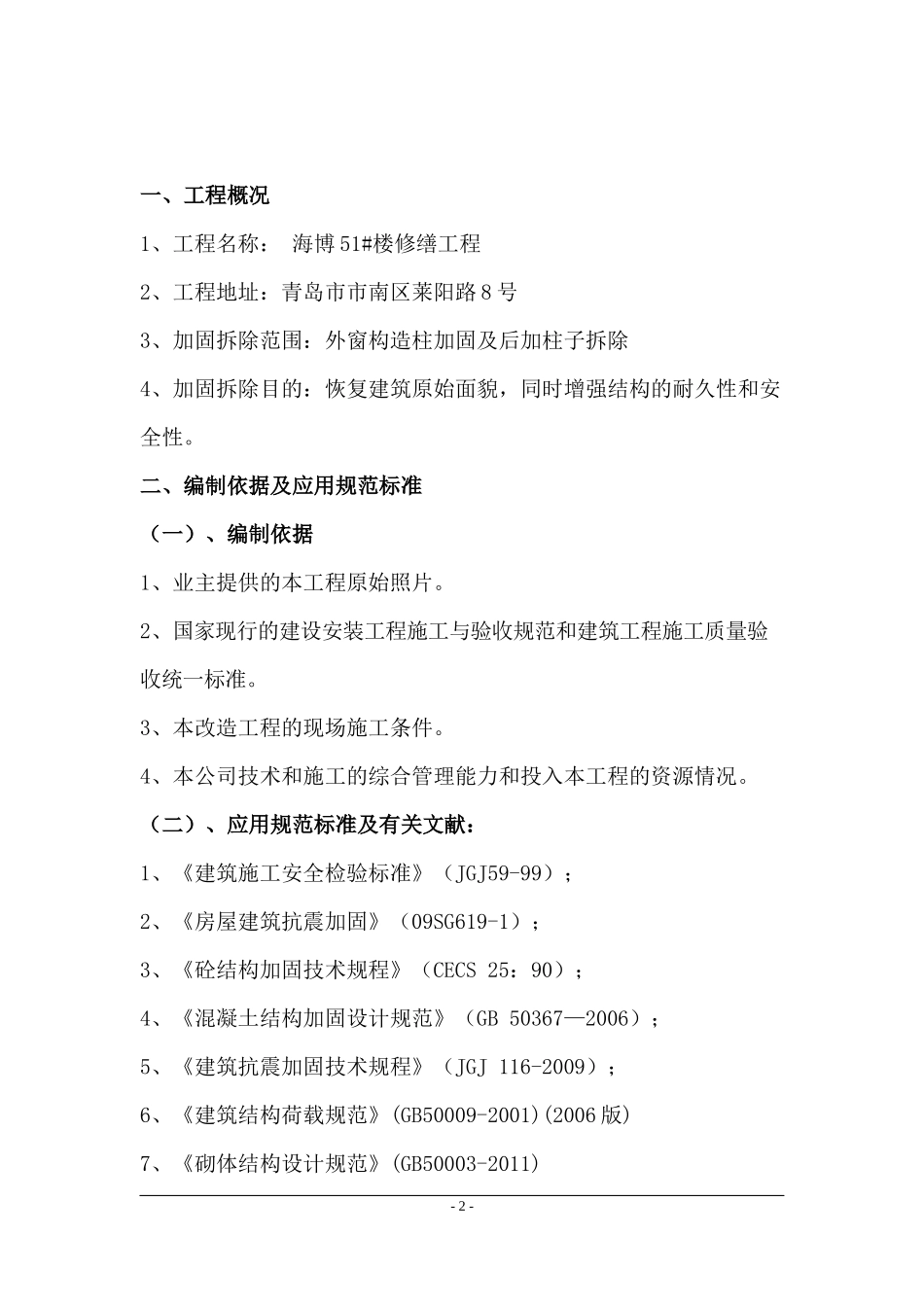

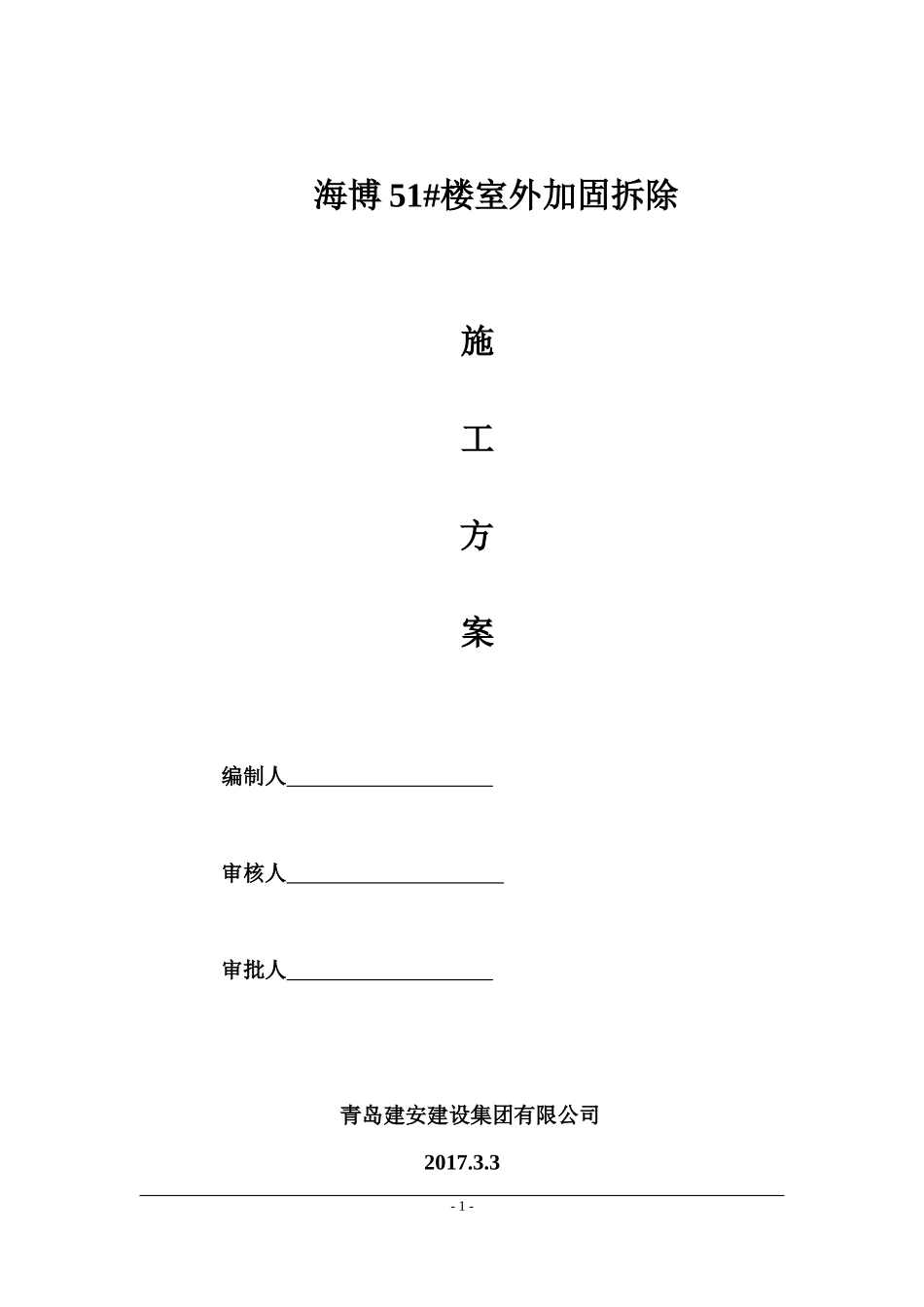

海博51#楼室外加固拆除施工方案编制人审核人审批人青岛建安建设集团有限公司2017.3.3-1-一、工程概况1、工程名称：海博51#楼修缮工程2、工程地址：青岛市市南区莱阳路8号3、加固拆除范围：外窗构造柱加固及后加柱子拆除4、加固拆除目的：恢复建筑原始面貌，同时增强结构的耐久性和安全性。二、编制依据及应用规范标准（一）、编制依据1、业主提供的本工程原始照片。2、国家现行的建设安装工程施工与验收规范和建筑工程施工质量验收统一标准。3、本改造工程的现场施工条件。4、本公司技术和施工的综合管理能力和投入本工程的资源情况。（二）、应用规范标准及有关文献：1、《建筑施工安全检验标准》（JGJ59-99）；2、《房屋建筑抗震加固》（09SG619-1）；3、《砼结构加固技术规程》（CECS25：90）；4、《混凝土结构加固设计规范》（GB50367—2006）；5、《建筑抗震加固技术规程》（JGJ116-2009）；6、《建筑结构荷载规范》(GB50009-2001)(2006版)7、《砌体结构设计规范》(GB50003-2011)-2-8、现行其它相关施工及验收规范；9、本工程施工组织设计和施工图纸。三、加固材料技术性能：本次加固主要使用的材料有：高强度炭纤维，高强度细石混凝土，φ6、φ8、φ12、φ14的HRB400级钢筋，16#工字钢，M10膨胀型锚栓、M16钢拉杆和M12对拉螺栓，裂缝修补胶等。碳纤维布有关技术参数：单位面积重300g/m2,设计厚度0.167mm，抗拉强度标准值≥3400Mpa，受拉弹性模量≥2.4×105Mpa，伸长率≥1.7%，弯曲强度≥700Mpa，层间剪切强度≥45Mpa，仰贴条件下与砼正拉粘结强度≥2.5Mpa，且为砼内聚破坏。碳纤维专用浸渍胶抗拉强度≥40Mpa，受拉弹性模量≥2500Mpa，伸长率≥1.5%，抗弯强度≥50Mpa且不得呈脆性破坏，抗压强度≥70Mpa，钢-钢拉伸抗剪强度标准值≥14Mpa，钢-钢不均匀扯离强度≥20Mpa，与砼粘结正拉粘结强度≥2.5Mpa，且为砼内聚破坏。裂缝修补胶（外粘型钢胶）：钢-钢拉伸抗剪强度标准值≥10Mpa，抗拉强度≥20Mpa，受拉弹性模量≥1500Mpa，抗压强度≥50Mpa，抗弯强度≥30Mpa，且不得呈脆性破坏，不挥发物含量≥99%，可灌注性：在产品使用说明书规定的压力下能注入宽度为0.1mm的裂缝。植筋所用胶水为JK高强锚固胶达到A级胶标准，其性能指标为：-3-劈裂抗拉强度≥8.5Mpa，抗弯强度≥50Mpa，抗压强度≥60Mpa，钢-钢拉伸抗剪强度标准值≥16Mpa，约束拉拔条件下带肋钢筋与砼地粘结强度（C30，φ25，l=150mm）≥11Mpa。四、加固拆除工艺流程：外窗柱子加固拆除流程为为：室内扶壁柱→窗口使用#16工字钢进行支撑加固→清除构造柱表面保护层→提出柱子内部松动混凝土→清除钢筋锈斑（如钢筋腐蚀严重，进行替换）→加设箍筋→支模→浇筑细石混凝土→拆除室外后加柱子。本次拆除主要采取先加固再拆除的方法，先在室内按照设计要求增加扶壁柱，扶壁柱要和原有柱子形成刚性连接，增加柱子的抗剪性，以防止因后加柱子拆除造成负应力造成墙体开裂甚至倒塌。扶壁柱做法详见施工图节点详图。现有外窗间的构造柱已破损严重，构造柱内钢筋也严重腐蚀，考虑到结构的耐久性和安全性，本次拆除之前将所有外窗构造柱也进行加固，加固构造柱时采用从上到下逐层加固，当加固的柱子达到设计强度后再进行下一层的柱子加固。具体做法如下：（1）先用16#工字钢在要加固的柱子旁进行支撑，工字钢上下均用5#钢板焊平，增大接触面积，以减小集中荷载。（2）将现有的柱子砂浆保护层及柱子内部浮浆全部剔除，露出钢筋，如柱子钢筋腐蚀严重，采用增加替换的方法进行加设主筋。支模后用C40细石混凝土进行浇筑。等加固的柱子强度达到设计强度的90%以上再进行下一层的柱子加固。-4-（3）待所有加固的柱子强度达到设计要求后，再进行外墙后加柱子拆除。五．施工技术准备工作：（1）考虑到建筑物的安全性能，在拆除后加柱子前需先对外墙进行加固。根据海军博物馆技术人员提供的资料，结合现场的实际情况做出加固方案。（2）对现场的外窗构造柱放通线，保证柱子的垂直度及承载力的传递。（3）对工程施工需要的加固规范、规程、标准、图集及使用的验收表格配备齐全，以备开工后使用。六、拆除柱子时注意事项：拆除柱子是应自上而下从外...
