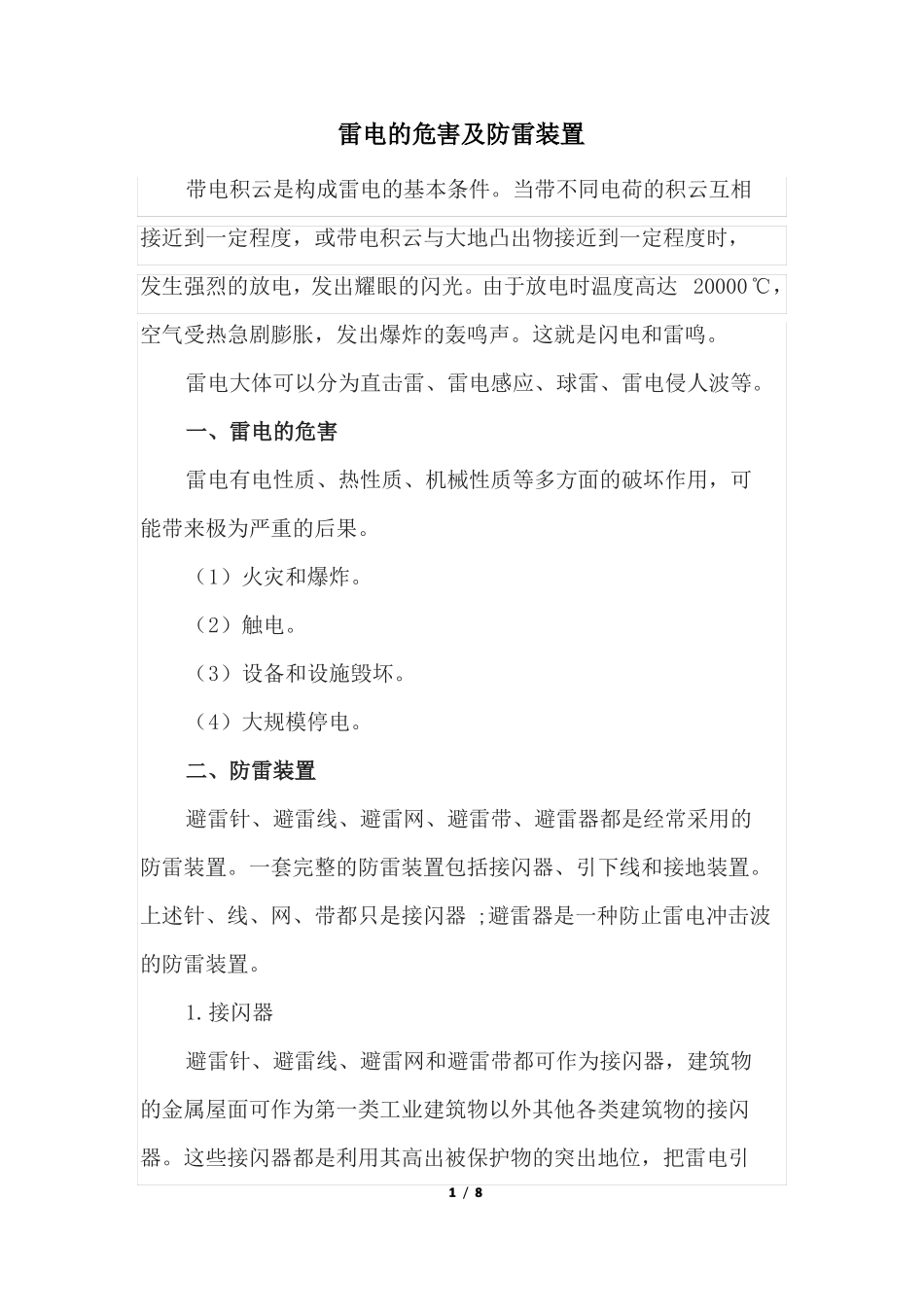

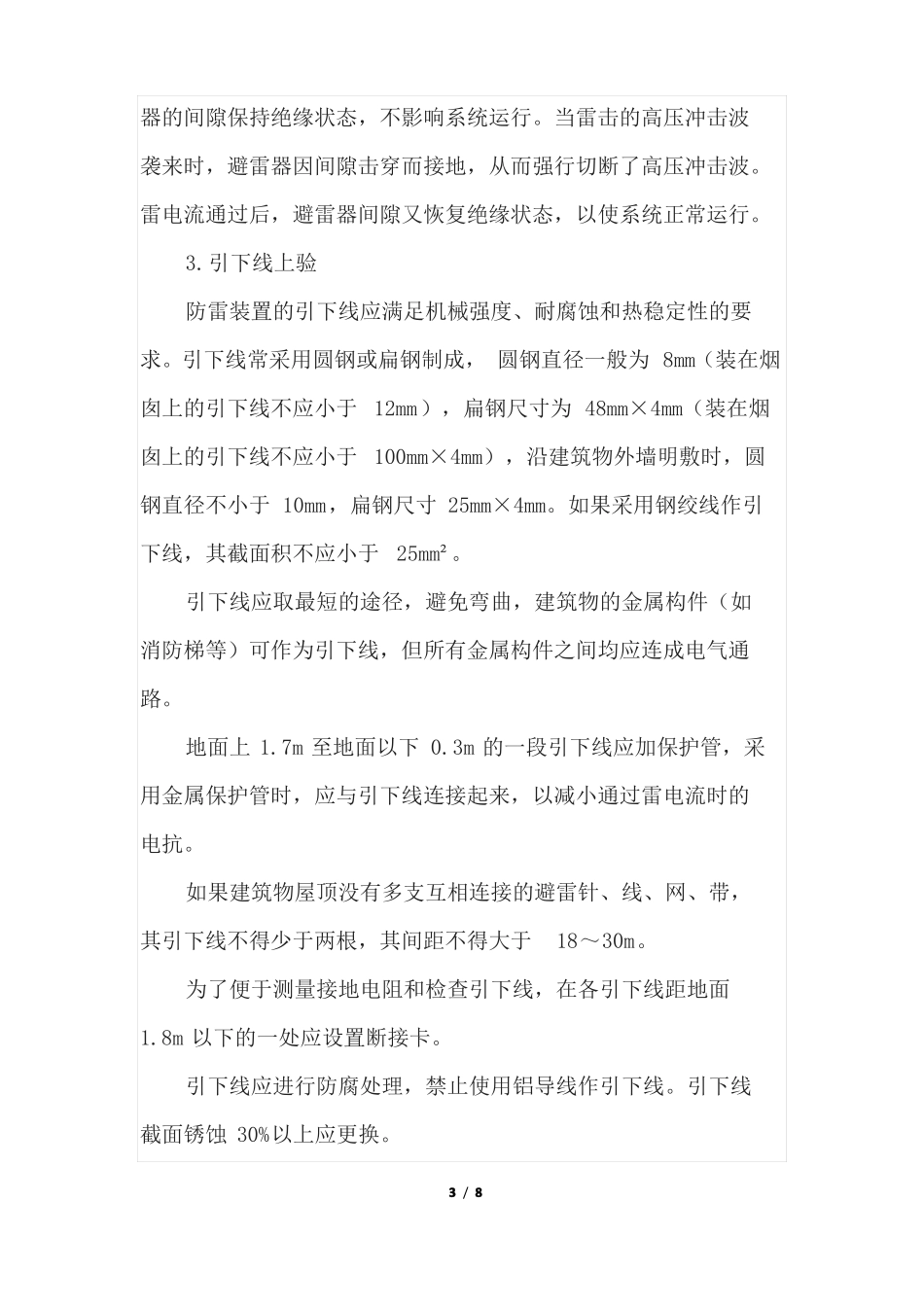

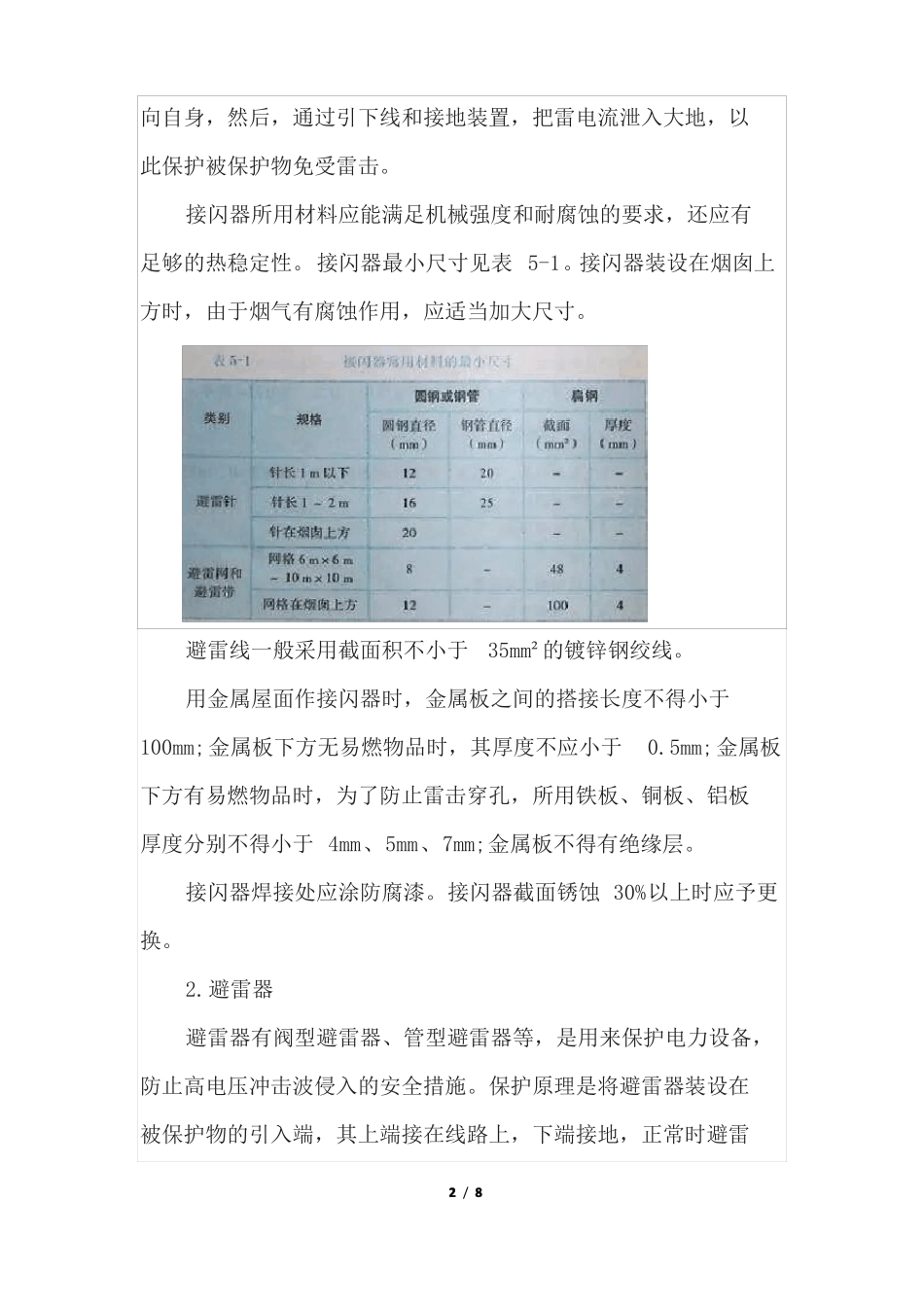

雷电的危害及防雷装置带电积云是构成雷电的基本条件。当带不同电荷的积云互相接近到一定程度，或带电积云与大地凸出物接近到一定程度时，发生强烈的放电，发出耀眼的闪光。由于放电时温度高达20000℃，空气受热急剧膨胀，发出爆炸的轰鸣声。这就是闪电和雷鸣。雷电大体可以分为直击雷、雷电感应、球雷、雷电侵人波等。一、雷电的危害雷电有电性质、热性质、机械性质等多方面的破坏作用，可能带来极为严重的后果。（1）火灾和爆炸。（2）触电。（3）设备和设施毁坏。（4）大规模停电。二、防雷装置避雷针、避雷线、避雷网、避雷带、避雷器都是经常采用的防雷装置。一套完整的防雷装置包括接闪器、引下线和接地装置。上述针、线、网、带都只是接闪器;避雷器是一种防止雷电冲击波的防雷装置。1.接闪器避雷针、避雷线、避雷网和避雷带都可作为接闪器，建筑物的金属屋面可作为第一类工业建筑物以外其他各类建筑物的接闪器。这些接闪器都是利用其高出被保护物的突出地位，把雷电引1/8向自身，然后，通过引下线和接地装置，把雷电流泄入大地，以此保护被保护物免受雷击。接闪器所用材料应能满足机械强度和耐腐蚀的要求，还应有足够的热稳定性。接闪器最小尺寸见表5-1。接闪器装设在烟囱上方时，由于烟气有腐蚀作用，应适当加大尺寸。避雷线一般采用截面积不小于35mm²的镀锌钢绞线。用金属屋面作接闪器时，金属板之间的搭接长度不得小于100mm;金属板下方无易燃物品时，其厚度不应小于0.5mm;金属板下方有易燃物品时，为了防止雷击穿孔，所用铁板、铜板、铝板厚度分别不得小于4mm、5mm、7mm;金属板不得有绝缘层。接闪器焊接处应涂防腐漆。接闪器截面锈蚀30%以上时应予更换。2.避雷器避雷器有阀型避雷器、管型避雷器等，是用来保护电力设备，防止高电压冲击波侵入的安全措施。保护原理是将避雷器装设在被保护物的引入端，其上端接在线路上，下端接地，正常时避雷2/8器的间隙保持绝缘状态，不影响系统运行。当雷击的高压冲击波袭来时，避雷器因间隙击穿而接地，从而强行切断了高压冲击波。雷电流通过后，避雷器间隙又恢复绝缘状态，以使系统正常运行。3.引下线上验防雷装置的引下线应满足机械强度、耐腐蚀和热稳定性的要求。引下线常采用圆钢或扁钢制成，圆钢直径一般为8mm（装在烟囱上的引下线不应小于12mm），扁钢尺寸为48mm×4mm（装在烟囱上的引下线不应小于100mm×4mm），沿建筑物外墙明敷时，圆钢直径不小于10mm，扁钢尺寸25mm×4mm。如果采用钢绞线作引下线，其截面积不应小于25mm²。引下线应取最短的途径，避免弯曲，建筑物的金属构件（如消防梯等）可作为引下线，但所有金属构件之间均应连成电气通路。地面上1.7m至地面以下0.3m的一段引下线应加保护管，采用金属保护管时，应与引下线连接起来，以减小通过雷电流时的电抗。如果建筑物屋顶没有多支互相连接的避雷针、线、网、带，其引下线不得少于两根，其间距不得大于18～30m。为了便于测量接地电阻和检查引下线，在各引下线距地面1.8m以下的一处应设置断接卡。引下线应进行防腐处理，禁止使用铝导线作引下线。引下线截面锈蚀30%以上应更换。3/84.接地装置防雷接地装置与一般接地装置的要求大体相同，但所用材料尺寸应稍大于其它接地装置的尺寸。防雷接地电阻一般是指冲击电阻。接地电阻值的要求视防雷种类、建筑物的类别而定。防直击雷接地电阻对工业第一类、二类建（构）筑物不得大于10Ω。对工业第三类建（构）筑物不得大于30Ω。防雷电感应的接地电阻不大于10Ω，防雷电侵入波的接地，电阻不大于30Ω。阀型避雷器的接地电阻不大于10Q。三、直击雷防护的措施装设避雷针、避雷线、避雷网、避雷带是直击雷防护的主要措施。避雷针分独立避雷针和附设避雷针。独立避雷针是离开建筑物单独装设的。一般情况下，其接地装置应当单设。严禁在装有避雷针的构筑物上架设通信线、广播线或低压线。利用照明灯塔作独立避雷针支柱时，为了防止将雷电冲击电压引进室内，照明电源线必须采用铅皮电缆或穿入铁管，并将铅皮电缆或铁管埋人地下经10m以上（水平距离，埋深0.5～0.8m）才能引进室内。独立避雷针不应设在人经常通行的地方。附设避雷针是装...
