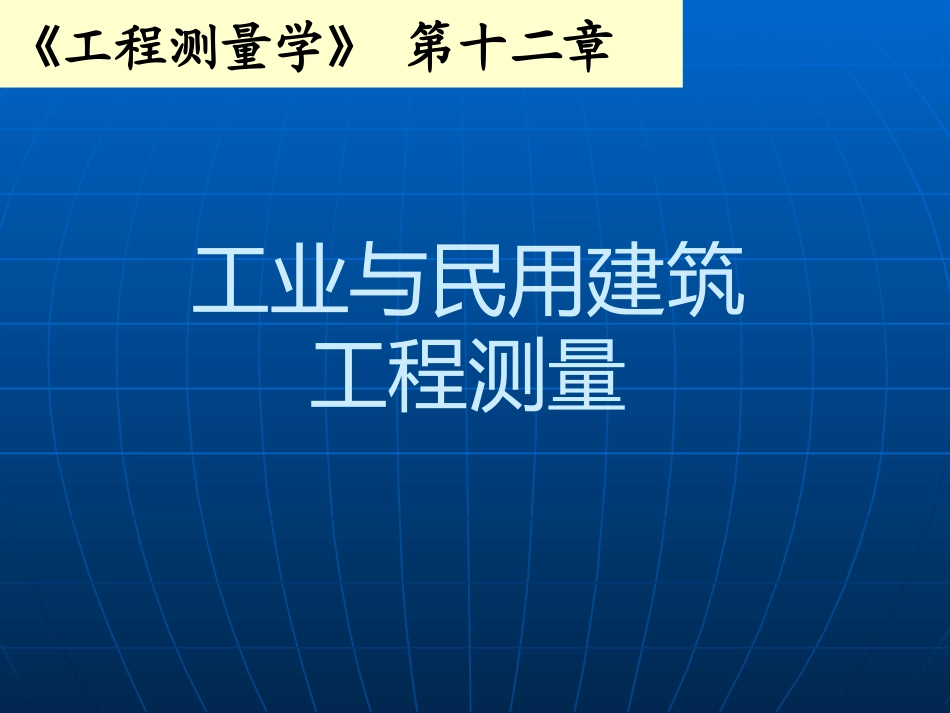

工程测量学第十二章VIP免费

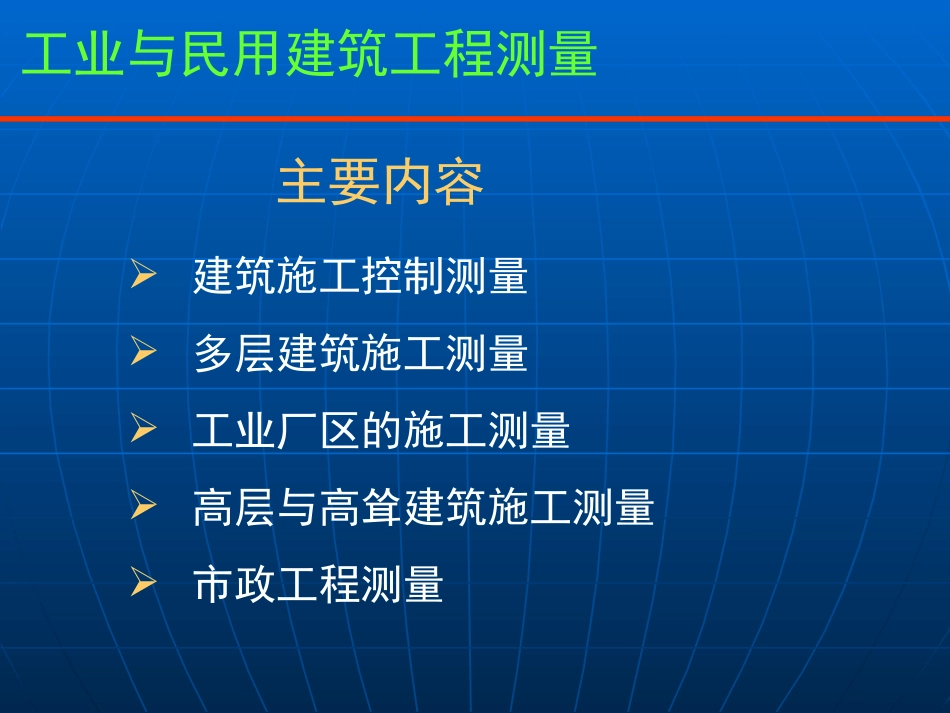

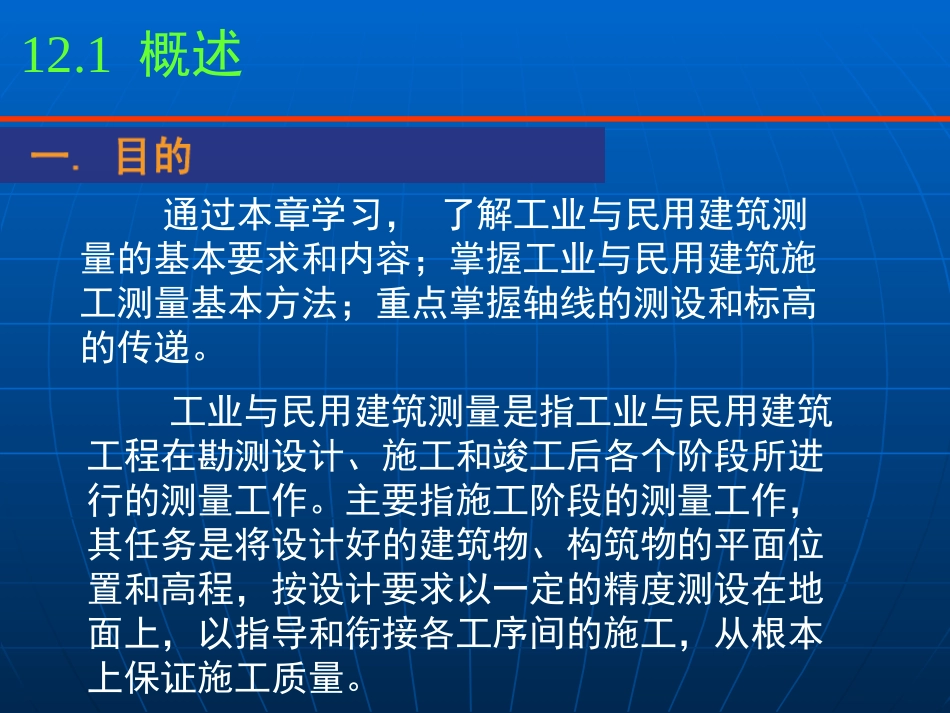

工业与民用建筑工程测量《工程测量学》第十二章工业与民用建筑工程测量建筑施工控制测量多层建筑施工测量工业厂区的施工测量高层与高耸建筑施工测量市政工程测量主要内容12.1概述通过本章学习，了解工业与民用建筑测量的基本要求和内容；掌握工业与民用建筑施工测量基本方法；重点掌握轴线的测设和标高的传递。工业与民用建筑测量是指工业与民用建筑工程在勘测设计、施工和竣工后各个阶段所进行的测量工作。主要指施工阶段的测量工作，其任务是将设计好的建筑物、构筑物的平面位置和高程，按设计要求以一定的精度测设在地面上，以指导和衔接各工序间的施工，从根本上保证施工质量。12.1概述12.2建筑施工控制测量在勘测时期已建立有控制网，但是由于它是为测因而建立的，末考虑施工的要求，控制点的分布、密度和精度，都难以满足施工测量的要求。另外，由于平整场地控制点大多被破坏。因此，在施工之前，建筑场地上要重新建立专门的施工控制网。在大中型建筑施工场地上，施工控制网多用正方形或矩形格网组成，称为建筑方格网(或矩形网)。在面积不大又不十分复杂的建筑场地上，常布置一条或几条基线，作为施工测量的平面控制，称为建筑基线。下面分别简单地介绍这两种控制形式。12.2建筑施工控制测量1建筑基线——基本形式建筑基线的布置也是根据建筑物的分布，场地的地形和原有控制点的状况而选定的。建筑基线应靠近主要建筑物，并与其轴线平行，以便采用直角坐标法进行测设，通常可布置几种形式。为了便于检查建筑基线点有无变动，基线点数不应少于三个。建筑基线基本形式12.2建筑施工控制测量1建筑基线——测设方法12.2建筑施工控制测量1建筑基线——测设方法112.2建筑施工控制测量2建筑施工控制网（建筑方格网）（（11）建筑方格网的坐标系统）建筑方格网的坐标系统在设计和施工部门，为了工作上的方便，常采用一种独在设计和施工部门，为了工作上的方便，常采用一种独立坐标系统，称为施工坐标系或建筑坐标系。施工坐标系的纵轴立坐标系统，称为施工坐标系或建筑坐标系。施工坐标系的纵轴通常用通常用AA表示，横轴用表示，横轴用BB表示，施工坐标也用表示，施工坐标也用AA、、BB坐标。坐标。施工坐标系的施工坐标系的AA轴和轴和BB轴，应与厂区主要建筑物或主轴，应与厂区主要建筑物或主要道路、管线方向平行要道路、管线方向平行。。坐标原点设在总平面图的西南角坐标原点设在总平面图的西南角，，使所使所有建筑物和构筑物的设计坐标均为正值有建筑物和构筑物的设计坐标均为正值。施工坐标系与国家测量。施工坐标系与国家测量坐标系之间的关系，可用施工坐标系原点的测量系坐标来确定。坐标系之间的关系，可用施工坐标系原点的测量系坐标来确定。在进行施工测量时，上述数据由勘测设计单位给出。在进行施工测量时，上述数据由勘测设计单位给出。12.2建筑施工控制测量2建筑施工控制网（建筑方格网）（2）建筑方格网的布设建筑方格网的布置和主轴线的选择建筑方格网的布置，应根据建筑设计总平面团上各建筑物、构筑物、道路及各种管线的布设情况，结合现场的地形情况拟定。布置时应先选定建筑方格网的主轴线，然后再布置方格网。方格网的形式可布置成正方形或矩形。当场区面积较大时，常分两级。首级可采用“十”字形、“口”字形或“田”字形，然后再加密方格网。当场区面积不大时，尽量布置成全面方格网12.2建筑施工控制测量2建筑施工控制网（建筑方格网）布网时，方格网的主轴线应布设在厂区的中部，并与主要建筑物的基本轴线平行；方格网的折角应严格成90；方格网的边长一般为100一200m；矩形方格网的边长视建筑物的大小和分布而定，为了便于使用，边长尽可能为50m或它的整倍数；方格网的边应保证通视且便于测距和测角，点依标石应能长期保存。(3)确定主点的施工坐标建筑方格网的主轴线，它是建筑方格网扩展的基础。当场区很大时，主轴线很长，一般只测设其中的一段，主轴线的定位点，称主点。主点的施工坐标一般由设计单位给出，也可在总平面图上用图解法求得一点的施工坐标后，再按主轴线的长度推算其它主点的施工坐标。12.2建筑施工控制测量(...
