数控镗铣机床和工艺概述VIP免费

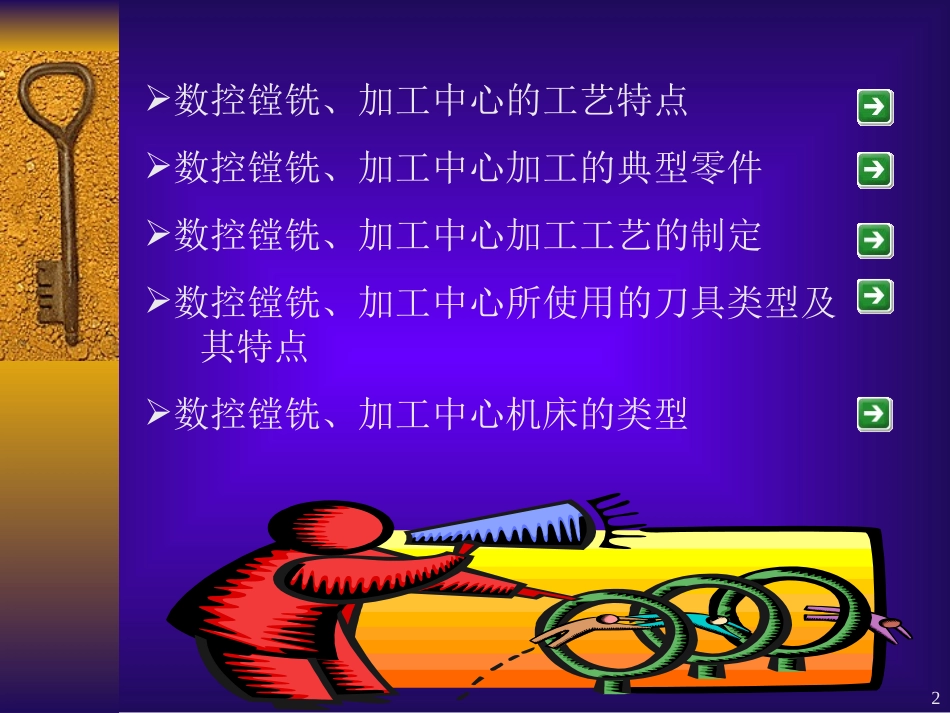

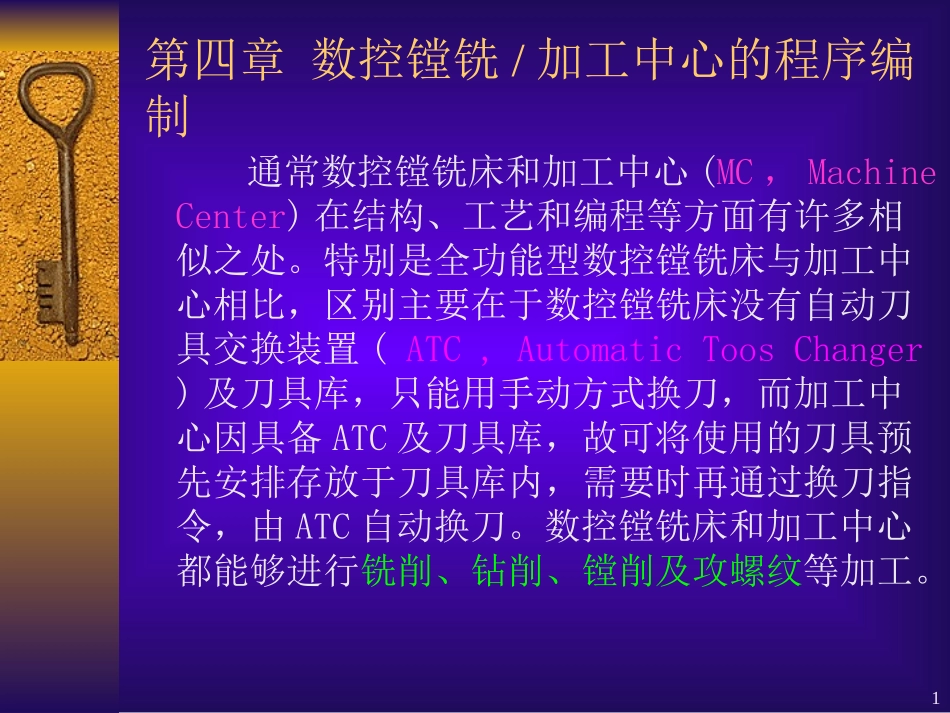

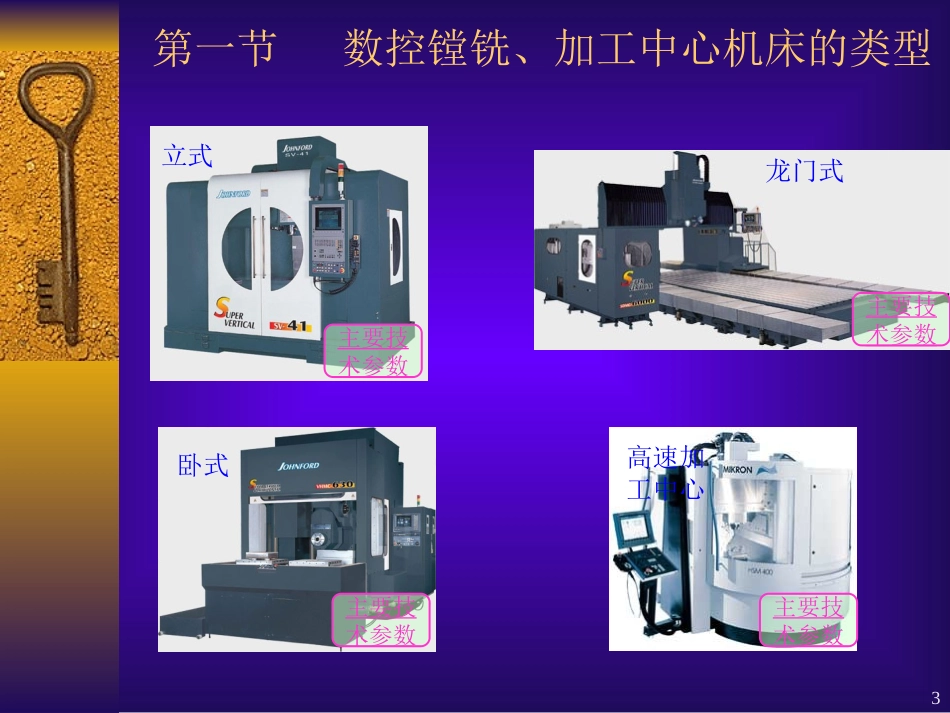

1通常数控镗铣床和加工中心(MC，MachineCenter)在结构、工艺和编程等方面有许多相似之处。特别是全功能型数控镗铣床与加工中心相比，区别主要在于数控镗铣床没有自动刀具交换装置(ATC,AutomaticToosChanger)及刀具库，只能用手动方式换刀，而加工中心因具备ATC及刀具库，故可将使用的刀具预先安排存放于刀具库内，需要时再通过换刀指令，由ATC自动换刀。数控镗铣床和加工中心都能够进行铣削、钻削、镗削及攻螺纹等加工。第四章数控镗铣/加工中心的程序编制2数控镗铣、加工中心的工艺特点数控镗铣、加工中心加工的典型零件数控镗铣、加工中心加工工艺的制定数控镗铣、加工中心所使用的刀具类型及其特点数控镗铣、加工中心机床的类型3立式龙门式卧式主要技术参数主要技术参数主要技术参数主要技术参数高速加工中心第一节数控镗铣、加工中心机床的类型4立式加工中心主要技术参数项目\型号VMC-850工作台面积1000x500mm左右行程(X轴)800mm前后行程(Y轴)500mm上下行程(Z轴)610mm主轴锥度BT-40CAT-40,HSKA63(选配)主轴转速60~8000rpm7.5/5kWX-Y-Z快速进给30/30/20m/min切削进给率1~12000mm/min刀具选择模式双向任意式，最短距离选刀储刀数圆盘式24机械手式24/32(选配)最大刀具直径100mm最大刀具长度300mm最大刀具重量10kg工作台荷重600kg机床净重5500kg机床尺寸(LxWxH)2350x3200x2698mm5卧式加工中心主要技术参数项目\型号VHMC-630工作台面积630x630mm工作台最大负载1200kgX轴行程1000mmY轴行程800mmZ轴行程950mm主轴锥度BT-50/CAT-50主轴转速20～6000rpmX-Y-Z切削进给率1～12000mm/minX-Y-Z快速进给18/10/18m/min储刀数60(80,120选配)最大刀具直径x长度Ø75x320最大刀具重量10kg刀具选择模式双向任意式,最短距离选刀换刀时间9sec主轴电动机15kW工作台旋转分度1°(0.001°选配)工作台数目2(6,12选配)交换时间(自动交换工作台)15sec机床尺寸(LxWxH)5305x3200x3550mm机床重量21000kg6龙门式加工中心主要技术参数项目/型号定柱式DMC-3000工作台尺寸3200x2200mmX轴行程3000mmY轴行程2650mmZ轴行程800mm,1066mm选配主轴锥度BT-50/CAT-50主轴直径Ø90mm主轴转速6000rpm自动高低档主轴马达26/22kWX-Y-Z快速进给12x12x10m/minX-Y-Z切削进给1-10000mm/min自动换刀系统储刀数40刀(60,80,120选配)最大直径Ø200mm最大刀长350mm最大刀重20kg刀具选择模式双向任意，最短距离选刀工作台荷重6000kgto20000kg机床尺寸(LxWxH)8870x5935x4900机床重量58500kg7高速加工中心主要技术参数工作范围纵向长度:X400mm横向长度:Y450mm垂直高度:Z350mm工作主轴30'000min-1S612.5kWS110.0kW工作主轴42'000min-1S613.0kWS110.0kW工作主轴60'000min-1S68.5kWS16.5kW进给驱动进给速度X,Y,Z40m/分加速度X,Y,Z17m/秒²工作台工作台面积320x320工作台承重200kg自动控制系统刀库位置18-76机上激光对刀仪标准工件托盘转换装置位置7,20,48红外工件测头可选重量包括工件托盘交换装置6500kg8三坐标数控镗铣床与加工中心的共同特点是除具有普通铣床的工艺性能外，还具有加工形状复杂的二维以至三维复杂轮廓的能力。这些复杂轮廓零件的加工有的只需二轴联动(如二维曲线、二维轮廓和二维区域加工)，有的则需三轴联动(如三维曲面加工)，它们所对应的加工一般相应称为二轴(或2.5轴)加工与三轴加工。对于三坐标加工中心(无论是立式还是卧式)，由于具有自动换刀功能，适于多工序加工，如箱体等需要铣、钻、铰及攻螺纹等多工序加工的零件。一、三坐标数控镗铣床/加工中心的工艺特点第二节数控镗铣、加工中心的工艺特点9三轴加工实例加工模具示意图技术数据粗加工半精加工精加工工步使用刀具rpm进给率加工时间粗加工Ø66XR885020058min半精加工Ø32xR0.51850252032min精加工Ø10球头65002000130min10四坐标是指在X、Y和Z三个平动坐标轴基础上增加一个转动坐标轴(A或B)，且四个轴一般可以联动。其中，转动轴既可以作用于刀具(刀具摆动型)，也可以作用于工件(工作台回转／摆动型)；机床既可以是立式的也可以是卧式的；此外，转动轴既可以是A轴(绕X轴转动)也可以是B轴(绕Y轴转动)。由此可以看出，四坐标数控机床可具有多种结构类型，...
