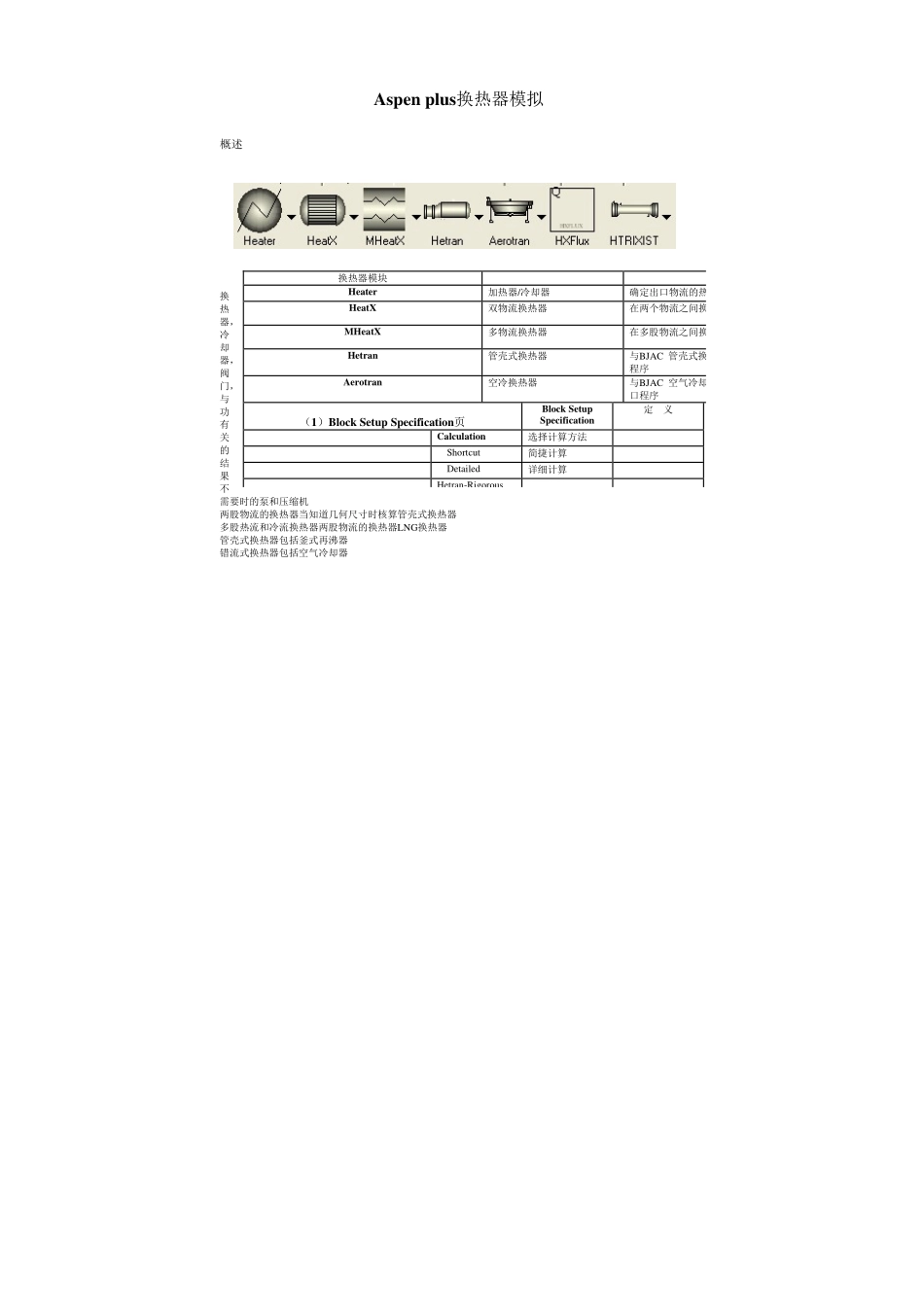

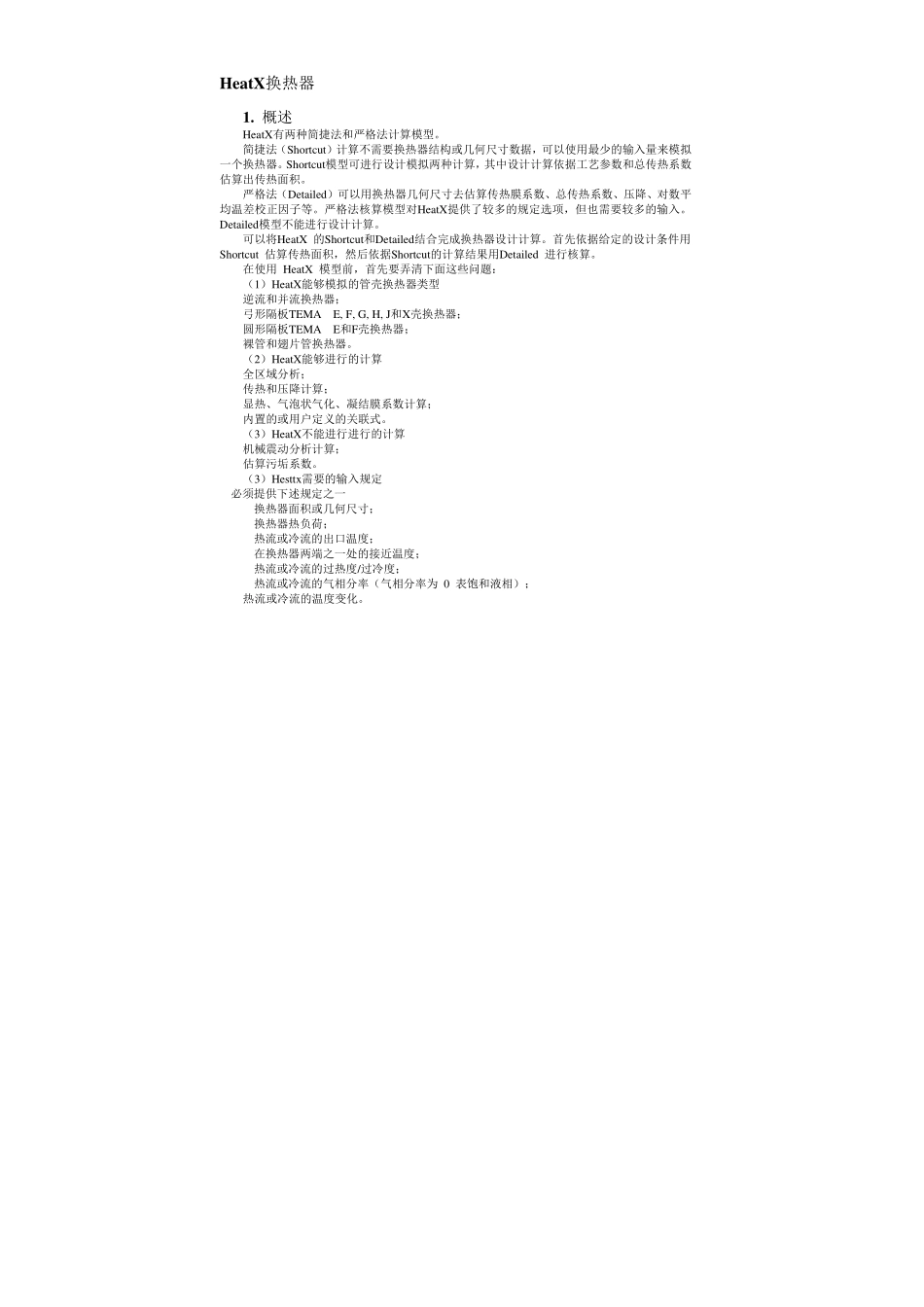

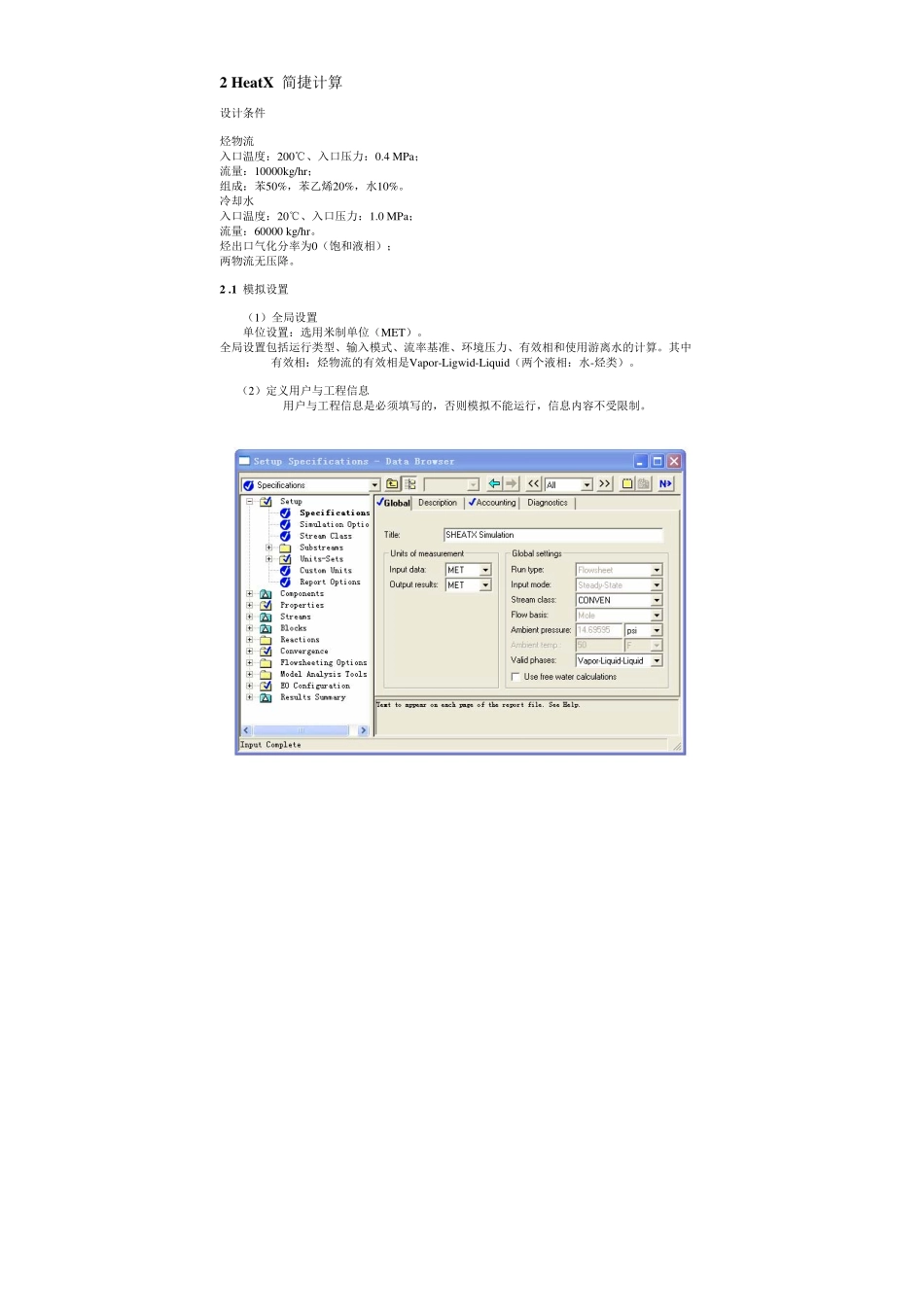

Aspenplus换热器模拟概述换热器,冷却器,阀门,与功有关的结果不需要时的泵和压缩机两股物流的换热器当知道几何尺寸时核算管壳式换热器多股热流和冷流换热器两股物流的换热器LNG换热器管壳式换热器包括釜式再沸器错流式换热器包括空气冷却器换热器模块Heater加热器/冷却器确定出口物流的热HeatX双物流换热器在两个物流之间换MHeatX多物流换热器在多股物流之间换Hetran管壳式换热器与BJAC管壳式换程序Aerotran空冷换热器与BJAC空气冷却口程序(1)BlockSetupSpecification页BlockSetupSpecification定义Calculation选择计算方法Shortcut简捷计算Detailed详细计算Hetran-RigorousHeatX换热器1.概述HeatX有两种简捷法和严格法计算模型。简捷法(Shortcut)计算不需要换热器结构或几何尺寸数据,可以使用最少的输入量来模拟一个换热器。Shortcut模型可进行设计模拟两种计算,其中设计计算依据工艺参数和总传热系数估算出传热面积。严格法(Detailed)可以用换热器几何尺寸去估算传热膜系数、总传热系数、压降、对数平均温差校正因子等。严格法核算模型对HeatX提供了较多的规定选项,但也需要较多的输入。Detailed模型不能进行设计计算。可以将HeatX的Shortcut和Detailed结合完成换热器设计计算。首先依据给定的设计条件用Shortcut估算传热面积,然后依据Shortcut的计算结果用Detailed进行核算。在使用HeatX模型前,首先要弄清下面这些问题:(1)HeatX能够模拟的管壳换热器类型逆流和并流换热器;弓形隔板TEMAE,F,G,H,J和X壳换热器;圆形隔板TEMAE和F壳换热器;裸管和翅片管换热器。(2)HeatX能够进行的计算全区域分析;传热和压降计算;显热、气泡状气化、凝结膜系数计算;内置的或用户定义的关联式。(3)HeatX不能进行进行的计算机械震动分析计算;估算污垢系数。(3)Hesttx需要的输入规定必须提供下述规定之一换热器面积或几何尺寸;换热器热负荷;热流或冷流的出口温度;在换热器两端之一处的接近温度;热流或冷流的过热度/过冷度;热流或冷流的气相分率(气相分率为0表饱和液相);热流或冷流的温度变化。2HeatX简捷计算设计条件烃物流入口温度:200℃、入口压力:0.4MPa;流量:10000kg/hr;组成:苯50%,苯乙烯20%,水10%。冷却水入口温度:20℃、入口压力:1.0MPa;流量:60000kg/hr。烃出口气化分率为0(饱和液相);两物流无压降。2.1模拟设置(1)全局设置单位设置:选用米制单位(MET)。全局设置包括运行类型、输入模式、流率基准、环境压力、有效相和使用游离水的计算。其中有效相:烃物流的有效相是Vapor-Ligwid-Liquid(两个液相:水-烃类)。(2)定义用户与工程信息用户与工程信息是必须填写的,否则模拟不能运行,信息内容不受限制。2.2定义流程2.3定义组份查看二元交互参数。2.4定义物性计算方法和模型对于烃物流,用NRTL-RK物性方法,其他设置由系统默认确定。2.5定义物流定义水入口条件:定义烃入口条件2.6SHeterX模块定义我们重点介绍换热器单元操作模块定义是的内容。2.6.1BlockSetup设置应用计算传热面积等只计算出口条件这里选择Design模型,规定Hotstreamoutletvaporfraction(热物流出口气化分率)为0,即出口烃为饱和液相。则模拟程序将给出传热面积、热负荷及其它出口参数。换热器模块Heater加热器/冷却器确定HeatX双物流换热器在两MHeatX多物流换热器在多Hetran管壳式换热器与B程序Aerotran空冷换热器与B口程(1)BlockSetupSpecification页BlockSetupSpecification定Calculation选择计算方法Shortcut简捷计算Detailed详细计算Hetran-RigorousType模拟类型Rating核算Design设计计算Simulation模拟Flowarrangement流程安排ShortcuHotfluid热流体Flowdirection流动方向逆流Countcurrent并流Co-current多MultipExchangerspecification计算规定Sifiti规定选择项(2)BlockSetupLMTD页定义对数平均温差较正因子。Shortcut不可选择这里选择Constant,LMTD校正因子是一个常数。(3)SetupUMethods页定义常数每个区域一个常数值幂率表达式Shortcut不可选换热器模块Heater加热器/冷却器确HeatX双物流换热器在MHeatX多物流换热器在Hetran管壳式换热器与程Aero...
