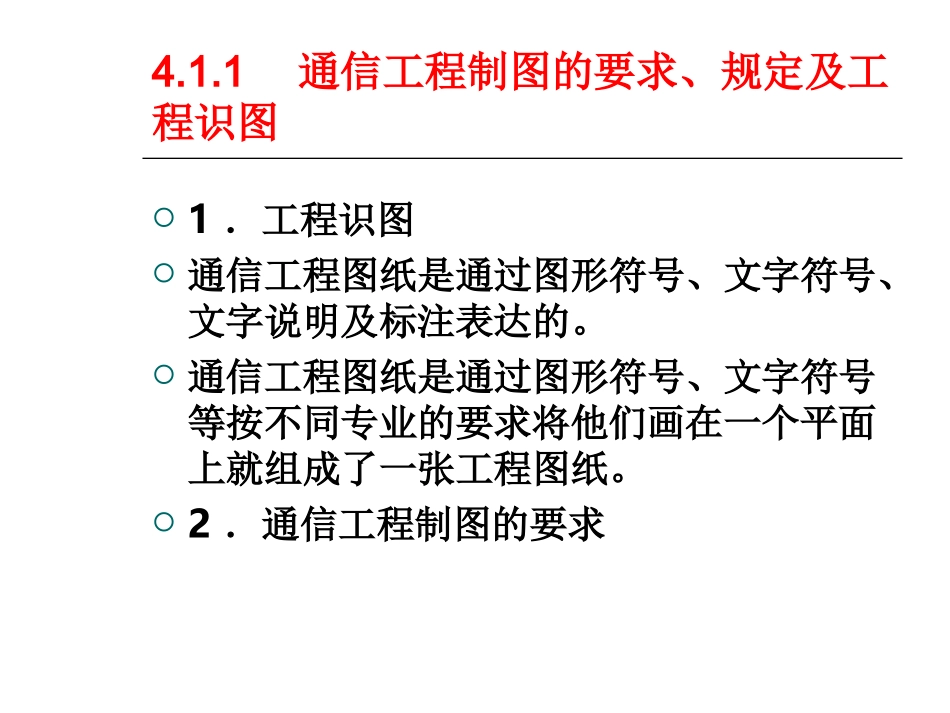

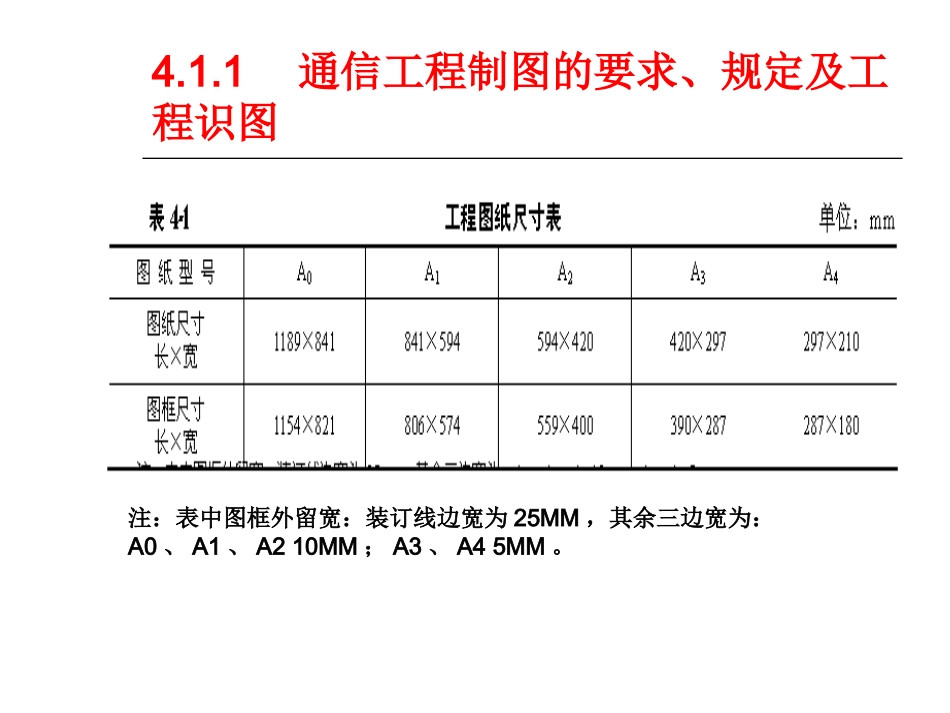

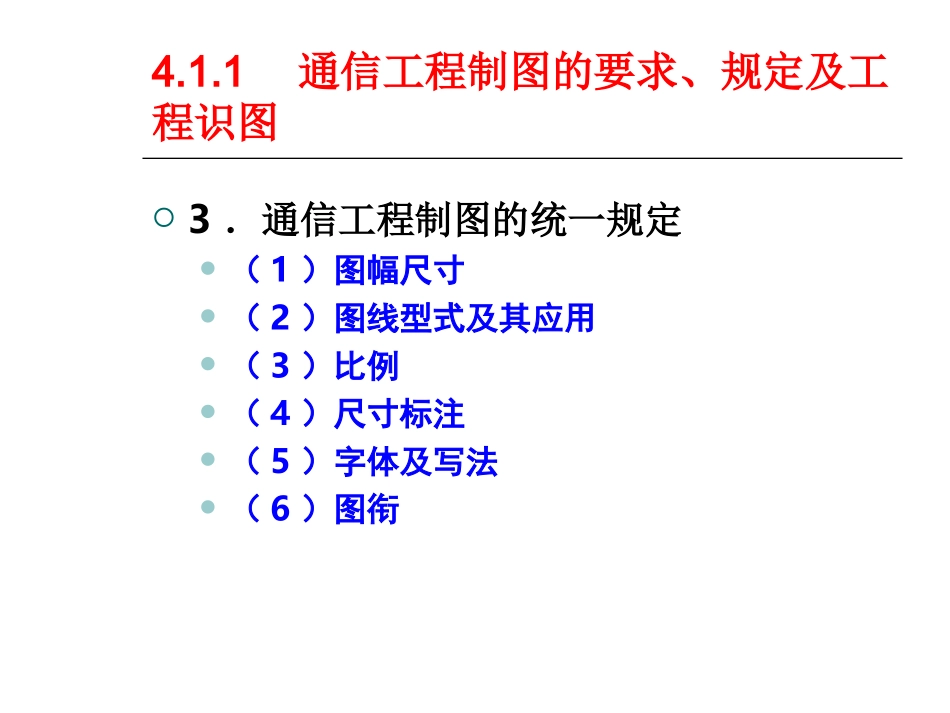

4.1.1通信工程制图的要求、规定及工程识图1．工程识图通信工程图纸是通过图形符号、文字符号、文字说明及标注表达的。通信工程图纸是通过图形符号、文字符号等按不同专业的要求将他们画在一个平面上就组成了一张工程图纸。2．通信工程制图的要求4.1.1通信工程制图的要求、规定及工程识图3．通信工程制图的统一规定（1）图幅尺寸（2）图线型式及其应用（3）比例（4）尺寸标注（5）字体及写法（6）图衔4.1.1通信工程制图的要求、规定及工程识图注：表中图框外留宽：装订线边宽为25MM，其余三边宽为：A0、A1、A210MM；A3、A45MM。4.1.1通信工程制图的要求、规定及工程识图4.1.1通信工程制图的要求、规定及工程识图表4-3通信工程勘察设计图衔的规格要求表4.1.1通信工程制图的要求、规定及工程识图图纸编号的组成可分为四段，按以下顺序排列：4.1.1通信工程制图的要求、规定及工程识图4.1.1通信工程制图的要求、规定及工程识图4.1.1通信工程制图的要求、规定及工程识图4.1.1通信工程制图的要求、规定及工程识图4.1.1通信工程制图的要求、规定及工程识图4.1.2通用图例图例是用来表示设计意图的符号。通用图例是指一些限定符号、器件符号及地图符号等，如表4-6、表4-7和表4-8所示。4.1.2通用图例4.1.2通用图例4.1.2通用图例4.1.2通用图例4.1.2通用图例4.1.2通用图例4.1.2通用图例4.1.2通用图例4.1.2通用图例4.1.2通用图例4.1.2通用图例4.1.2通用图例4.1.2通用图例4.1.2通用图例4.1.2通用图例表4-8地图符号（7）序号图形符号说明31竹林32塔33水闸34护坡或护坎注：*号用护坡尺寸或坎高（m）代替35城墙4.1.2通用图例表4-8地图符号（8）序号图形符号说明36水准点37线路与标志物的关系，其中：N——线路转点编号或桩号d——线路与标志物的距离38指北标志39接图号标志40图内接断开线标志4.1.2通用图例表4-8地图符号（9）序号图形符号说明40图内接断开线标志41相邻图纸位置表示法其中：N1，N2，N3，N4为相邻图纸的编号；中间黑框为本图位置42国界43省界44地区界4.1.3通信线路工程常用图例在通信线路工程和建筑与建筑群综合布线系统工程中常用的图例可分为4个部分：通信管道、光（电）缆敷设、通信杆路和综合布线，如表4-9至表4-12所示。4.1.3通信线路工程常用图例表4-9通信管道符号（1）序号标准图形符号说明1原有水泥管道（4个6孔水泥管块组合的24孔管道，段长90m）2原有塑料管道（12根内径为90mm的单孔塑料管组合的管道，段长90m）3原有钢管管道（12根外径为100mm的单孔钢管组合的管道，段长90m）4新建水泥管道（4个6孔水泥管块组合的24孔管道，段长90m），线宽0.6mm5拆除塑料管道（12根内径为90mm的单孔塑料管组合的管道，段长90m）4.1.3通信线路工程常用图例表4-9通信管道符号（2）序号标准图形符号说明6扩建管道平面图（上面细线为原有管道，下面粗线为新建管道，改建人孔程式可用文字具体表示，M1和M2为人孔编号）7原有管道断面（6孔管道，并做管道基础，管孔材料可为水泥管、钢管、塑料管等）8新建塑料或钢管管道断面（上面为6孔水泥管道，下面做管道基础）9※混凝土管道基础加筋（Φ6mm，Φ10mm为受力钢筋的直径，按管道基础不同，分成一立、一平、二立、四平B、三立或二平、八立型等）10※砖砌通信光（电）缆通道（按通道宽度不同，x为1.6m，1.5m，1.4m，1.2m，L为长度4.1.3通信线路工程常用图例表4-9通信管道符号（3）序号标准图形符号说明11※原有过桥管道（箱体内或吊挂式）断面12※原有过河或过铁路管道断面（大双细线圆为过河钢管或过铁路顶管，小圆为11根单孔塑料管或钢管）13局前人孔（原有为细线，新建为粗线）14原有直通型人孔（注：有大号、中号、小号之分，中直表示中号直通型人孔，N1为人孔编号）15新建直通型人孔（中直表示中号直通型人孔，N1为人孔编号）4.1.3通信线路工程常用图例表4-9通信管道符号（4）序号标准图形符号说明16斜通型人孔（注：大类有大号、中号、小号之分，小类分为15°，30°，45°，60°，75°，中斜30°表示中号30°斜通型人孔，N1为人孔编号）17三通型人孔（注：有大号、中号、小号之分，中三表示中号三通型人孔，N1...
