土木工程力学03任务0007VIP专享VIP免费

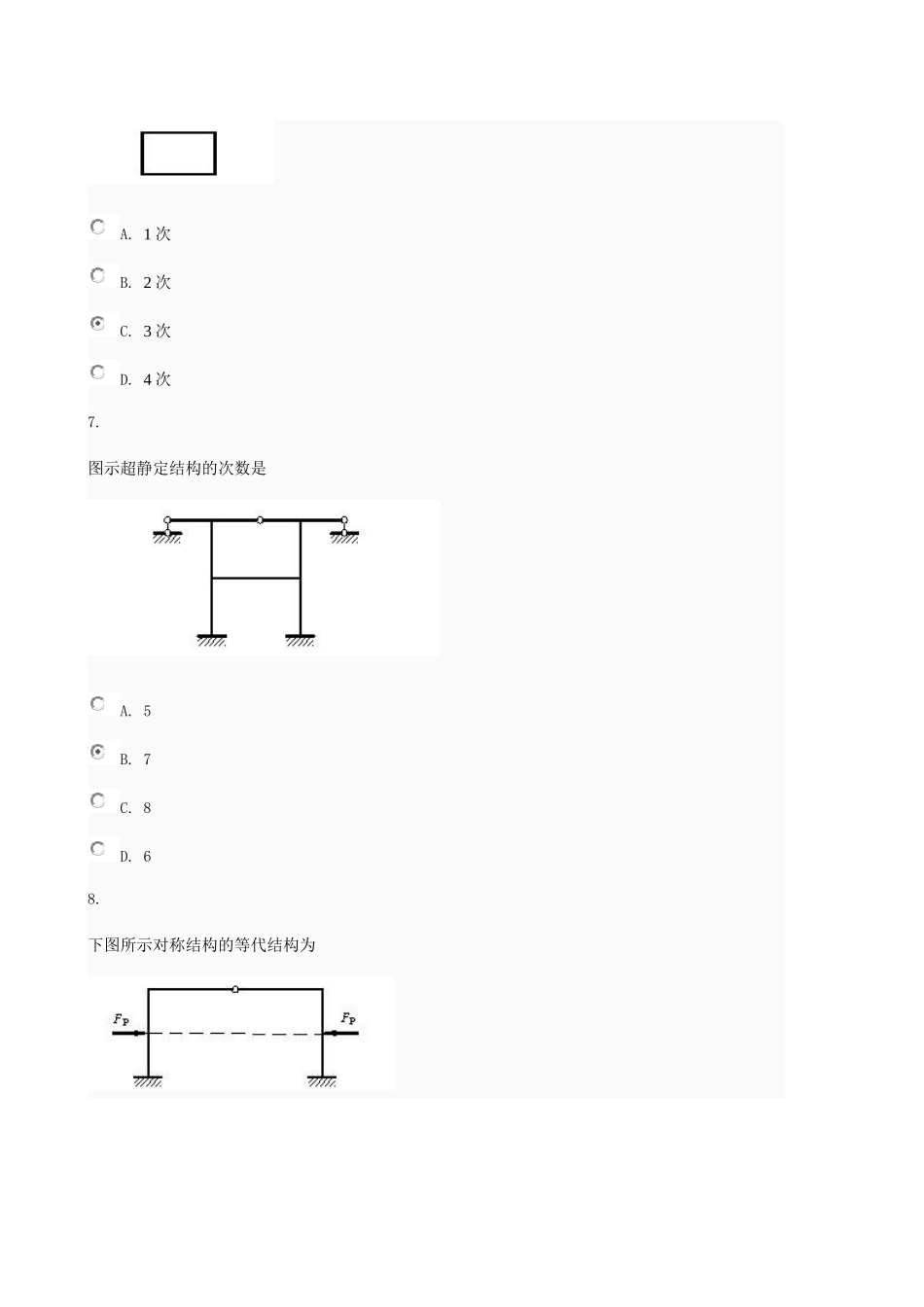

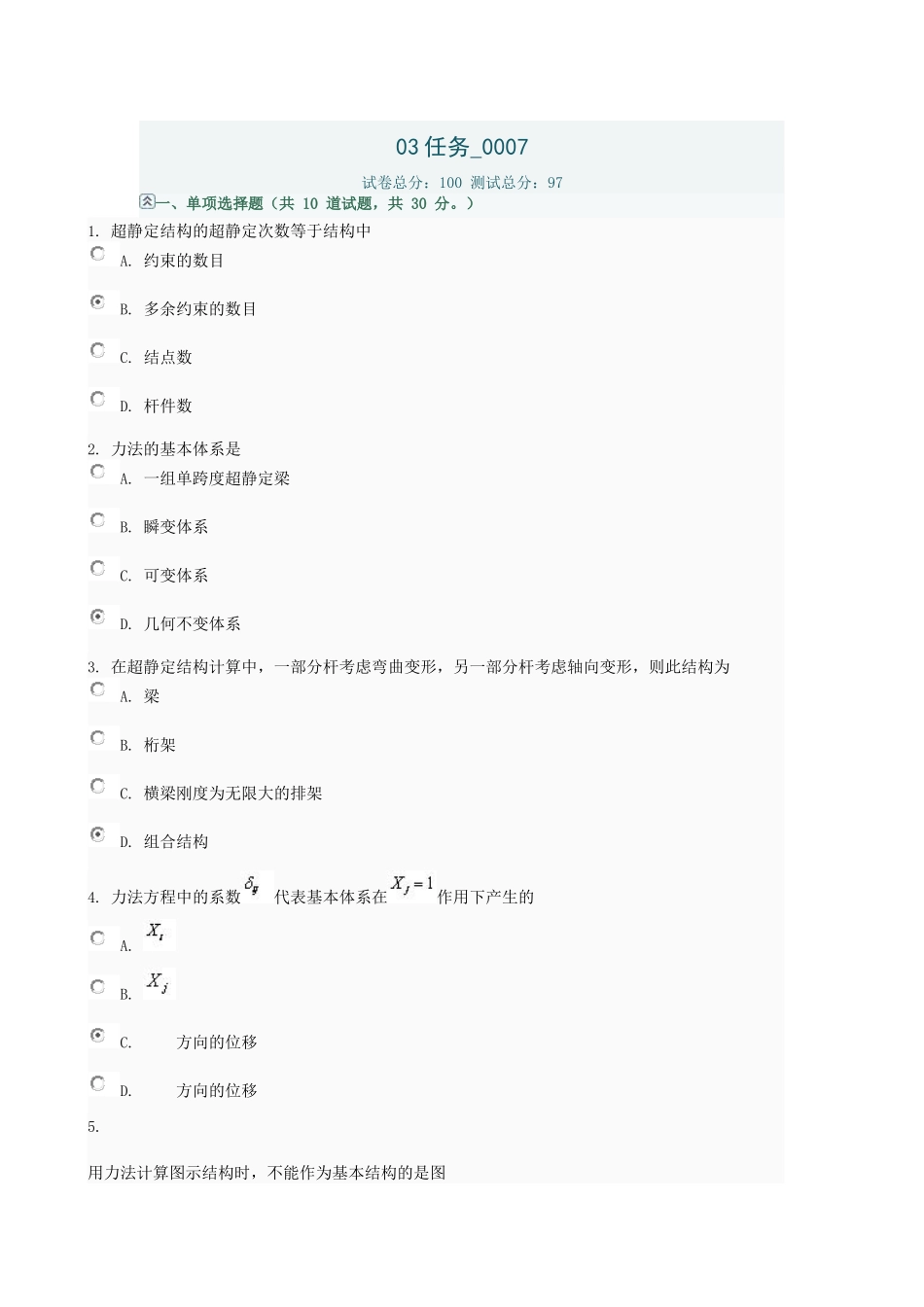

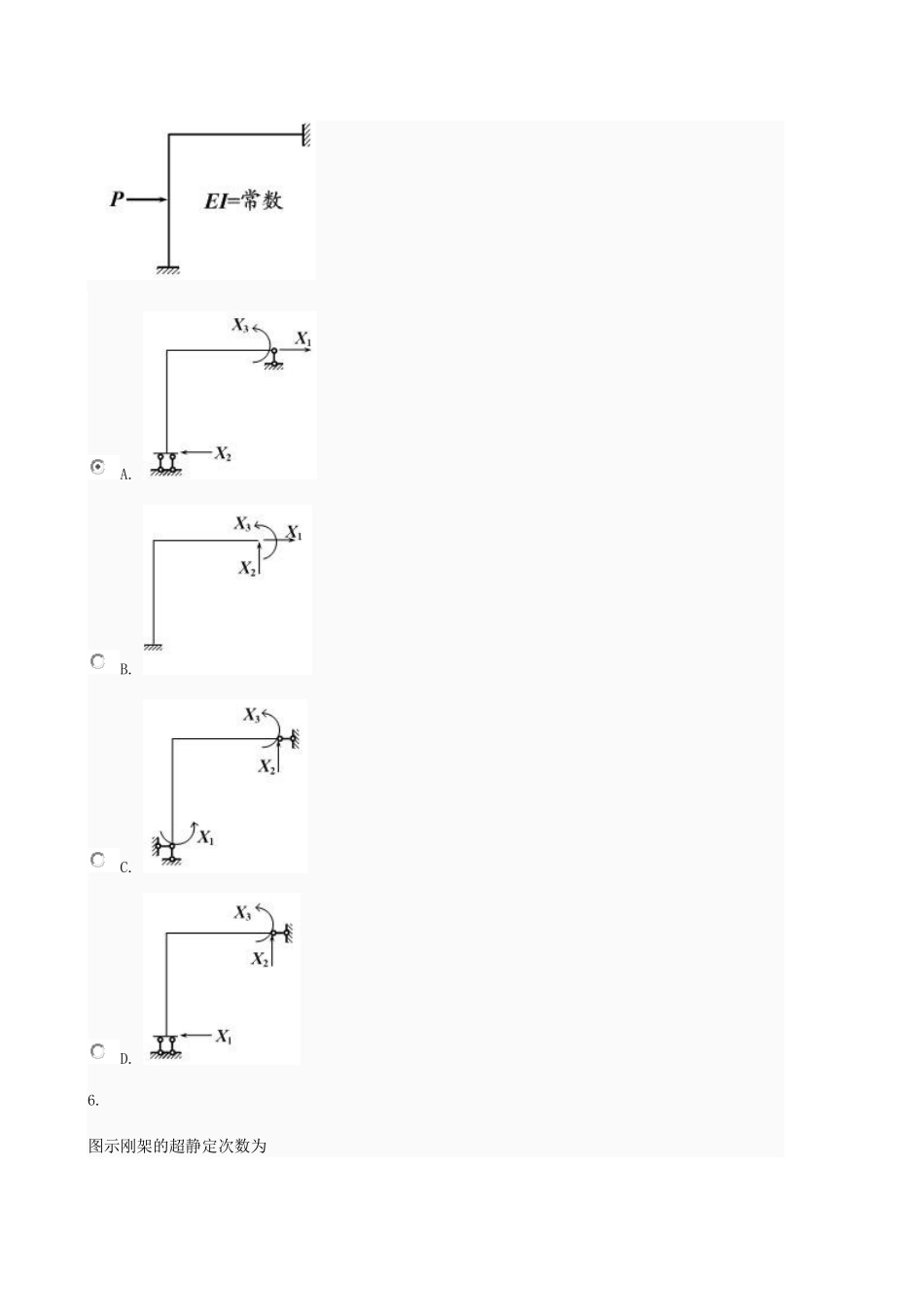

03任务_0007试卷总分：100测试总分：97一、单项选择题（共10道试题，共30分。）1.超静定结构的超静定次数等于结构中A.约束的数目B.多余约束的数目C.结点数D.杆件数2.力法的基本体系是A.一组单跨度超静定梁B.瞬变体系C.可变体系D.几何不变体系3.在超静定结构计算中，一部分杆考虑弯曲变形，另一部分杆考虑轴向变形，则此结构为A.梁B.桁架C.横梁刚度为无限大的排架D.组合结构4.力法方程中的系数代表基本体系在作用下产生的A.B.C.方向的位移D.方向的位移5.用力法计算图示结构时，不能作为基本结构的是图A.B.C.D.6.图示刚架的超静定次数为A.1次B.2次C.3次D.4次7.图示超静定结构的次数是A.5B.7C.8D.68.下图所示对称结构的等代结构为A.B.C.D.9.下图所示对称结构A截面不为零的是A.竖向位移B.弯矩C.转角D.轴力10.下图所示对称结构A截面不为零的是A.水平位移B.轴力C.剪力D.弯矩二、判断题（共10道试题，共30分。）1.图示结构的超静定次数是n=3。A.错误B.正确2.同一结构选不同的力法基本体系，所得到的力法方程代表的位移条件相同。A.错误B.正确3.力法的基本方程使用的是位移条件；该方法只适用于解超静定结构。A.错误B.正确4.对称结构在反对称荷载作用下，对称轴穿过的截面只有反对称的内力。A.错误B.正确5.图示结构有两次超静定。A.错误B.正确6.超静定次数一般不等于多余约束的个数。A.错误B.正确7.力法典型方程是根据平衡条件得到的。A.错误B.正确8.温度改变在静定结构中不引起内力；温度改变在超静定结构中引起内力。A.错误B.正确9.求超静定结构的位移时，可将虚拟单位荷载加在任意静定的基本体系上。A.错误B.正确10.温度改变对超静定结构不产生内力和反力。A.错误B.正确三、计算题（共3道试题，共40分。）1.下载计算题，完成后将正确答案（A、B、C或D）写在答题框中。（格式如：空1：A；空2：B）用力法计算图示结构.doc用力法计算图示结构，作弯矩图。EI=常数。（15分）解：(1)选取基本体系（空1）（2分）ABC(2)列力法方程(空2)（1分）AΔ1=δ11X1+Δ1P=0BΔ1=δ11X1+Δ1P=0Δ2=δ11X2+Δ2P=0(3)作¯M1图（空3）（2分）作MP图（空4）（2分）(单位：m)(单位：m)AB(单位：m)(单位：m)CD(单位：kN⋅m)(单位：kN⋅m)EF(4)求系数和自由项由图乘法计算11、1Pδ11=∑∫¯M12EIds=（空5）（2分）323EI163EI563EI243EIABCDΔ1P=∑∫¯M1MPEIdS=（空6）（2分）12803EI−12803EI13603EI−13603EIABCD解方程可得X1=（空7）（2分）−40kN−42.5kN−85kN−24.3kNABCD40kN42.5kN85kN24.3kNEFGH(5)由叠加原理作M图（空8）（2分）(单位：kN⋅m)(单位：kN⋅m)AB(单位：kN⋅m)(单位：kN⋅m)CD(1)C;(2)A;(3)C;(4)F;(5)A;(6)D;(7)F;(8)B2.下载计算题，完成后将正确答案（A、B、C或D）写在答题框中。（格式如：空1：A；空2：B）力法解图示结构.doc力法解图示结构，并作弯矩图。杆件EI为常数。（15分）解：(1)利用对称性结构取半边结构如图（空1）所示。（5分）ABCD(2)作出一半刚架弯矩图如图（空2）所示。（5分）ABCD(3)作整个刚架弯矩图如图（空3）所示。（5分）ABCD3.下载计算题，完成后将正确答案（A、B、C或D）写在答题框中。（格式如：空1：A；空2：B）03计算007.doc用力法计算图示结构，作弯矩图。I1:I2=1:4。（10分）解(1)选取基本体系（A）(1)B;(2)C;(3)A(2)列力法方程(A)Δ1=δ11X1+Δ1P=0(3)作¯M1图（空1）（2分）作MP图（空2）（2分）(单位：m)(单位：m)AB(单位：m)(单位：kN⋅m)(单位：kN⋅m)CDE(单位：kN⋅m)F(4)求系数和自由项由图乘法计算11、1Pδ11=∑∫¯M12EIds=（空3）（2分）−18EI1−468EI218EI1+400EI218EI1+200EI218EI1+468EI2ABCDΔ1P=∑∫¯M1MPEIdS=（空4）（2分）−36EI1−936EI236EI1+936EI236EI1+800EI236EI1+400EI2ABCD解方程可得X1=（空5）（1分）−2kN2kN−1.5kN−4.5kNABCD(5)由叠加原理作M图（空6）（1分）(单位：kN⋅m)(单位：kN⋅m)AB(单位：kN⋅m)(单位：kN⋅m)CD总体评价：(1)A;(2)F;(3)D;(4)B;(5)A;(6)B
