房屋建筑学_武汉理工大学_第四版_第二章_建筑平面设计(2.1-2.3)VIP专享VIP免费

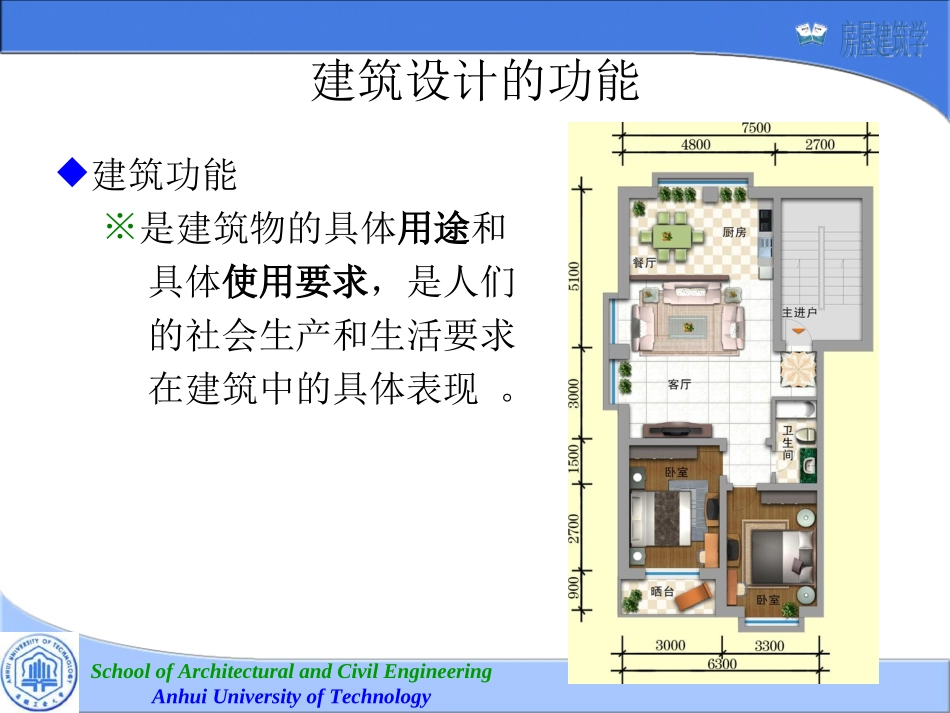

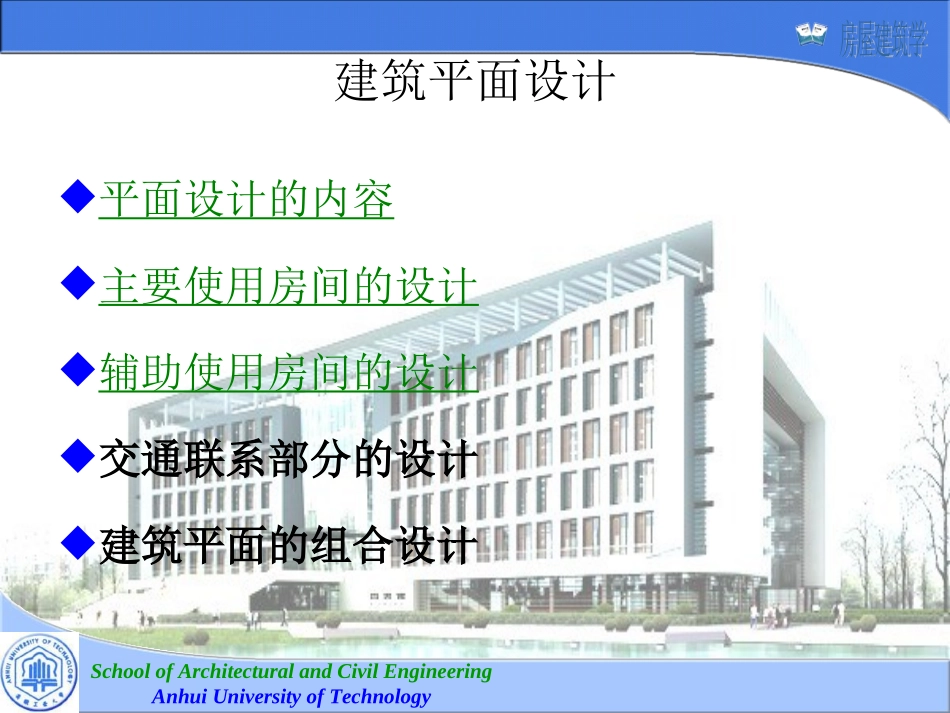

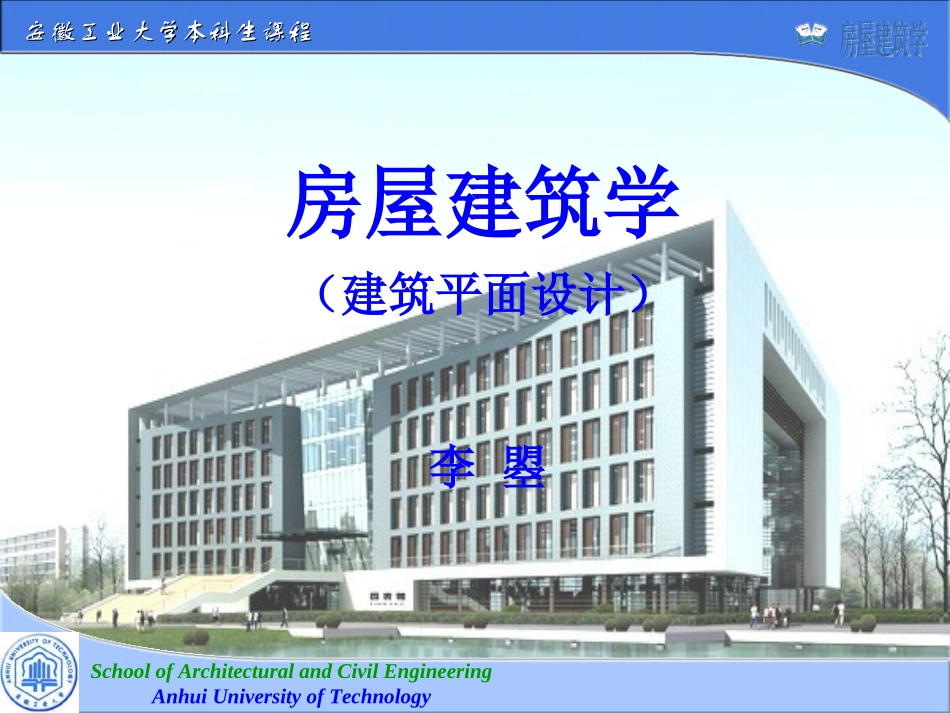

SchoolofArchitecturalandCivilEngineeringAnhuiUniversityofTechnology房屋建筑学（建筑平面设计）安徽工业大学本科生课程安徽工业大学本科生课程李曌SchoolofArchitecturalandCivilEngineeringAnhuiUniversityofTechnology建筑平面设计平面设计的内容主要使用房间的设计辅助使用房间的设计交通联系部分的设计建筑平面的组合设计SchoolofArchitecturalandCivilEngineeringAnhuiUniversityofTechnology建筑设计的功能建筑功能※是建筑物的具体用途和具体使用要求，是人们的社会生产和生活要求在建筑中的具体表现。SchoolofArchitecturalandCivilEngineeringAnhuiUniversityofTechnology平面图——建筑物各层的水平剖切图，是从各层标高以上大约直立的人眼的高度将建筑物水平剖切后朝下看所得的该层的水平投影图。既表示建筑物在水平方向各部分之间的组合关系，又反映各建筑空间与围合它们的垂直构件之间的相关关系。从空间的使用性质来分析，主要可以归纳为使用和交通联系两部分指满足主要使用功能和辅助使用功能的那部分空间。例如住宅中的起居室、卧室等起主要功能作用的空间和卫生间、厨房等起次要功能作用的空间，工业厂房中的生产车间等起主要功能作用的空间和仓库、更衣室、办公室等起次要功能作用的空间指专门用来连通建筑物的各使用部分的那部分空间。例如许多建筑物的门厅、过厅、走道、楼梯、电梯等等建筑平面设计SchoolofArchitecturalandCivilEngineeringAnhuiUniversityofTechnology某住宅平面SchoolofArchitecturalandCivilEngineeringAnhuiUniversityofTechnology民用建筑的平面组成使用部分交通联系部分建筑构件SchoolofArchitecturalandCivilEngineeringAnhuiUniversityofTechnology建筑平面设计的内容和任务从组成平面各部分的使用性质来分析※建筑物由使用部分和交通联系部分组成。※使用部分是指各类建筑物中的主要使用房间和辅助使用房间※交通联系部分是建筑物中各房间之间、楼层之间和室内与室外之间联系的空间从平面设计空间功能来分析※单个房间的平面设计。※平面组合设计建筑平面设计的任务※研究各部分的特征和相互联系，最终满足功能、技术、经济、美观的建筑要求SchoolofArchitecturalandCivilEngineeringAnhuiUniversityofTechnology使用房间的分类和设计要求生活用房工作学习用房公共活动用房（1）房间的面积、形状和尺寸要满足室内使用活动和家具、设备合理布置的要求；（2）门窗的大小和位置，应考虑房间的出入方便，疏散安全，采光通风良好；（3）房间的构成应结构布置合理，施工方便，有利于房间之间的组合，材料要符合相应的建筑标准；（4）室内空间、顶棚、地面、各个墙面和构件细部，要考虑人们的使用和审美要求。SchoolofArchitecturalandCivilEngineeringAnhuiUniversityofTechnology房间的面积室内使用面积组成※家具或设备所占面积※人在室内的使用活动面积（包括使用家具及设备时，近旁所需面积）※房间内部的交通面积考虑因素：容纳人数、家具设备及人们的使用活动面积SchoolofArchitecturalandCivilEngineeringAnhuiUniversityofTechnology房间的形状房间形状的确定，取决于功能、结构和施工条件，也要考虑房间的空间艺术效果.SchoolofArchitecturalandCivilEngineeringAnhuiUniversityofTechnology特殊功能房间SchoolofArchitecturalandCivilEngineeringAnhuiUniversityofTechnology某小学六角形房间平面组合房间形状确定建筑功能结构特点施工条件空间艺术效果SchoolofArchitecturalandCivilEngineeringAnhuiUniversityofTechnology房间的尺寸设备布置人员活动视听要求良好采光结构经济合理符合建筑模数SchoolofArchitecturalandCivilEngineeringAnhuiUniversityofTechnology教室中基本满足视听要求的平面范围和形状的几种可能性SchoolofArchitecturalandCivilEngineeringAnhuiUniversityofTechnology室内采光SchoolofArchitecturalandCivilEngineeringAnhuiUniversityofTechnology房间的门窗设置——宽度及数量民用建筑常用门的宽度为※分户门：1000-1200mm※住宅卧室：900mm※卫生间：700...
