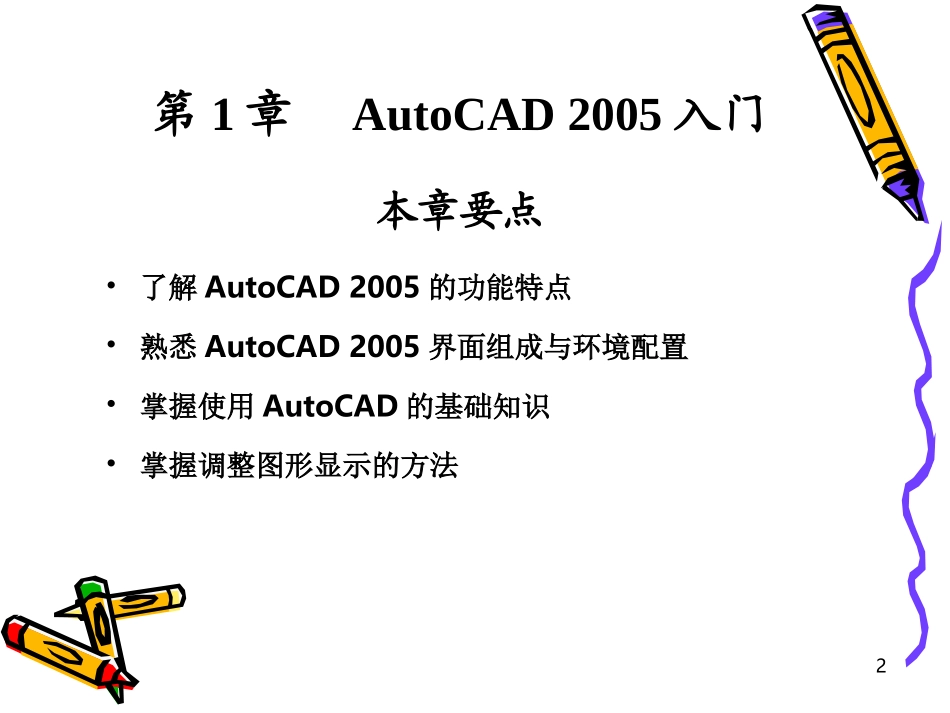

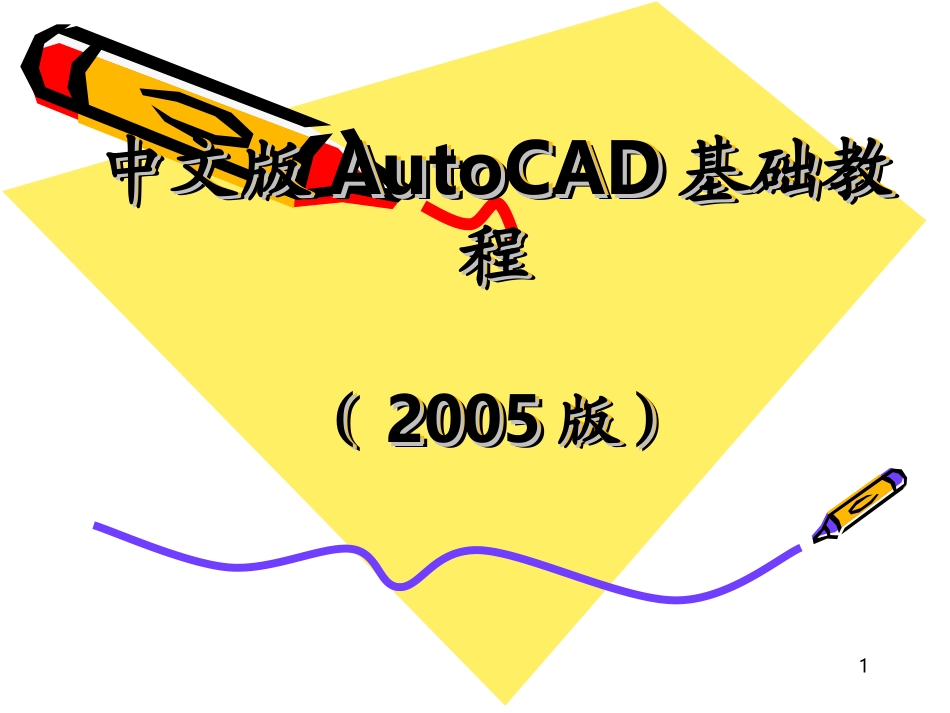

1中文版中文版AutoCADAutoCAD基础教基础教程程（（20052005版）版）中文版中文版AutoCADAutoCAD基础教基础教程程（（20052005版）版）2•了解AutoCAD2005的功能特点•熟悉AutoCAD2005界面组成与环境配置•掌握使用AutoCAD的基础知识•掌握调整图形显示的方法第1章AutoCAD2005入门本章要点31.1AutoCAD2005功能概览AutoCADAutoCAD是由美国是由美国AutodeskAutodesk公司开发的通用计算机公司开发的通用计算机辅助设计辅助设计(ComputerAidedDesign(ComputerAidedDesign，，CAD)CAD)软件，具有软件，具有易于掌握、使用方便、体系结构开放等优点，能够绘制易于掌握、使用方便、体系结构开放等优点，能够绘制二维图形与三维图形、标注尺寸、渲染图形以及打印输二维图形与三维图形、标注尺寸、渲染图形以及打印输出图纸，目前已广泛应用于机械、建筑、电子、航天、出图纸，目前已广泛应用于机械、建筑、电子、航天、造船、石油化工、土木工程、冶金、地质、气象、纺织、造船、石油化工、土木工程、冶金、地质、气象、纺织、轻工、商业等领域。轻工、商业等领域。AutoCAD2007AutoCAD2007是是AutoCADAutoCAD系列软件的最系列软件的最新版本，与新版本，与AutoCADAutoCAD先前的版本相比，它先前的版本相比，它在性能和功能方面都有较大的增强，同时保在性能和功能方面都有较大的增强，同时保证与低版本完全兼容。证与低版本完全兼容。41.1.1绘制平面图形在AutoCAD的“绘图”工具栏中提供了丰富的平面绘图工具，利用它们可以绘制直线、多段线、圆、矩形、多边形、椭圆等基本图形，再借助于“修改”工具栏中的修改工具和“标注”工具栏中的标注工具，便可以绘制出各种各样的平面图形，如图1-1所示。51.1.2绘制轴测图使用AutoCAD也可以绘制轴测图，如图1-2所示。轴测图实际上是二维图形，它采用了一种二维绘图技术来模拟三维对象沿特定视点产生的三维平行投影效果，但在绘制方法上不同于一般平面图形的绘制。如：在轴测图中，绘制的与X、Y、Z轴平行的直线要与水平线成30°、150°、90°等角度，绘制的圆应呈椭圆形等。61.1.3绘制三维图形在AutoCAD中，不仅可以将一些平面图形通过拉伸、设置标高和厚度转换为三维图形，还可以使用“绘图”>“曲面”菜单中的菜单项绘制三维曲面、三维网格、旋转曲面等曲面，以及使用“绘图”>“实体”菜单中的菜单项绘制圆柱体、球体、长方体等基本实体。如果再借助于“修改”菜单中的有关工具，就可以绘制出各种复杂的三维图形，如图1-3所示。781.1.4注释和标注图形尺寸对绘制的图形进行注释和标注尺寸是整个绘图过程中不可缺少的一步。通过为图形加上注释，可对图形进行说明，如零件的粗糙度、技术要求等。在AutoCAD的“标注”菜单和“标注”工具栏中包含了一套完整的尺寸标注和编辑命令，使用它们可以方便地标注图形上的各种尺寸，如线性尺寸、角度、直径、半径、坐标、公差等，并且标注的对象可以是平面图形，也可以是三维图形，如图1-4所示。91.1.5渲染图形在AutoCAD中，不仅可以使用“视图”>“着色”菜单中的菜单项对图形进行简单地着色处理，还可以使用“视图”>“渲染”菜单中的菜单项为图形指定光源、场景、材质，并进行高级渲染，如图1-5左图所示。101.1.6输出图形在AutoCAD中，为了便于输出各种规格的图纸，系统提供了两种工作空间，一种被称为模型空间，用户大部分的绘图工作都在该空间完成；一种被称为图纸空间（布局），当用户在模型空间绘制好图形后，可在图纸空间设置图纸规格、安排图纸布局，以及为图形加上标题块等信息，如图1-5右图所示。111.1.6AutoCAD在建筑设计中的应用我国众多的建筑和工程设计人员大多数都是从学习AutoCAD开始接触CAD应用技术的。同时，国内的独立软件开发商和AutoCAD产品增值开发商，也相继开发了很多以ＡutoCAD作为平台的建筑专业设计软件，如ABD、建筑之星ArchStar、圆方、天正Tangent、华远House、容创达RCD等。要熟练运用这些专业软件，首先必须熟悉和掌握AutoCAD。121.1.7欣赏131.1.7欣赏141.1.7欣赏151.1.7欣赏161.1.7欣赏171.1.7欣赏181.2软件的安装191.3AutoCAD2005界面组成与环境配置启动AutoCAD2005后，用户...
