第一章 土方工程-2-1VIP专享VIP免费

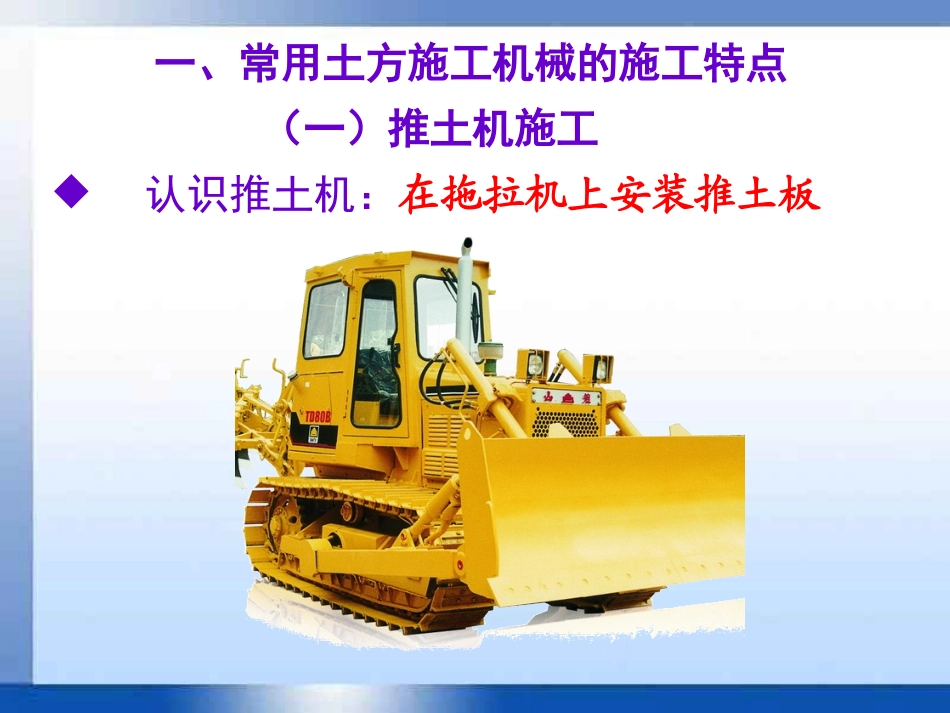

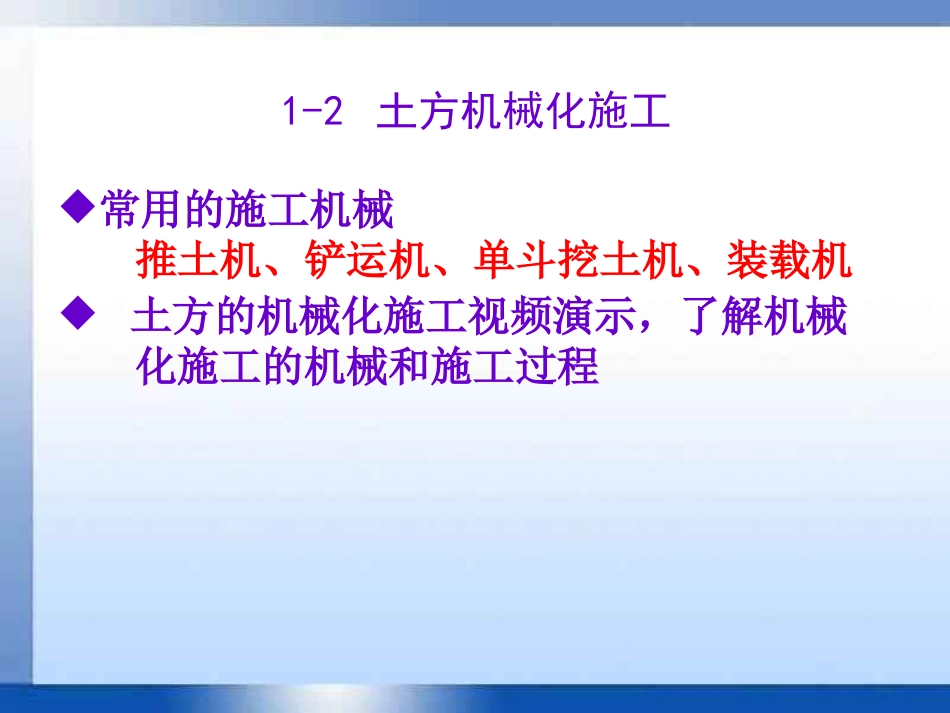

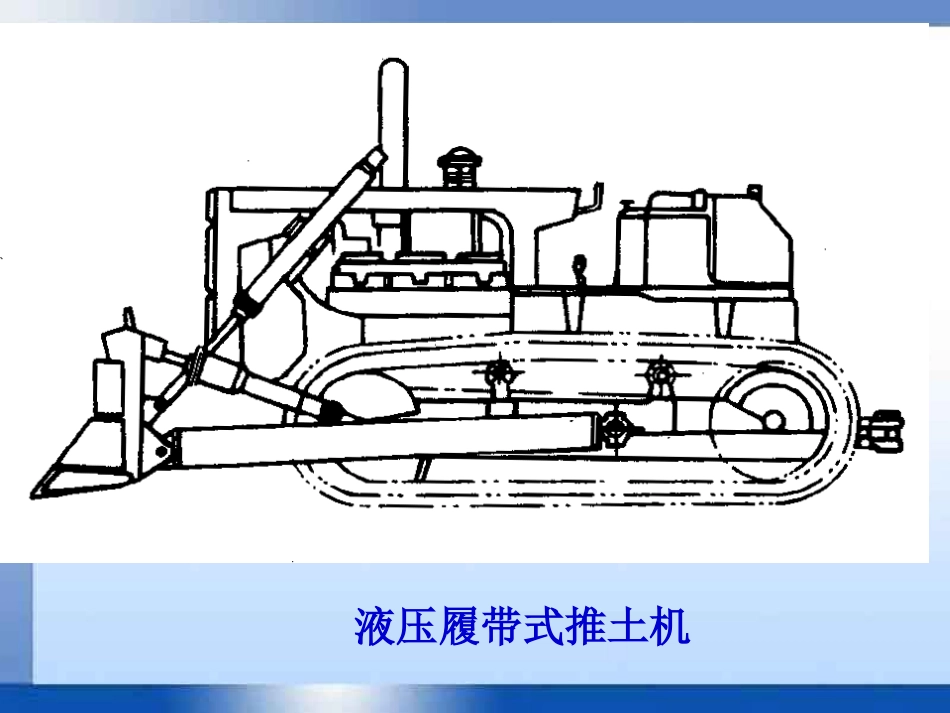

1-2土方机械化施工常用的施工机械推土机、铲运机、单斗挖土机、装载机土方的机械化施工视频演示，了解机械化施工的机械和施工过程一、常用土方施工机械的施工特点（一）推土机施工认识推土机：在拖拉机上安装推土板液压履带式推土机液压轮胎式推土机铲刀可回转的液压履带式推土机推土机推土机的特点和应用操纵灵活，运转方便，需工作面小，速度快能爬30度左右的缓坡，开挖1.5米内的基坑能推挖1～3类土，经济运距100米内，效率最高60米。多用于场地平整和清理，也可用来松土或土方压实推土机作业方法及提高生产率的措施下坡推土并列推土下坡推土法并列推土法分堆集中，一次推送法推土机生产率的计算推土机小时生产率，按下式计算3600hvsqQTK推土机台班生产率8nhBPQKTv:从推土到将土送到填土地点的循环延续时间（s）q:推土机每次的推土量(m3)Ks:土的可松性系数KB:系数，一般在0.72～0.75之间（二）铲运机施工认识铲运机铲运机是一种利用装在前后轮轴或左右履带之间的带有铲刃的铲斗，在行进中顺序完成铲削、装载、运输和卸铺的铲土运输机械。铲运机由牵引机械和土斗组成，按行走方式分拖式和自行式两种。按铲斗操纵系统分，有油压式和索式。自行式铲运机拖式铲运机铲运机的特点和应用能综合完成挖、运、平、填等全部土方施工工序，对道路要求低，操纵灵活，运转方便，生产率高。常应用于大面积场地平整、开挖大基坑、沟槽及填筑路基、堤坝等工程。适用于铲运含水量不大于27%的松土和普通土，不适于在砾石层和冻土地带及沼泽区工作。在铲运较坚硬的土时，宜先松土。经济运距：自行式铲运机800～1500m，拖式铲运机600m，运距为200～300m时效率最高。斗容量确定后，生产率的高低取决于机械的开行路线和施工方法。1、铲运机的开行路线•铲运机的开行路线应根据填方、挖方区的分布情况并结合具体条件合理选择，主要有环形路线和8字形路线两种形式。•环形路线：简单、常用。示意图•8字形路线：轮流在两个工作面进行。适用于取土坑较长的路基填筑及坡度较大的场地平整。示意图2、铲运机的施工方法•下坡铲土利用有利地形，借助铲运机重力加大铲土能力，缩短装土时间，提高生产率。•跨铲法在较坚硬的土中挖土时，可预留土埂间隔铲土。土埂高度应不大于300mm,宽度不大于铲运机两履带间净距。•助铲法在坚硬的土层中铲土时，以推土机协助铲土。3、铲运机生产率的计算铲运机铲土推土机助铲助铲法示意图双铲联运法示意图（3）单斗挖土机施工单斗挖土机根据其行走方式的不同，分为履带式或轮胎式两类。单斗挖土机按工作装置不同，可分为正铲、反铲、拉铲和抓铲四种(示意图)。单斗挖土机按其操纵机构的不同，可分为机械式和液压式两类。单斗挖土机（类型）正铲挖掘机反铲挖掘机拉铲挖掘机抓铲挖掘机1、正铲挖土机认识正铲挖土机正铲挖土机的挖土特点：向前向上，强制切土，挖掘能力大，生产效率高。正铲挖土机的适用性:适用于开挖停机面以上的一～三类土，可用于开挖大型干燥基坑以及土丘等。正铲挖土机的开挖方式：示意图正向挖土、侧向斜土正向挖土、后方卸土正铲开挖基坑2、反铲挖土机•认识反铲挖土机挖土机械反铲挖土机的挖土特点后退向下，强制切土反铲挖土机的适用性开挖停机面以下的一～三类土，适用于挖基坑、基槽和管沟、有地下水的土或泥泞土。反铲挖土机的开挖方式示意图沟端开挖沟侧开挖反铲挖土机开挖方式3、拉铲挖土机认识拉铲挖土机拉铲挖土机的挖土特点后退向下，自重切土，挖土半径和挖土深度较大，不如反铲灵活，开挖精确性差。拉铲挖土机的适用性适用于停机面以下的一、二类土，可用于开挖大而深的基坑或水下挖土。拉铲挖土机的开挖方式沟端开挖沟侧开挖4、抓铲挖土机认识抓铲挖土机抓铲挖土机的挖土特点直上直下，自重切土，挖掘力较小抓铲挖土机的适用性开挖停机面以下的一、二类土，对施工面狭窄而深的基坑、深槽、深井采用抓铲可取得理想效果，也可用于场地平整中的土堆与土丘的挖掘。抓铲还可用于挖取水中淤泥、装卸碎石、矿碴等松散材料。（四）装载机装载机的功用：–用...
