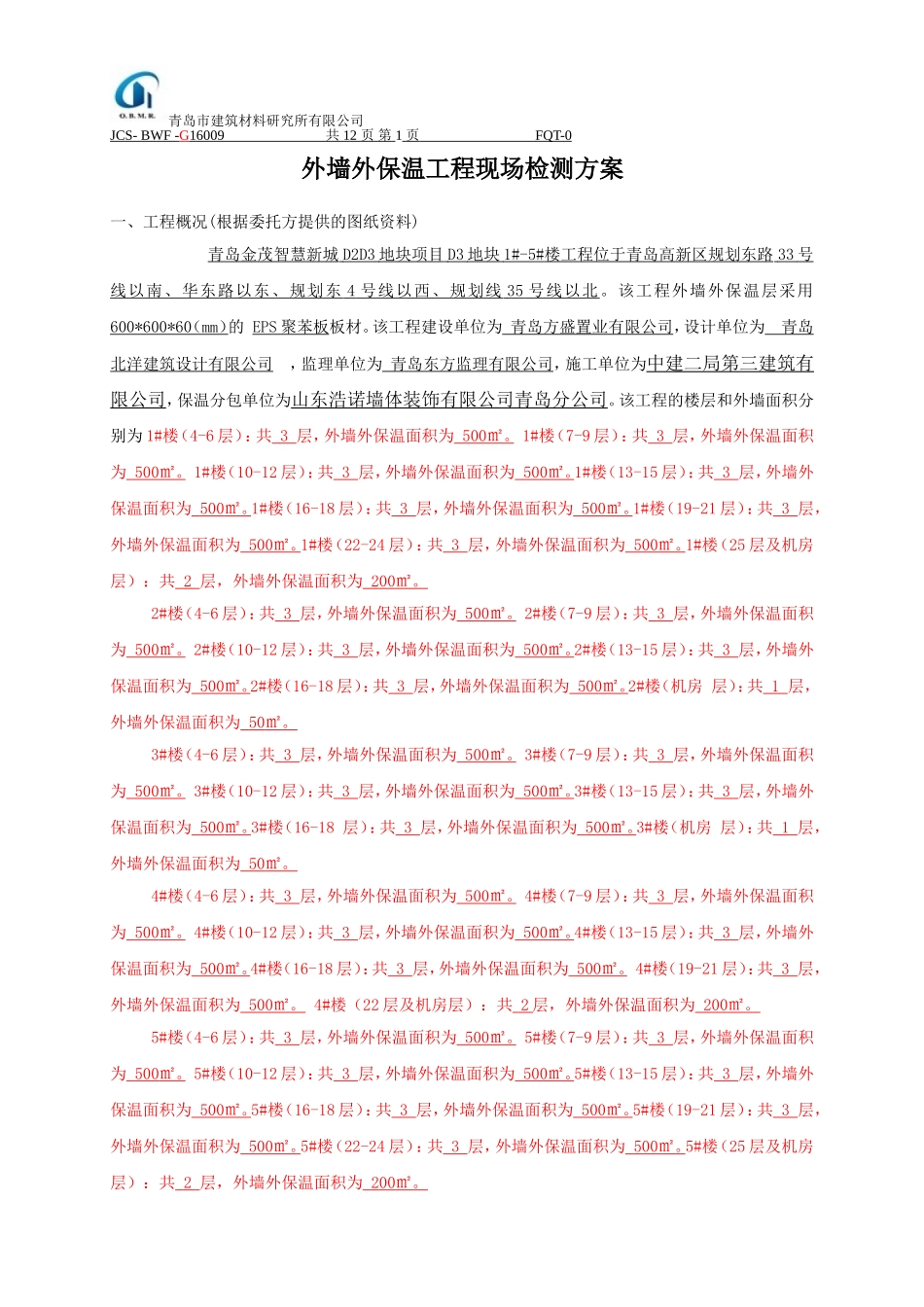

外墙外保温工程现场检测方案（JCS-BWF-G16009）编制人：审批人：青岛市建筑材料研究所有限公司二○一六年五月三日青岛市建筑材料研究所有限公司JCS-BWF-G16009共12页第1页FQT-0外墙外保温工程现场检测方案一、工程概况(根据委托方提供的图纸资料)青岛金茂智慧新城D2D3地块项目D3地块1#-5#楼工程位于青岛高新区规划东路33号线以南、华东路以东、规划东4号线以西、规划线35号线以北。该工程外墙外保温层采用600*600*60（mm）的EPS聚苯板板材。该工程建设单位为青岛方盛置业有限公司，设计单位为青岛北洋建筑设计有限公司，监理单位为青岛东方监理有限公司，施工单位为中建二局第三建筑有限公司，保温分包单位为山东浩诺墙体装饰有限公司青岛分公司。该工程的楼层和外墙面积分别为1#楼（4-6层）：共3层，外墙外保温面积为500㎡。1#楼（7-9层）：共3层，外墙外保温面积为500㎡。1#楼（10-12层）：共3层，外墙外保温面积为500㎡。1#楼（13-15层）：共3层，外墙外保温面积为500㎡。1#楼（16-18层）：共3层，外墙外保温面积为500㎡。1#楼（19-21层）：共3层，外墙外保温面积为500㎡。1#楼（22-24层）：共3层，外墙外保温面积为500㎡。1#楼（25层及机房层）：共2层，外墙外保温面积为200㎡。2#楼（4-6层）：共3层，外墙外保温面积为500㎡。2#楼（7-9层）：共3层，外墙外保温面积为500㎡。2#楼（10-12层）：共3层，外墙外保温面积为500㎡。2#楼（13-15层）：共3层，外墙外保温面积为500㎡。2#楼（16-18层）：共3层，外墙外保温面积为500㎡。2#楼（机房层）：共1层，外墙外保温面积为50㎡。3#楼（4-6层）：共3层，外墙外保温面积为500㎡。3#楼（7-9层）：共3层，外墙外保温面积为500㎡。3#楼（10-12层）：共3层，外墙外保温面积为500㎡。3#楼（13-15层）：共3层，外墙外保温面积为500㎡。3#楼（16-18层）：共3层，外墙外保温面积为500㎡。3#楼（机房层）：共1层，外墙外保温面积为50㎡。4#楼（4-6层）：共3层，外墙外保温面积为500㎡。4#楼（7-9层）：共3层，外墙外保温面积为500㎡。4#楼（10-12层）：共3层，外墙外保温面积为500㎡。4#楼（13-15层）：共3层，外墙外保温面积为500㎡。4#楼（16-18层）：共3层，外墙外保温面积为500㎡。4#楼（19-21层）：共3层，外墙外保温面积为500㎡。4#楼（22层及机房层）：共2层，外墙外保温面积为200㎡。5#楼（4-6层）：共3层，外墙外保温面积为500㎡。5#楼（7-9层）：共3层，外墙外保温面积为500㎡。5#楼（10-12层）：共3层，外墙外保温面积为500㎡。5#楼（13-15层）：共3层，外墙外保温面积为500㎡。5#楼（16-18层）：共3层，外墙外保温面积为500㎡。5#楼（19-21层）：共3层，外墙外保温面积为500㎡。5#楼（22-24层）：共3层，外墙外保温面积为500㎡。5#楼（25层及机房层）：共2层，外墙外保温面积为200㎡。青岛市建筑材料研究所有限公司JCS-BWF-G16009共12页第2页FQT-0二、检测原因及目的为保证房屋外墙外保温系统的施工质量，我公司受中建二局第三建筑有限公司的委托对青岛金茂智慧新城D3地块1#楼、2#楼、3#楼、4#楼、5#楼外墙外保温工程进行保温板材与基层拉伸粘结强度、保温板固定锚栓抗拉承载力和保温层保温材料种类、保温层构造做法、保温层厚度进行现场检测。报告编号：三、检测依据1.《外墙外保温工程技术规程》JGJ144-2004；2.《建筑工程饰面砖粘结强度检验标准》JGJ110-2008；3.《膨胀聚苯板薄抹灰外墙保温系统》JG149-2003；4.《建筑节能工程施工质量验收规范》GB50411-2007；5.委托方提供的设计资料。四、主要检测仪器设备本次现场检测使用主要仪器设备：铆钉拉拔仪、钢直尺等。五、检测人员姓名管理手册编号联系方式关新检0218530532-87838815乔孟津检0203750532-87838815张春峰检0225600532-87838815以下空白六、检测要求（一）保温板材与基层拉伸粘结强度：采用相同材料、工艺和施工做法的墙面，现场拉拔试验每3层、不大于500平方米面积划分为一个检验批，每个检验批随机抽取5处，其中每层至少抽取一个部位，同一检验批上下楼层检验部位轴线不得重复。在所抽检位置标注楼号、楼层、部位并拍摄检测部位影像资料。（二）保温板固定锚栓抗...
