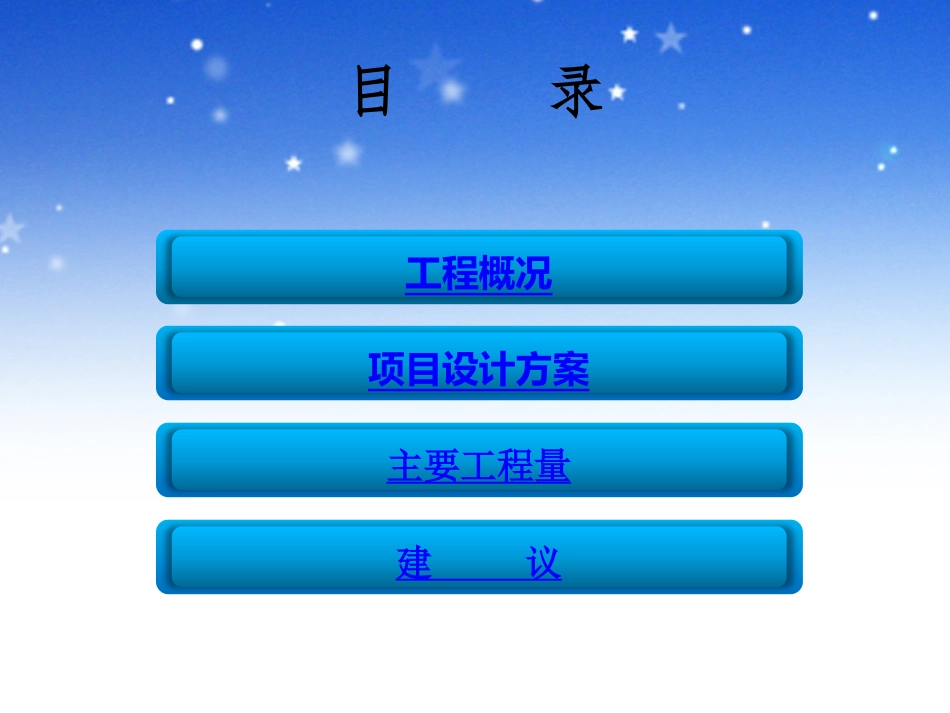

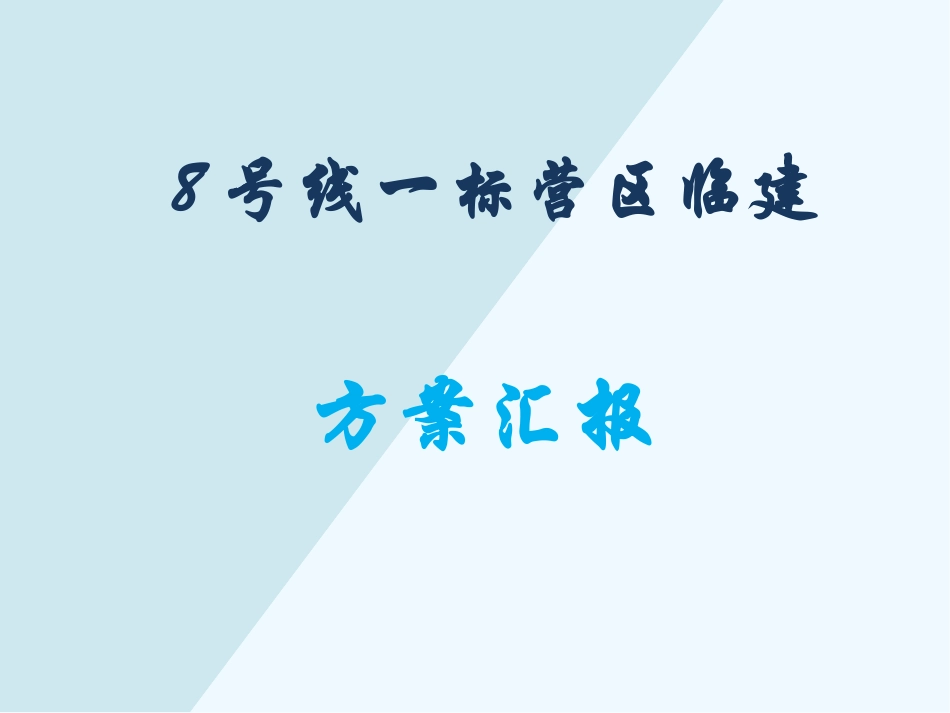

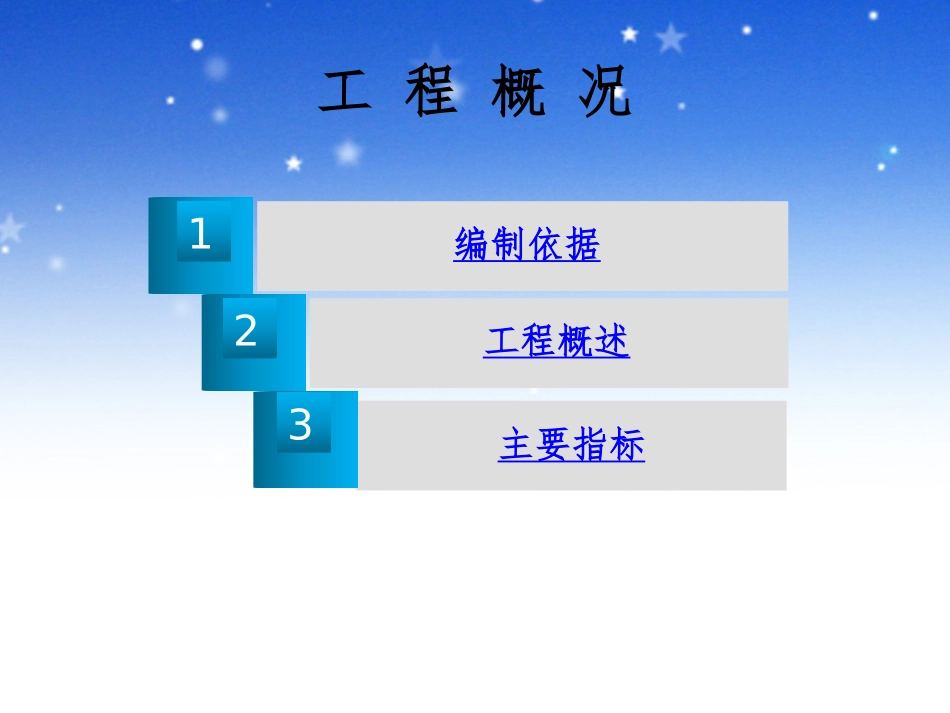

方案汇报8号线一标营区临建工程概况项目设计方案主要工程量目录建议工程概况编制依据132工程概述主要指标工程概况1、编制依据⑴三金潭车辆段站初步设计图；⑵JGJ46—2005施工现场临时用电安全技术规范；⑶武汉市市政工程施工现场管理标准；⑷施工现场调查资料。工程概况2、工程概述本设计主要包括项目部及盾构营区临建，营区设在兴业中路车站南侧端头井至与银潭路交叉口处区段。占地总面积4255m2，其中项目部占地2600m2，盾构营区占地1800m2；板房总计1984m2，其中项目部1076m2，盾构营区818m2。工程概况3、主要指标⑴项目部计划人数40人;盾构队计划人数120人。⑵项目部人均办公面积6.8m2,住宿人均10.2m2。（办公14间，宿舍21间）⑶项目部人均办公面积5.8m2,住宿人均4.2m2。（按照管理人员20人，办公用房6间计算）营区平面布置图工程概况4、主要工程做法⑴板房基础：采用砖砌条形基础高出路中心最高点30cm，中间填卵石，板房主框架扩大基础以板房厂家图纸为准。⑵屋内地面：一楼均为瓷砖，二楼办公区为地板；宿舍区采用板房原有地面不另做。⑶屋内顶棚：办公区及宿舍区为扣板或石膏板，采用价格最低者；食堂、洗漱间、卫生间及洗浴间均为扣板。⑷围墙：参照3号线做法，正门处采砖垛加栅栏的形式；其余三面采用普通围档。主要项目设计方案旗杆座、企业标志及正门123卫生间、洗漱间、浴室4厨房、食堂5化粪池6管线布置板房基础主要项目设计方案1、旗杆座、企业标志及正门⑴均采用砖砌筑，外镶瓷砖。⑵大门企业标识为中空，预留电动折叠门空间。中空顶部采用预制钢筋砼板，需提前预制，待7天强度后安装。⑶正门处围墙（南侧）采用墙垛+铁艺栅栏设计。主要项目设计方案1、旗杆座、企业标志及正门主要项目设计方案1、旗杆座、企业标志及正门主要项目设计方案1、旗杆座、企业标志及正门主要项目设计方案2、卫生间、洗漱间、浴室⑴项目部设室内洗漱间，卫生间均设独立大小便设施。⑵盾构营区设通槽式大小便设施。主要项目设计方案2、项目部卫生间、洗漱间、浴室⑴男卫生间设蹲便5个，壁挂式小便器5个；女卫生间设蹲便器3个。⑵男洗浴间设淋浴头5个；女洗浴间设淋浴头2个；洗漱间设13个水龙头主要项目设计方案2、项目部卫生间、洗漱间、浴室（备选）主要项目设计方案2、盾构食堂、卫生间、浴室⑴男卫生间设蹲位7个，小便池2.7m长；女卫生间设蹲位3个。⑵男洗浴间设淋浴头7个；女洗浴间设淋浴头2个。主要项目设计方案3、板房基础⑴采用砖砌条形基础高出路中心最高点30cm，中间填卵石，板房主框架扩大基础以板房厂家图纸为准。⑵板房主框架基础采用砼基础，控制顶部标高可低20mm左右，最后与砌筑基础一同找平。⑶安装板房前基础顶面采用砂浆找平确保在一个水平面上，每栋楼基础误差不得大于10mm。⑷板房安装结束后进行散水施工，散水设向外不小于5‰的坡度。主要项目设计方案4、厨房、食堂1）厨房与大小食堂均设内部可通过门，方便厨房上菜使用。2）项目部大小食堂均设置洗碗池，其中大食堂设不锈钢订制池，4~5个水龙头；小食堂设单个洗手池。（盾构营区不设置）3）厨房用液化汽均在室外设单独砖砌储存间，确保安全。见下图主要项目设计方案4、厨房、食堂1）厨房与大小食堂均设内部可通过门，方便厨房上菜使用。2）项目部大小食堂均设置洗碗池，其中大食堂设不锈钢订制池，4~5个水龙头；小食堂设单个洗手池。（盾构营区不设置）3）厨房用液化汽均在室外设单独砖砌储存间，确保安全。见下图主要项目设计方案4、厨房、食堂主要项目设计方案5、管线布置⑴所有管线室外部分均采用地下敷设，进室内后改为在板房基础内通过。管线凿槽需在板房基础砌筑前接入室内并预埋好管道保护管供电。⑵供电项目部及盾构营区各设置一个一级配电柜，每栋板房设置一个二级配电柜。每栋楼空调线、插座和照明分别布设，由独立的开关及漏电保护器控制。主要项目设计方案5、管线布置⑶供水、排水项目供水房间有小食堂、厨房、大食堂、洗漱间、男女卫生间、男女洗浴间。盾构营区供水房间有厨房、男女卫生间、男女洗浴间。⑷燃气液化气罐储藏间项目部及盾构营区均单独设置，采用砖砌结构、金属栅栏门，布置于营区交界处西...
