机械制造工艺学课程设计-CA6140车床拨叉加工工艺及加工槽18H11的工装设计VIP免费

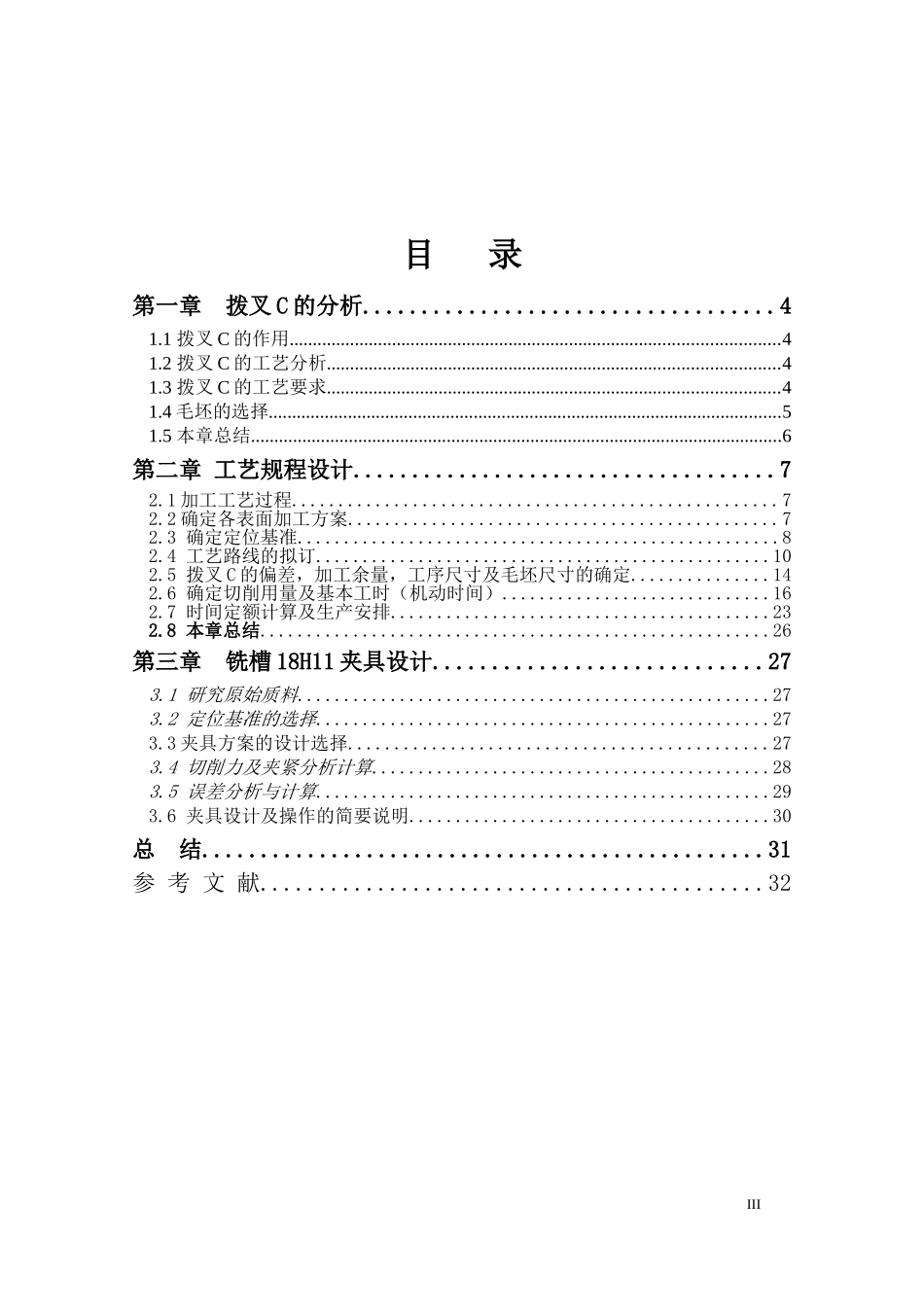

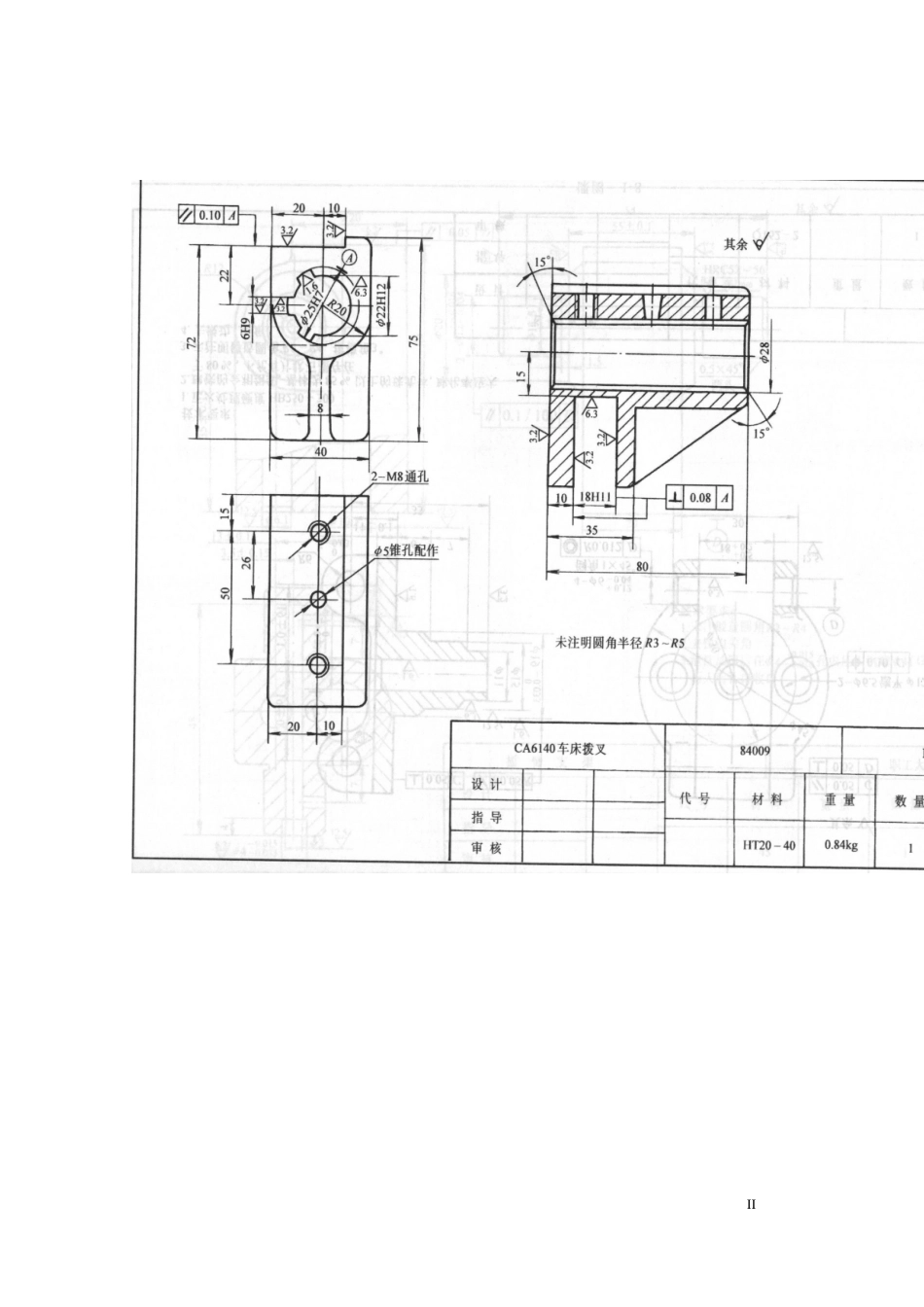

课程设计Ⅲ任务书班级：机自088学号：姓名：题目：CA6140车床拨叉加工工艺及加工槽18H11的工装设计要求：生产纲领10000件/年，工艺装备采用通用机床与通用刀具及专用夹具。时间：2011年11月21日至2011年12月30日共6周具体任务：①绘制零件图（A3）；②确定加工工艺路线并进行工序设计，填写工艺文件1套；③绘制毛坯图（A3）；④绘制铣槽18H11夹具装配图（A0）；⑤测绘夹具零件图1～3张；⑥编写设计说明书（不少于1万字）。学生：（签名）日期：2011年11月29日指导教师：何亚银机自教研室2011年11月III目录第一章拨叉C的分析...................................41.1拨叉C的作用.........................................................................................................41.2拨叉C的工艺分析.................................................................................................41.3拨叉C的工艺要求.................................................................................................41.4毛坯的选择..............................................................................................................51.5本章总结..................................................................................................................6第二章工艺规程设计....................................72.1加工工艺过程....................................................72.2确定各表面加工方案..............................................72.3确定定位基准....................................................82.4工艺路线的拟订.................................................102.5拨叉C的偏差，加工余量，工序尺寸及毛坯尺寸的确定...............142.6确定切削用量及基本工时（机动时间）.............................162.7时间定额计算及生产安排.........................................232.8本章总结.......................................................26第三章铣槽18H11夹具设计............................273.1研究原始质料...................................................273.2定位基准的选择.................................................273.3夹具方案的设计选择.............................................273.4切削力及夹紧分析计算...........................................283.5误差分析与计算.................................................293.6夹具设计及操作的简要说明.......................................30总结................................................31参考文献...........................................32III第一章拨叉C的分析1.1拨叉C的作用题目所给的零件是CA6140车床的拨叉。它位于车床变速机构中，主要起换档，使主轴回转运动按照工作者的要求工作，获得所需的速度和扭矩的作用。1.2拨叉C的工艺分析拨叉C是一个很重要的零件，因为其零件尺寸比较小，结构形状较复杂，其加工内花键的精度要求较高，此外还有上端面要求加工，对精度要求也很高。其底槽侧面与花键孔中心轴有垂直度公差要求，上端面与花键孔轴线有平行度要求。因为其尺寸精度、几何形状精度和相互位置精度，以及各表面的表面质量均影响机器或部件的装配质量，进而影响其性能与工作寿命，因此它们的加工是非常关键和重要的。1.3拨叉C的工艺要求一个好的结构不但要应该达到设计要求，而且要有好的机械加工工艺性，也就是要有加工的可能性，要便于加工，要能够保证加工质量，同时使加工的劳动量最小。而设计和工艺是密切相关的，又是相辅相成的。设计者要考虑加工工艺问题。工艺师要考虑如何从工艺上保证设计的要求。4图1.1拨叉C零件图其加工有五组加工：铣侧面；拉内花键孔；粗精铣上端面；粗18H11底槽；钻、铰2-M8通孔，并攻丝。（1）侧面的加工主要是为了后续工序中能有更好的定位面，确保后续加工所要求的精度，粗糙度在6.3即可。（2）以为主要加工面，拉内...
