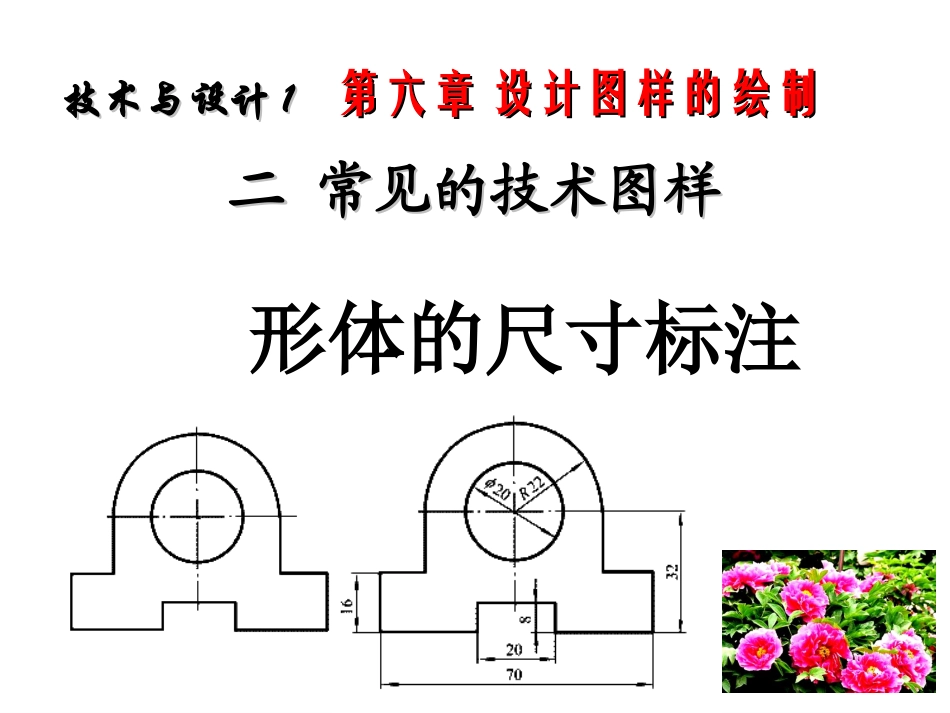

第六章设计图样的绘制第六章设计图样的绘制二常见的技术图样二常见的技术图样技术与设计技术与设计11形体的尺寸标注一、标注尺寸的基本要求正确：完整：要符合国家标准的有关规定。尺寸必须注写齐全，不遗漏，不重复。清晰：尺寸布置要整齐、清晰，便于阅读。合理：标注的尺寸要符合设计要求及工艺要求。形体的尺寸标注尺寸界线尺寸线二、尺寸三要素⒈尺寸界线尺寸界线为细实线，并应由轮廓线、轴线或对称中心线处引出，也可用这些线代替。⑴尺寸线为细实线，一端或两端带有终端符号（箭头斜线）。⒉尺寸线⑵尺寸线不能用其它图线代替，也不得与其它图线重合。⑶标注线性尺寸时尺寸线必须与所标注的线段平行。⒊尺寸数字:⑴一般应注在尺寸线的上方，也可注在尺寸线的中断处。水平方向字头向上，垂直方向字头向左。162070832Ø20R22图样上所注尺寸表示形体的真实大小，一般以mm为单位。与图样的大小及绘图的准确度无关。1610中心线断开30°1616161616161616⑵线性尺寸数字的方向，一般应按上图所示方向注写，并尽可能避免在图示30°范围内标注尺寸，无法避免时应引出标注。⑶尺寸数字不可被任何图线所通过，否则必须将该图线断开。三、角度、直径、半径尺寸的标注。⒈角度尺寸⑴尺寸线应画成圆弧，其圆心是该角的顶点。尺寸界线沿径向引出。⑵角度数字一律水平写。5°90°60°25°S10101010⒉直径尺寸⑴标注直径尺寸时，应在尺寸数字前加注符号⑵标注球面直径时，应在符号前加注符号S20R10⒊半径尺寸⑴标注半径尺寸时，应在尺寸数字前加注符号R⑶标注球面半径时，应在符号R前加注符号SR10⑵应标注在是圆弧的视图上。×R12R5R5R5R7四、组合体的尺寸注法1.组合体尺寸标注的基本要求:完整、正确、清晰、合理(1).尺寸标注要完整，要能完全确定出物体的形状和大小，不遗漏，不重复。(2).尺寸标注符合国家标准的规定，即严格遵守国家标准《机械制图》(GB4458.4-84)的规定。(3).尺寸标注要合理，安排要清晰。2.组合体尺寸注法：(1).定形尺寸（形体分析）(2).定位尺寸（确定基准）上一级（1）常见形体的定形尺寸301020103020（28.5）25143025143025S25（2）常见形体的定位尺寸⑴一组孔的定位尺寸⑶柱体的定位尺寸⑵圆柱体的定位尺寸基准基准⑴82015⑵10121040184-Ø12124-R55834⑵82015⑶101210根据下面所给形体的主视图、左视图，分析形体的结构，标注形体尺寸。φ15φ28411φ10正确、完整、清晰、合理φ42相互平行的尺寸，要使小尺寸靠近图形，大尺寸依次向外排列，避免尺寸线和尺寸线或尺寸界线相交。尺寸应该尽可能标注在轮廓线外面,应该尽量避免在虚线上标注尺寸。返回下图的尺寸标注存在多处错误，不能以轮廓线代替尺寸线不能以中心线代替尺寸线箭头应与尺寸界线接触应标注直径应小尺寸在内、大尺寸在外尺寸线应与轮廓线平行数字的方向、位置不对缺少标注基本要求：正确、完整、清晰、合理下图的尺寸标注存在多处错误，返回尺寸标注正误对比三、标注尺寸应注意的问题上一级1.交线上不应直接注尺寸。2.同一形体的尺寸应该尽量集中标注在一、两个视图上。3.尺寸应该标注在反映形体特征的视图上。4.同轴回转体的直径，应尽量标注在非圆视图上。5.相互平行的尺寸，要使小尺寸靠近图形，大尺寸依次向外排列，避免尺寸线和尺寸线或尺寸界线相交。6.尺寸应该尽可能标注在轮廓线外面，应该尽量避免在虚线上标注尺寸。常见错误标注上一级2.交线上不应直接注尺寸1.交线上不应直接注尺寸φ425.相互平行的尺寸，要使小尺寸靠近图形，大尺寸依次向外排列，避免尺寸线和尺寸线或尺寸界线相交。6.尺寸应该尽可能标注在轮廓线外面,应该尽量避免在虚线上标注尺寸。要标注总体尺寸的图例返回四、标注尺寸举例标注尺寸的步骤：1.进行形体分析。该组合体可以分解为底板、圆柱筒、支承板、肋板、小柱圆筒五个基本部分。2.逐个标注形体的定形尺寸。3.选定尺寸基准，选择底板底面为高度方向的基准，选择通过圆筒轴线的对称平面为长度方向的尺寸基准，选择支承板后端面为宽度方向的尺寸基准。4.标注定位尺寸。5.调整并标注总体尺寸。返回宽基高基长基上一级高度方向的尺寸基准宽度方向...
