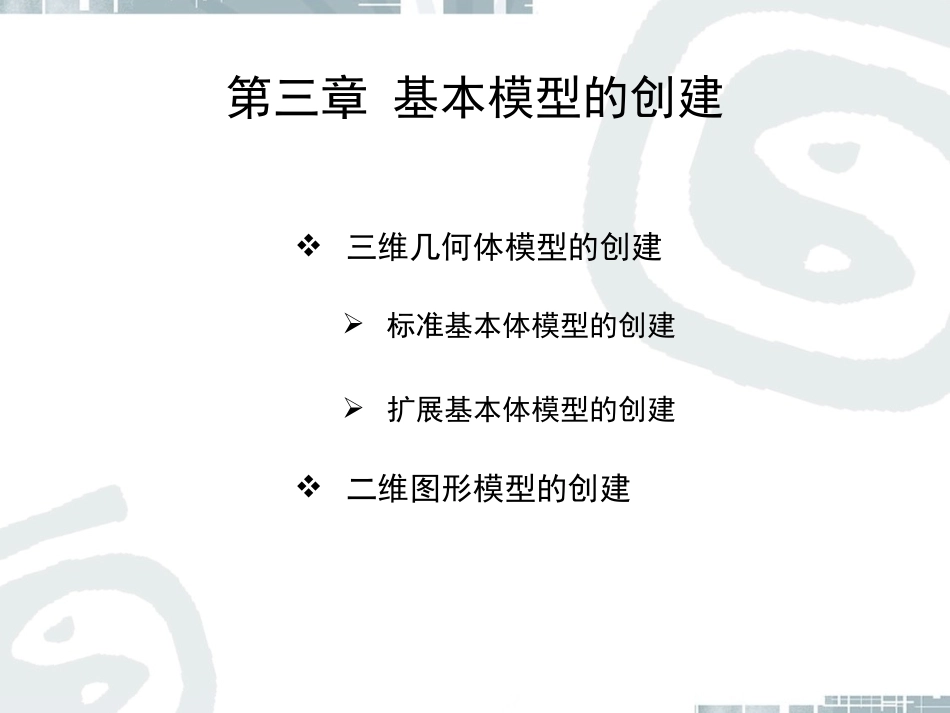

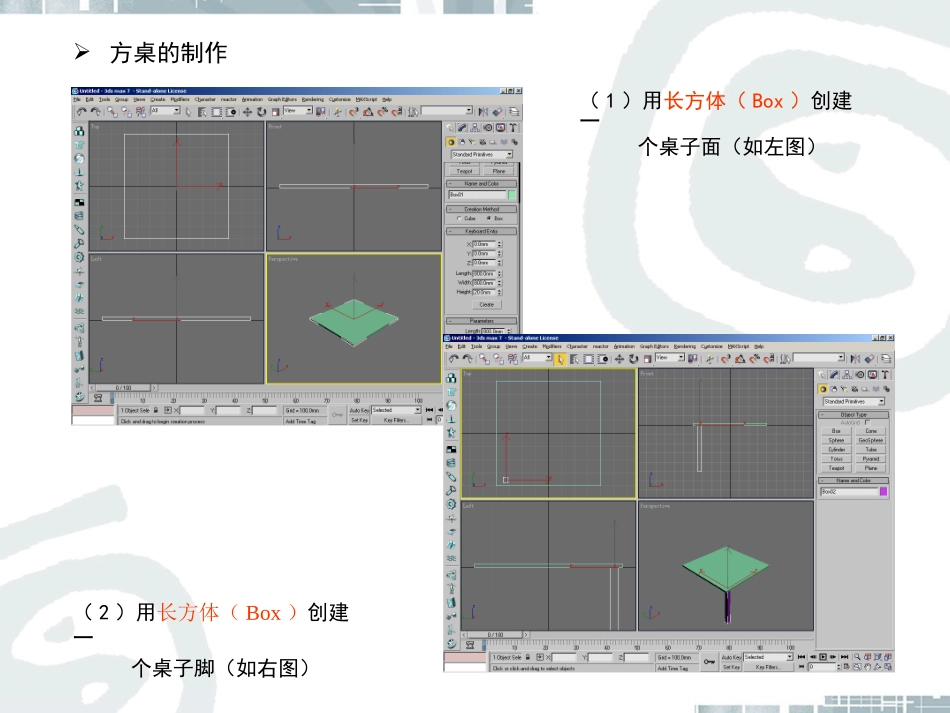

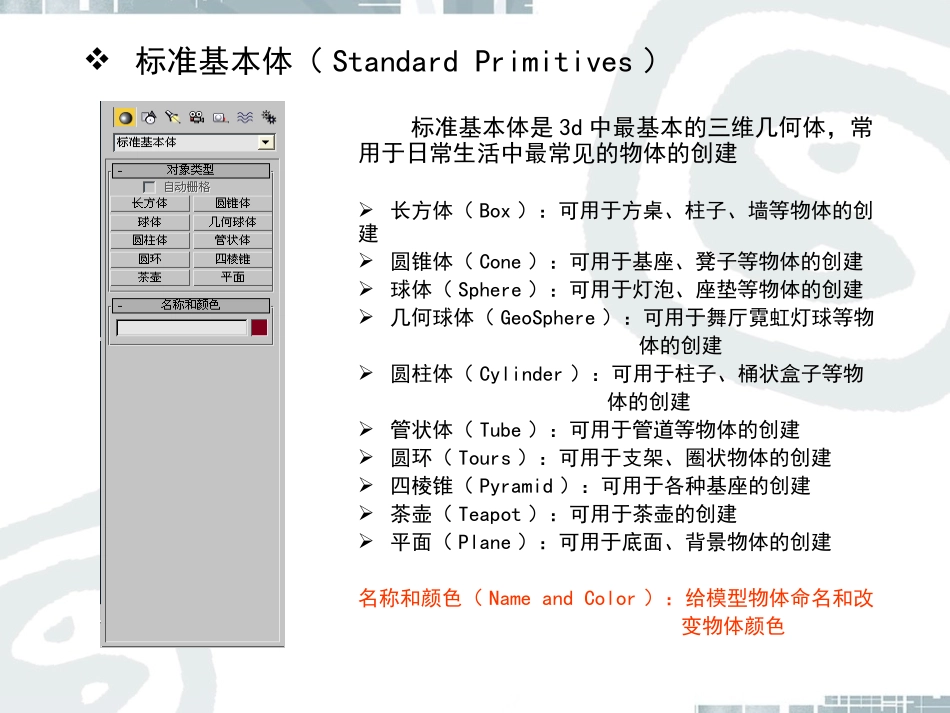

第三章基本模型的创建三维几何体模型的创建标准基本体模型的创建扩展基本体模型的创建二维图形模型的创建标准基本体（StandardPrimitives）标准基本体是3d中最基本的三维几何体，常用于日常生活中最常见的物体的创建长方体（Box）：可用于方桌、柱子、墙等物体的创建圆锥体（Cone）：可用于基座、凳子等物体的创建球体（Sphere）：可用于灯泡、座垫等物体的创建几何球体（GeoSphere）：可用于舞厅霓虹灯球等物体的创建圆柱体（Cylinder）：可用于柱子、桶状盒子等物体的创建管状体（Tube）：可用于管道等物体的创建圆环（Tours）：可用于支架、圈状物体的创建四棱锥（Pyramid）：可用于各种基座的创建茶壶（Teapot）：可用于茶壶的创建平面（Plane）：可用于底面、背景物体的创建名称和颜色（NameandColor）：给模型物体命名和改变物体颜色方桌的制作（1）用长方体（Box）创建一个桌子面（如左图）（2）用长方体（Box）创建一个桌子脚（如右图）（3）用旋转工具在将桌子脚向内旋转一定角度，再用2.5维捕捉工具将其精确对齐到桌子面的边角（如左图）（4）开起2.5维捕捉工具，选用镜像复制方式，在顶视图中实例(Instance）复制出其他三个桌子脚，并对齐桌子面的其他角（如右图）2.5维捕捉工具镜像复制工具（5）在修改命令面板中将桌子面的和桌子腿的参数进行修改，达到自己创建的要求（如左图）（6）将桌子面和桌子腿全部选择，编成一个组，再在名称和颜色（NameandColor）给桌子命名以及改变颜色（如右图）挂衣架的制作（1）用圆锥体（Cone）创建一个底座（如左图）（2）用圆柱体（Cylinder）创建挂衣架的主支架，并用对齐工具将其与底座中心对齐（如右图）对齐工具（3）应用圆柱体（Cylinder）和球体（Sphere）创建一个挂衣架的附支架，并编成一个组（如左图）（4）将附支架旋转一定角度再用对齐工具对齐到主支架的中心上，并移动到主支架的相应位置（如右图）（5）将附支架的轴心移动到主支架的轴心上，并在层次面板中点击仅影响轴按钮，并用2.5维捕捉工具(设置顶点捕捉)将坐标轴移动到主支架的轴心点上，再用阵列工具按一定角度阵列出其他根（如左图）（6）任选一个附支架组打开，对圆柱体和球体进行修改，达到自己所要的形式，再关闭组（如右图）（7）用同样的方法再创建一个附支架，并对齐及移动到主支架的相应位置（如左图）（8）开启角度捕捉工具，在角度（Angle）栏中将角度值设为60度，同样将附支架的轴心移动到主支架的轴心上，用旋转工具采用Shift复制法复制出6个（如右图）角度捕捉工具（9）将底座、主支架、附支架全部选择，编成一个组，再在名称和颜色中给挂衣架命名以及改变颜色（如右图）操作难点分析•点捕捉的设置的针对性•镜像复制与按Shift键复制的用法差异•阵列的一些基本用法•调整坐标轴的基本用法•角度捕捉的用处及基本用法扩展基本体（ExtendedPrimitives）扩展基本体也是3d中基本的三维几何体，是以标准几何体为基础扩展出来的异面体（Hedra）：可用于室内装饰物体的创建环节形（TorusKnot）：可用于室内花饰物体的创建切角立方体（ChamferBox）：可用于衣柜、沙发、床等物体的创建切角圆柱体（ChamferCyl）：可用于灯架、栏杆等物体的创建油桶（OilTank）：可用于开关、锅盖等物体的创建胶囊（Capsule）：可用于胶囊、麦克风、健身器材等物体的创建L形体（L-Ext）：可用于室内墙体等相关物体的创建C形体（C-Ext）：可用于室内墙体、办公室屏风等物体的创建软管（Hose）：可用于弹簧、喷淋管等物体的创建三棱柱（Prism)：可用于吧台、茶几等简单家具物体的创建简单栏杆的制作（1）用切角圆柱体(ChamferCyl）创建一根栏杆（如左图）（2）用标准基本体中的球体Sphere创建出栏杆的顶部的构筑物，并用对齐工具进行对齐操作（如右图）（3）将球体和切角圆柱体编成一个组，用Shift复制方法锁定X轴方向实例复制出10个栏杆再创（如左图）（4）再用胶囊（Capsule）创建出一根横向的栏杆，再用实例复制Instance复制另外一根横向的栏杆（如右图）三维几何体模型的基本创建方法视图区拖拉创建法（...
