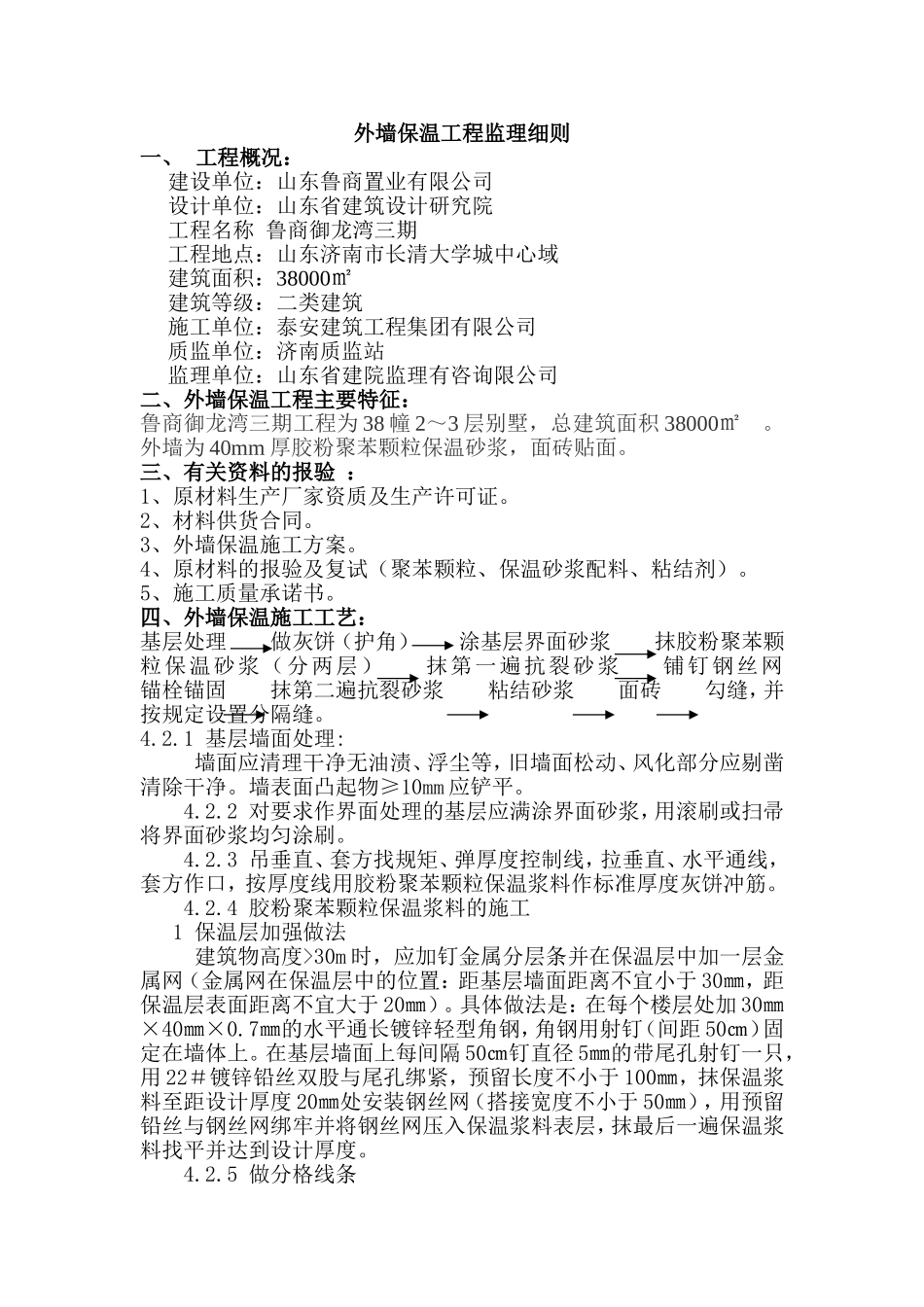

外墙保温工程监理细则一、工程概况：建设单位：山东鲁商置业有限公司设计单位：山东省建筑设计研究院工程名称鲁商御龙湾三期工程地点：山东济南市长清大学城中心域建筑面积：38000㎡建筑等级：二类建筑施工单位：泰安建筑工程集团有限公司质监单位：济南质监站监理单位：山东省建院监理有咨询限公司二、外墙保温工程主要特征：鲁商御龙湾三期工程为38幢2～3层别墅，总建筑面积38000㎡。外墙为40mm厚胶粉聚苯颗粒保温砂浆，面砖贴面。三、有关资料的报验：1、原材料生产厂家资质及生产许可证。2、材料供货合同。3、外墙保温施工方案。4、原材料的报验及复试（聚苯颗粒、保温砂浆配料、粘结剂）。5、施工质量承诺书。四、外墙保温施工工艺：基层处理做灰饼（护角）涂基层界面砂浆抹胶粉聚苯颗粒保温砂浆（分两层）抹第一遍抗裂砂浆铺钉钢丝网锚栓锚固抹第二遍抗裂砂浆粘结砂浆面砖勾缝，并按规定设置分隔缝。4.2.1基层墙面处理:墙面应清理干净无油渍、浮尘等，旧墙面松动、风化部分应剔凿清除干净。墙表面凸起物≥10mm应铲平。4.2.2对要求作界面处理的基层应满涂界面砂浆，用滚刷或扫帚将界面砂浆均匀涂刷。4.2.3吊垂直、套方找规矩、弹厚度控制线，拉垂直、水平通线，套方作口，按厚度线用胶粉聚苯颗粒保温浆料作标准厚度灰饼冲筋。4.2.4胶粉聚苯颗粒保温浆料的施工1保温层加强做法建筑物高度>30m时，应加钉金属分层条并在保温层中加一层金属网（金属网在保温层中的位置：距基层墙面距离不宜小于30㎜，距保温层表面距离不宜大于20㎜）。具体做法是：在每个楼层处加30㎜×40㎜×0.7㎜的水平通长镀锌轻型角钢，角钢用射钉（间距50㎝）固定在墙体上。在基层墙面上每间隔50㎝钉直径5㎜的带尾孔射钉一只，用22＃镀锌铅丝双股与尾孔绑紧，预留长度不小于100㎜，抹保温浆料至距设计厚度20㎜处安装钢丝网（搭接宽度不小于50㎜），用预留铅丝与钢丝网绑牢并将钢丝网压入保温浆料表层，抹最后一遍保温浆料找平并达到设计厚度。4.2.5做分格线条1)根据建筑物立面情况,分格缝宜分层设置,分块面积单边长度应不大于15m。2)按设计要求在胶粉聚苯颗粒保温浆料层上弹出分格线和滴水槽的位置3)用壁纸刀沿弹好的分格线开出设定的凹槽。4)在凹槽中嵌满抗裂砂浆，将滴水槽嵌入凹槽中，与抗裂砂浆粘结牢固，用该砂浆抹平茬口。5)分格缝宽度不宜小于5cm，应采用现场成型法施工。具体做法是在保温层上开好分格缝槽，尺寸比设计要求宽10mm，深5mm，嵌满抗裂砂浆，网格布应在分格缝处搭接。网格布搭接时，应用上沿网格布压下沿网格布，搭接宽度应为分格缝宽度，并检查基层空鼓情况。4.2.6抹抗裂砂浆，铺贴钢丝网。钢丝网按楼层间尺寸事先裁好，抹抗裂砂浆一般分两遍完成，第一遍厚度约3～4mm，随即竖向铺贴钢丝网，用抹子将钢丝网压入砂浆，搭接宽度不应小于50mm，先压入一侧，抹抗裂砂浆，再压入另一侧，严禁干搭。钢丝网铺贴要平整无褶皱，饱满度应达到100%，随即抹第二遍找平抗裂砂浆，抹平压实，平整度要求应符合本规程的要求。4.2.7塑料锚栓每平米不得少于6只，锚栓有效锚固深度不小于25mm（砌体应锚在灰缝内）。单个塑料锚栓抗拉承载力标准值不小于0.80KN。4.2.8抹完抗裂砂浆后，应检查平整、垂直及阴阳角方正，对于不符合本规程要求的应进行修补。4.2.9抗裂砂浆养护7天后方可进入下道工序施工。4.2.10外墙面砖排板，刮柔性腻子，面砖饰面勾缝并做好养护工作（不少于三天）。4.2.11高层建筑粘贴时,面砖重量≤20kg/m2,且面积≤10000mm2/块。五、施工质量的要求：5.1主控项目5.1.1所用材料品种、质量、性能应符合设计和本规程规定要求。界面砂浆性能指标项目单位指标界面砂浆压剪粘结强度原强度kPa≥0.7耐水kPa≥0.5耐冻融kPa≥0.5胶粉料应满足以下性能指标：项目单位指标初凝时间h≥4终凝时间h≤12安定性(试饼法)合格拉伸粘结强度(常温28d)MPa≥0.6浸水拉伸粘结强度(常温28d，浸水7d)MPa≥0.4聚苯颗粒应满足以下性能指标项目单位指标堆积密度kg/m38.0～21.0粒度(5mm筛孔筛余)%≤5胶粉聚苯颗粒保温浆料应满足以下性能指标：项目单位指标湿表观密度kg/m3≤420干表观密度kg/m3180~250导热系数W/m·k≤0.060压...
