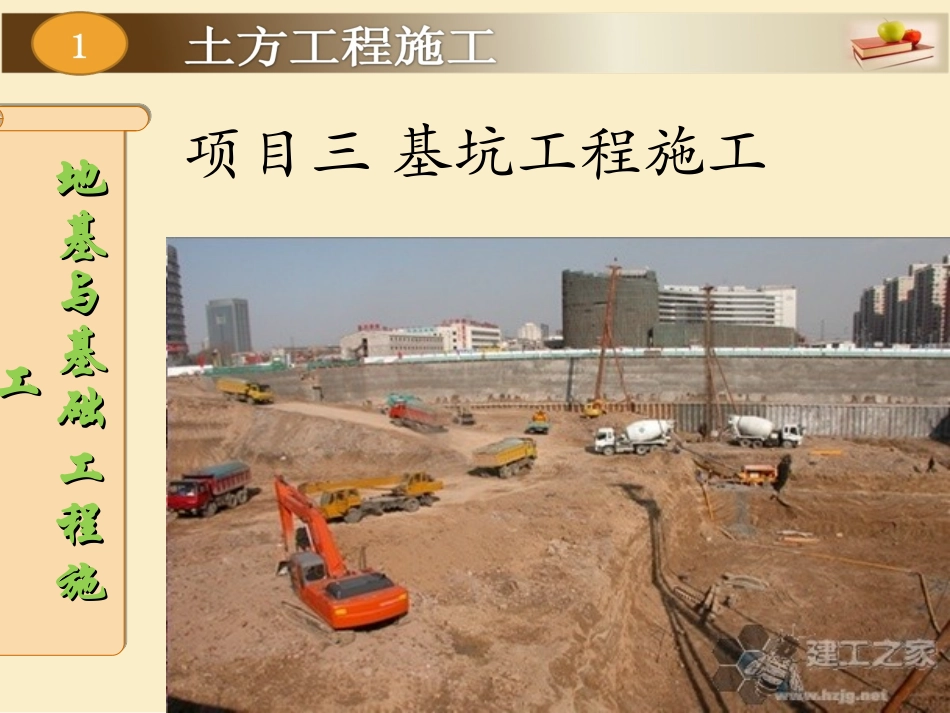

项目三 基坑工程施工VIP专享VIP免费

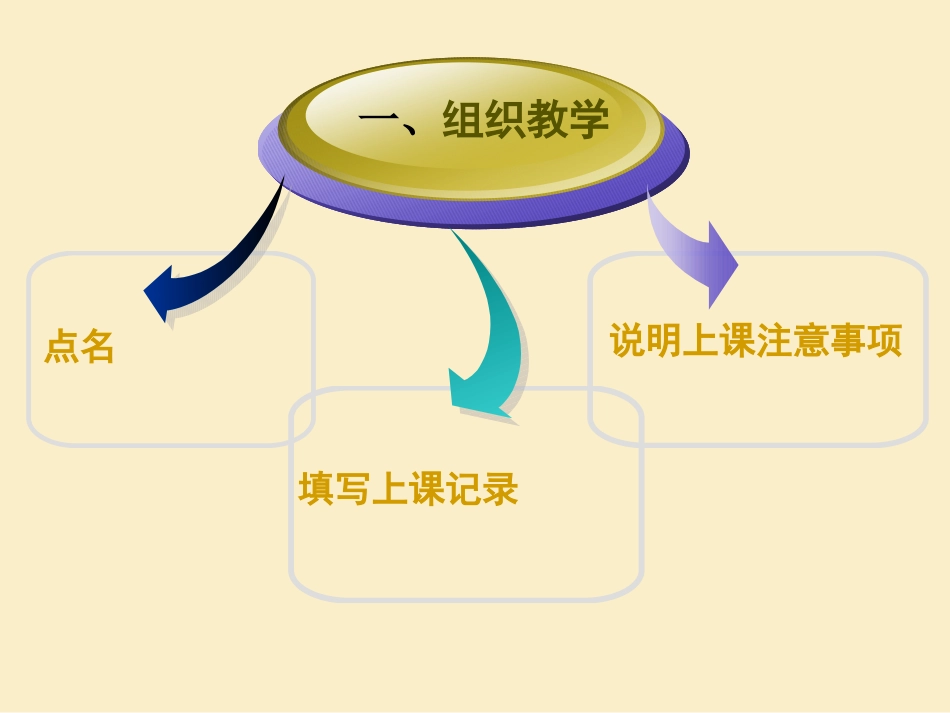

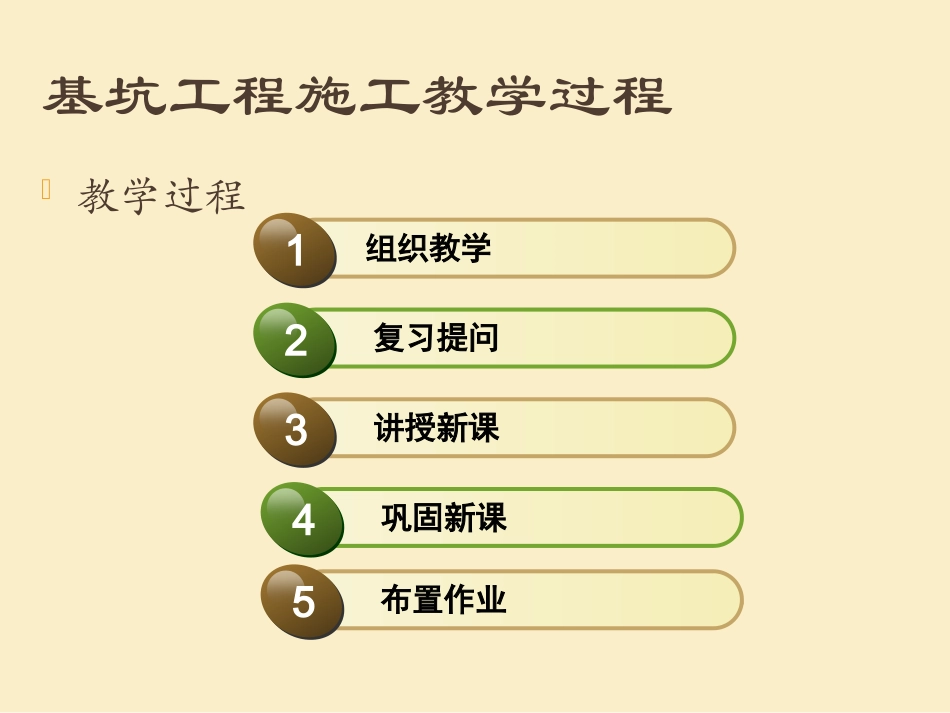

项目三基坑工程施工地基与基础工程施地基与基础工程施工工地基与基础工程施地基与基础工程施工工基坑工程施工教学过程教学过程12345组织教学复习提问讲授新课巩固新课布置作业一、组织教学点名填写上课记录说明上课注意事项二、复习提问提问土方工程施工的内容有哪些？平整场地的施工机械、特点、适用范围？怎样计算土方工程量？怎样进行土方调配？三、讲授新课任务一：基坑施工的准备与辅助工作任务二：地下水控制任务三：土的填筑与压实任务一：基坑施工的准备和辅助工程1.4.1基坑施工的准备工作A、三通一平B、地面水的排除C、材料、机械进场D、测量、放线E、做好基坑工程施工的辅助工作（边坡稳定支护排降水）1.4.2边坡稳定A、边坡★边坡坡度m:1B/H1BHim的物理意义：当基坑深为1米时边坡宽度的大小。土方边坡坡度的影响因素：土质、开挖深度、留置时间、地下水位、施工期间坡顶荷载及其气候条件等因素。★边坡开挖★边坡开挖★边坡开挖★放坡的边坡可以做成以下3中形式：a)直线形b)折线形c）踏步形施工中除了正确选择边坡外，还要进行护坡，以防止边坡滑动。B、支护★基槽支护（a）横撑式支撑（a）间断式水平挡土板支撑（b）垂直挡土板支撑1－水平挡土板2－立柱3－工具式横撑4－垂直挡土板5－横楞木6－调节螺栓（b）开挖较窄的沟槽，多用横撑式支撑。★基坑支护基坑支护一般根据地质条件、基坑开挖深度及对周边环境保护要求可以采取重力式水泥土墙、板式支护结构、土钉墙等形式。在支护结构的设计与施工中首先要考虑周边环境的保护，其次要满足工程地下结构施工的要求，再尽可能考虑降低造价、便于施工。1）重力式水泥土墙支护水泥土墙（深层搅拌桩）支护结构是近几年发展起来的一种重力式支护结构。它是通过搅拌机将水泥和土进行搅拌，形成柱状的水泥加固土（搅拌桩），由此形成重力式支护结构。★水泥土墙施工（动画）搅拌水泥土墙施工流程a）定位b）预埋下沉c）提升喷浆搅拌d）重复下沉搅拌e）重复提升搅拌f）成桩结束★工程实例★工程实例水泥土墙的一般构造（a）水泥土墙剖面（b）连续式劲性水泥土墙平面（c）格栅式平面布置1－搅拌桩2－插筋3－面4－H型钢；41（a）（b）★水泥土墙支护结构的形式★施工质量控制水泥浆配合比及搅拌制度—基本要求；水泥浆喷射速率与提升速度的关系及水泥浆喷射量—保证注浆的均匀性与桩身强度；桩的垂直度和桩的搭接—保证水泥土墙的整体性与抗渗性。2）板式支护结构板式支护结构由两大系统组成：挡墙系统和支持（拉锚）系统。注：悬臂式板桩支护结构不设支撑！板式支护结构1-板桩墙2-围檩3-钢支撑4-斜撑5-拉锚6-土锚杆7-先施工的基础8-竖撑★挡墙系统挡墙系统常用槽钢、钢板桩、钢筋砼板桩、灌注桩及地下连续墙等。★支撑系统支撑系统常用大型钢管、H型钢或格构式钢支撑，也可采用现浇钢筋砼支撑。★拉锚系统拉锚系统常用钢筋、钢索、型钢或土锚杆。★工程实例★工程实例★工程实例重庆市高切坡，预应力锚索支护★锚杆支护★工程实例（巴河电站）★工程实例（巴河电站）★工程实例土钉墙（喷锚网加固边坡或喷锚网挡墙），是由天然土体通过土钉就地加固并与喷射砼面板相结合，形成的一个类似重力式挡墙的结构，以此来抵抗墙后的土压力，这样的挡土墙称为土钉墙。土钉墙是通过钻孔、插筋、注浆来设置的，也可以直接打入角钢、粗钢筋形成土钉。3）土钉墙支护结构★建筑基坑与护坡技术规程JGJ120－99正式定名为土钉墙。★工程实例★工程实例★工程事故★工程事故★工程事故★工程事故★工程事故任务二：地下水控制★在基坑开挖过程中，当基底低于地下水位时，由于土的含水层被切断，地下水会不断地渗入坑内；雨期施工时，地面水也会不断流入坑内。★不采取降水措施的后果→施工条件恶化，易造成塌方，使地基的承载力下降；遇有承压含水层时→基底肯被冲溃破坏。★以上工程事故中除了施工中没有很好对边坡进行支护外，最重要的原因还有水！★降水方法：集水井降水法、井点降水法是在基坑开挖过程中，沿坑底周围或中央开挖有一定坡度的排水沟，在坑底每隔一定距离设一个集水坑，地下水通过排水沟流入集水坑中，然后用水泵抽走。...
