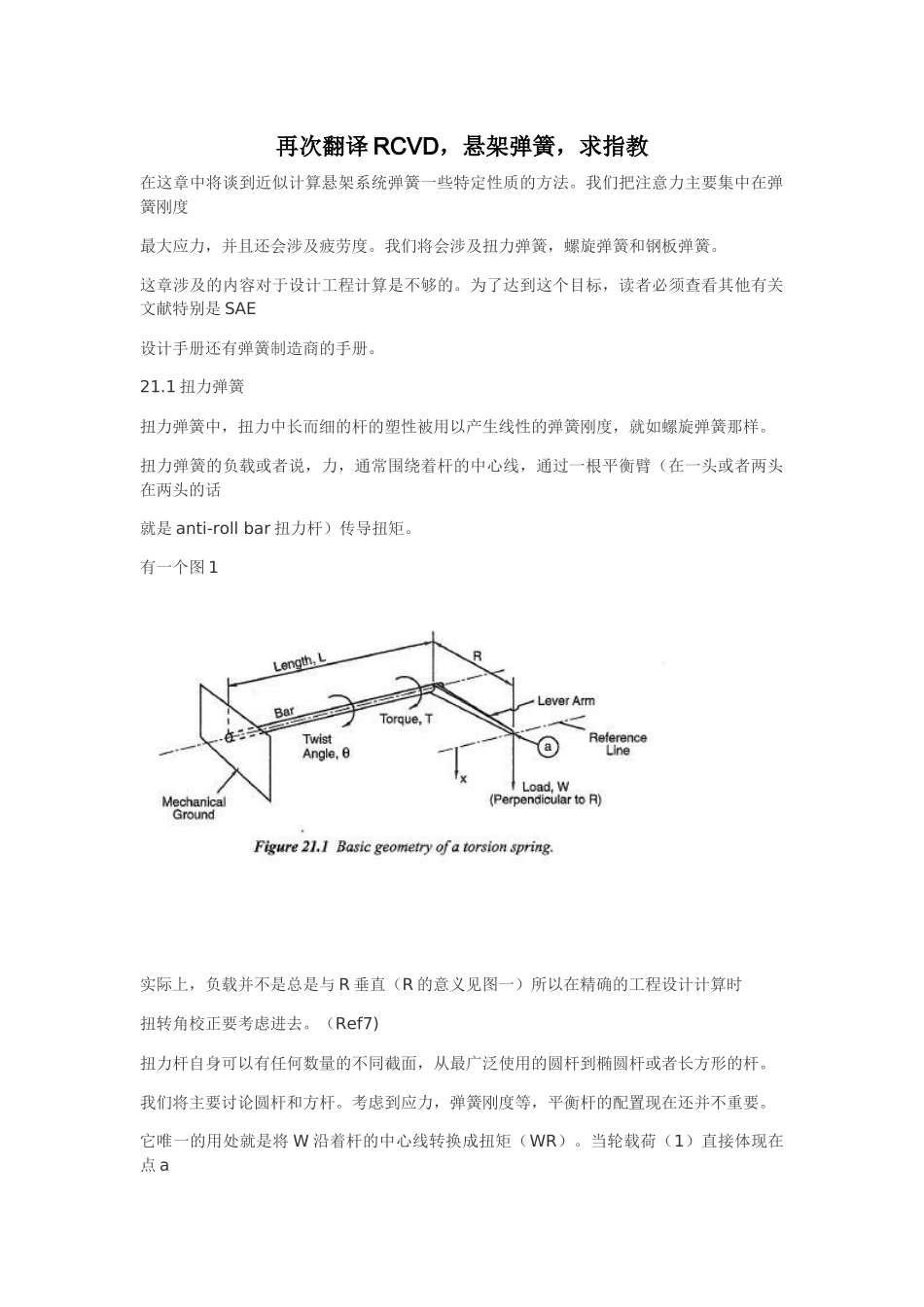

再次翻译RCVD,悬架弹簧,求指教在这章中将谈到近似计算悬架系统弹簧一些特定性质的方法
我们把注意力主要集中在弹簧刚度最大应力,并且还会涉及疲劳度
我们将会涉及扭力弹簧,螺旋弹簧和钢板弹簧
这章涉及的内容对于设计工程计算是不够的
为了达到这个目标,读者必须查看其他有关文献特别是SAE设计手册还有弹簧制造商的手册
1扭力弹簧扭力弹簧中,扭力中长而细的杆的塑性被用以产生线性的弹簧刚度,就如螺旋弹簧那样
扭力弹簧的负载或者说,力,通常围绕着杆的中心线,通过一根平衡臂(在一头或者两头在两头的话就是anti-rollbar扭力杆)传导扭矩
有一个图1实际上,负载并不是总是与R垂直(R的意义见图一)所以在精确的工程设计计算时扭转角校正要考虑进去
(Ref7)扭力杆自身可以有任何数量的不同截面,从最广泛使用的圆杆到椭圆杆或者长方形的杆
我们将主要讨论圆杆和方杆
考虑到应力,弹簧刚度等,平衡杆的配置现在还并不重要
它唯一的用处就是将W沿着杆的中心线转换成扭矩(WR)
当轮载荷(1)直接体现在点a弹簧刚度(2)也正好是悬架刚度(3)

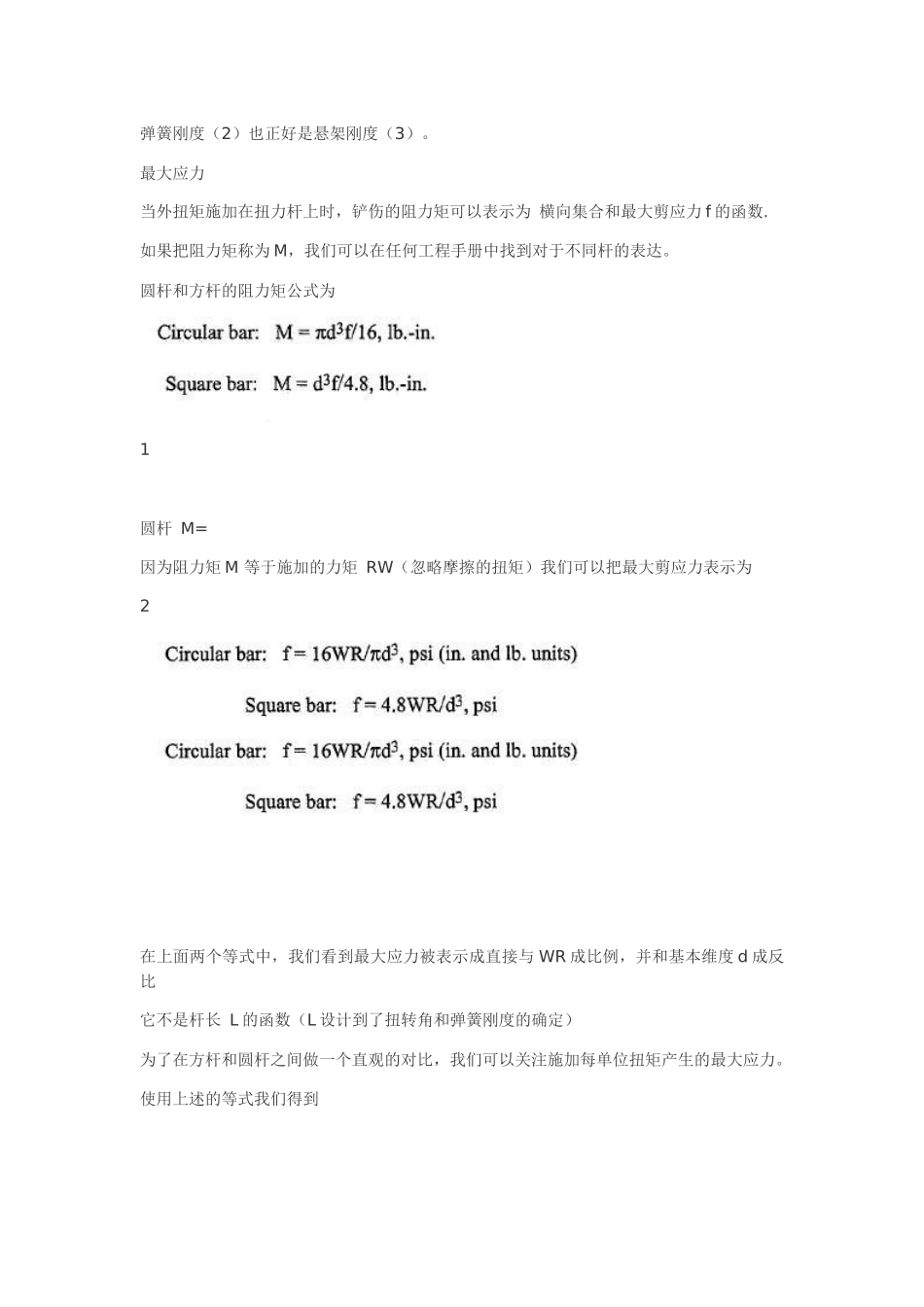

最大应力当外扭矩施加在扭力杆上时,铲伤的阻力矩可以表示为横向集合和最大剪应力f的函数
如果把阻力矩称为M,我们可以在任何工程手册中找到对于不同杆的表达
圆杆和方杆的阻力矩公式为1圆杆M=因为阻力矩M等于施加的力矩RW(忽略摩擦的扭矩)我们可以把最大剪应力表示为2在上面两个等式中,我们看到最大应力被表示成直接与WR成比例,并和基本维度d成反比它不是杆长L的函数(L设计到了扭转角和弹簧刚度的确定)为了在方杆和圆杆之间做一个直观的对比,我们可以关注施加每单位扭矩产生的最大应力

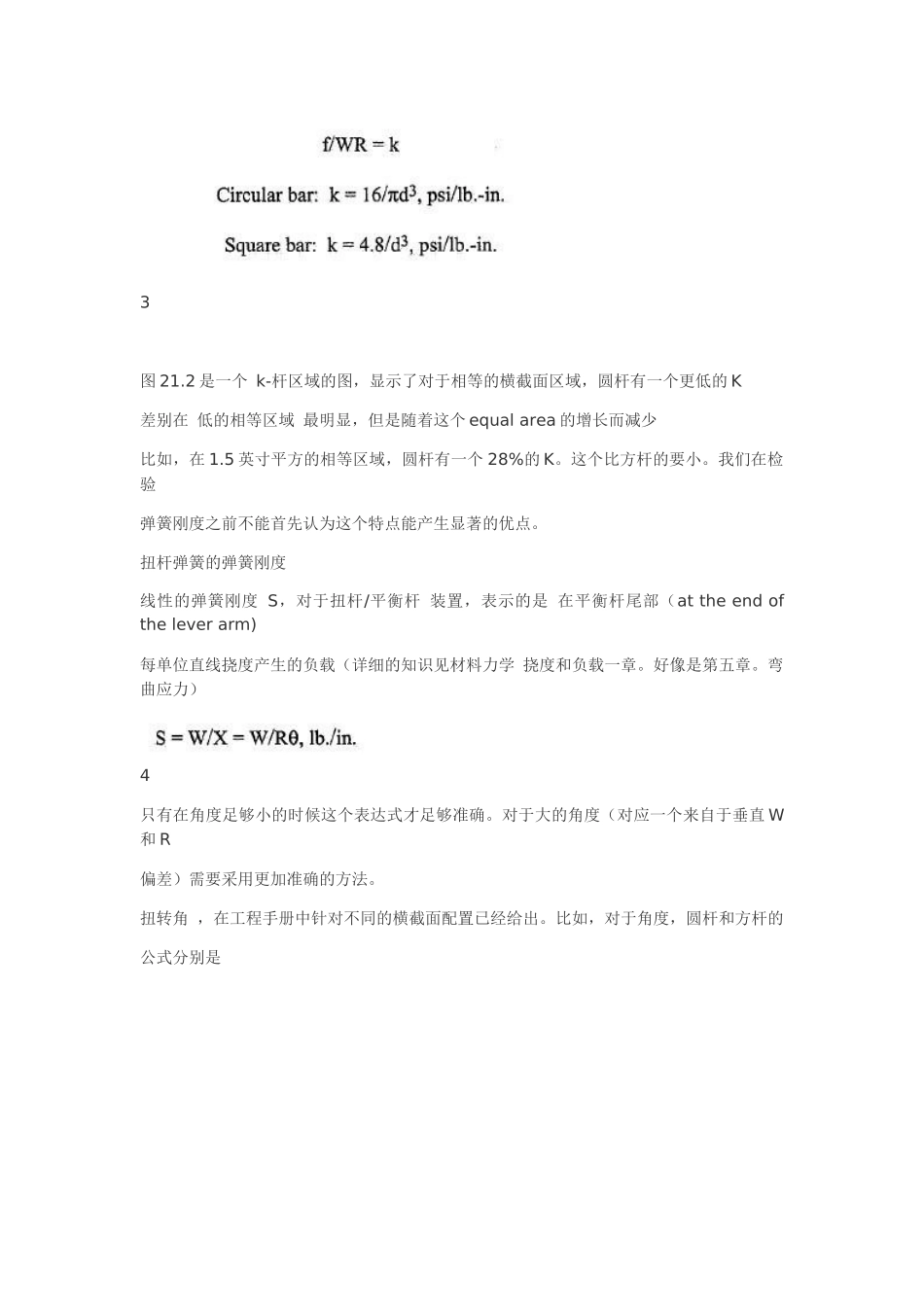

使用上述的等式我们得到3图21
2是一个k-杆区域的图,显示了对于相等的横截面区域,圆杆有一个更低的K差别在低的相等区域最明显,但是随着这个equalarea的增长而减少比如,在1
