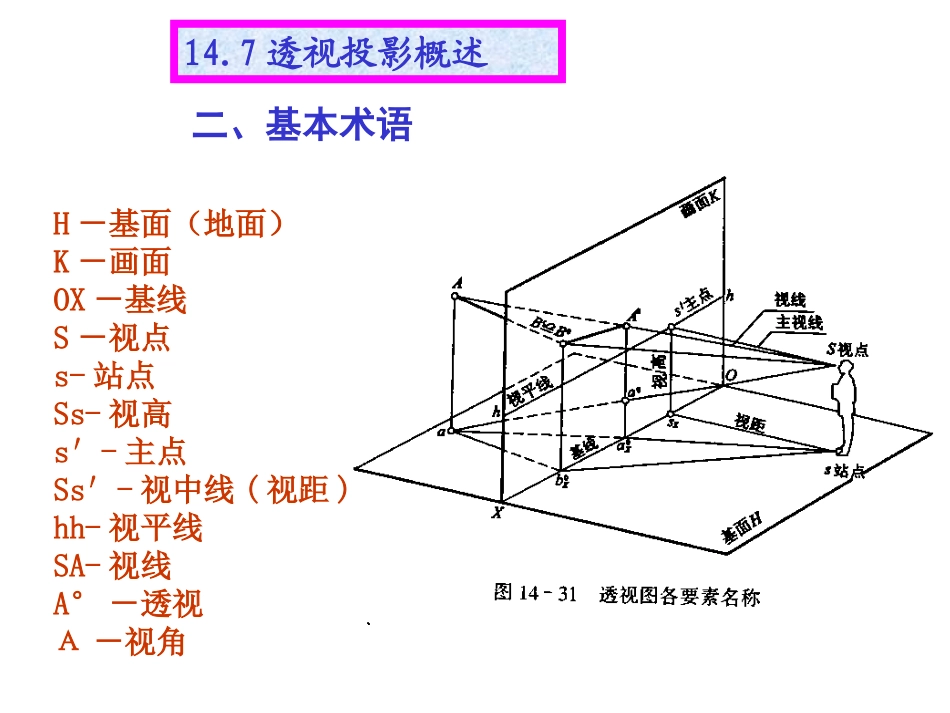

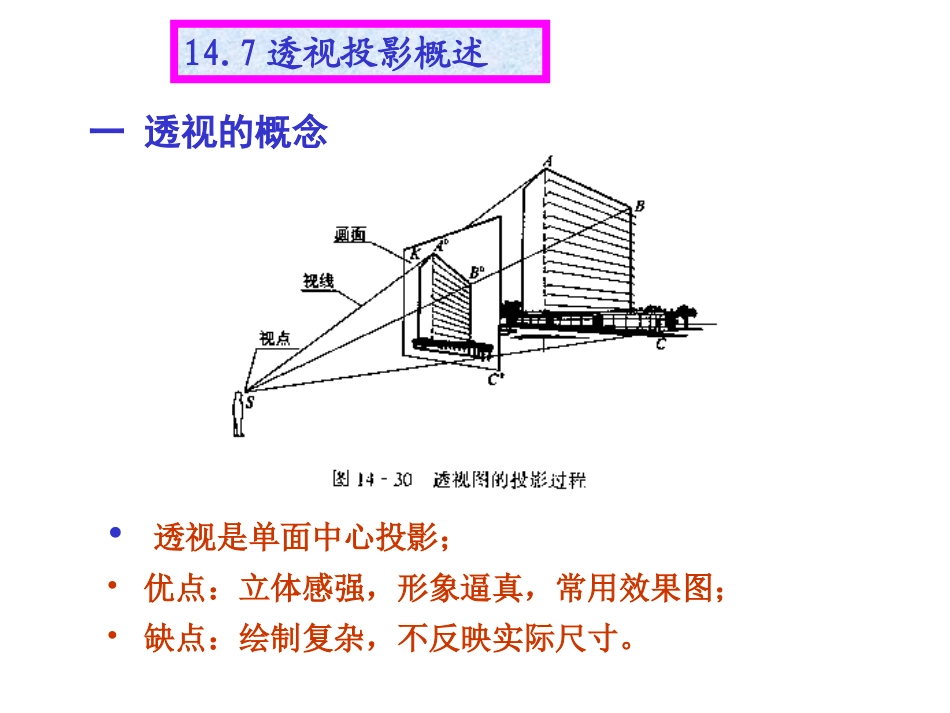

韶关学院农业科学系授课教师高志红园林工程制图第十四章阴影与透视－－透视部分一透视的概念14.7透视投影概述•透视是单面中心投影；•优点：立体感强，形象逼真，常用效果图；•缺点：绘制复杂，不反映实际尺寸。二、基本术语14.7透视投影概述H－基面（地面）K－画面OX－基线S－视点s-站点Ss-视高s′-主点Ss′-视中线(视距)hh-视平线SA-视线A°－透视Α－视角二、基本术语14.7透视投影概述14.8点、直线、平面的透视一、点的透视A°a°14.8点、直线、平面的透视一、点的透视已知条件：画面在上，基面在下作图步骤：视线迹点法A°14.8点、直线、平面的透视一、点的透视已知条件：基面再上，画面在下作图步骤：视线迹点法A°14.8点、直线、平面的透视二、直线的透视已知条件作图步骤：视线迹点法B°A°14.8点、直线、平面的透视直线透视的基本规律一：1.凡和画面平行的直线,透视和原直线平行;2.凡和画面平行、等距等长的直线，其透视亦等长。14.8点、直线、平面的透视直线透视的基本规律一已知条件作图步骤：视线迹点法B°A°C°D°14.8点、直线、平面的透视直线透视的基本规律二：3.当画面在直线和视点之间时,在同一画面上,等距相互平行的直线的透视间距,距画面远的小于距画面近的。(近疏远密)2.当画面在直线和视点之间时,等长相互平行的直线的透视长度距画面近的大,远的小。(近大远小)1.凡在画面上的直线的透视长度等于实长;14.8点、直线、平面的透视已知条件作图步骤：视线迹点法直线透视的基本规律二14.8点、直线、平面的透视直线透视的基本规律三(灭点的概念)：F14.8点、直线、平面的透视直线透视的基本规律三(灭点的概念)：2.灭点的性质：①和画面不平行的直线相互平行的直线有共同的灭点；②和画面平行的的直线无灭点；③水平线的灭点均在视平线上④直线上无穷远点的透视即为直线的灭点；1.灭点的概念：和画面不平行的直线的透视延长后消失于一点,即灭点,灭点的做法是过视点作该直线的平行线,与画面的交点,也叫消失点.。3.灭点的作法:过视点作已知直线的平行线,和画面的交点即为直线的灭点.。14.8点、直线、平面的透视已知条件作图步骤ff’灭点的概念14.8点、直线、平面的透视可利用灭点作水平线的透视水平线的灭点水平线的灭点在视平线上14.8点、直线、平面的透视可利用灭点作水平线的透视fFA°B°步骤:1.可利用灭点作透视方向;2.利用迹点确定透视位置.14.8点、直线、平面的透视垂直线的真高线1.真高线的概念：在画面上垂直线的高度等于真高,求不在画面上垂直线的透视高度时,可以利用等长的画面垂直线作为真高线（量高线）。B°A°14.8点、直线、平面的透视垂直线的真高线2.不再画面上垂直线的透视高度作法量高线和垂线组成一矩形，通过矩形水平边的灭点作出水平线的透视方向，再利用视线迹点法求出垂线两端点的透视。FC°D°14.8点、直线、平面的透视三、水平面的透视作图步骤：1.求平面图形两个方向的灭点Fx和Fy;2.求直线的透视方向(连迹点/灭点);3.确定直线的透视长度(视线迹点法);4.对角点利用二直线的透视方向相交确定。xyfxfy（两点透视）AoBoCoDo14.8点、直线、平面的透视三、水平面的透视一点透视C0D014.8点、直线、平面的透视三、水平面的透视1.已知条件2.求灭点14.8点、直线、平面的透视三、水平面的透视3.求迹点、透视方向视线迹点法求透视14.8点、直线、平面的透视三、水平面的透视14.8点、直线、平面的透视四、立体的透视已知条件1.求灭点2.求透视方向和真高3.视线迹点法求透视位置4.完成顶面透视一、两点透视已知条件例1.求建筑模型的透视图14.9视线迹点法作透视举例1.求灭点1.求灭点2.求透视方向和真高3.视线迹点法求透视位置3.视线迹点法求透视位置4.利用真高作屋脊垂直线的透视5.作屋脊透视方向5.作屋脊透视方向6.视线迹点法求屋脊透视位置14.9视线迹点法作透视举例一、两点透视例2.求建筑形体的透视图1.求Ⅰ的透视已知条件2.求Ⅱ的真高3.求Ⅱ的透视方向4.求Ⅱ的透视位置5.完成Ⅱ的透视14.9视线迹点法作透视举例二、一点透视例1.求建筑形体的透视图已知条件1.求Ⅰ的透视2.求Ⅲ的透视3.求Ⅱ的透视4.完成模型的透视14.9视线迹点法作透视举例例2.求作四坡屋面...
