水电站优化运行课件VIP免费

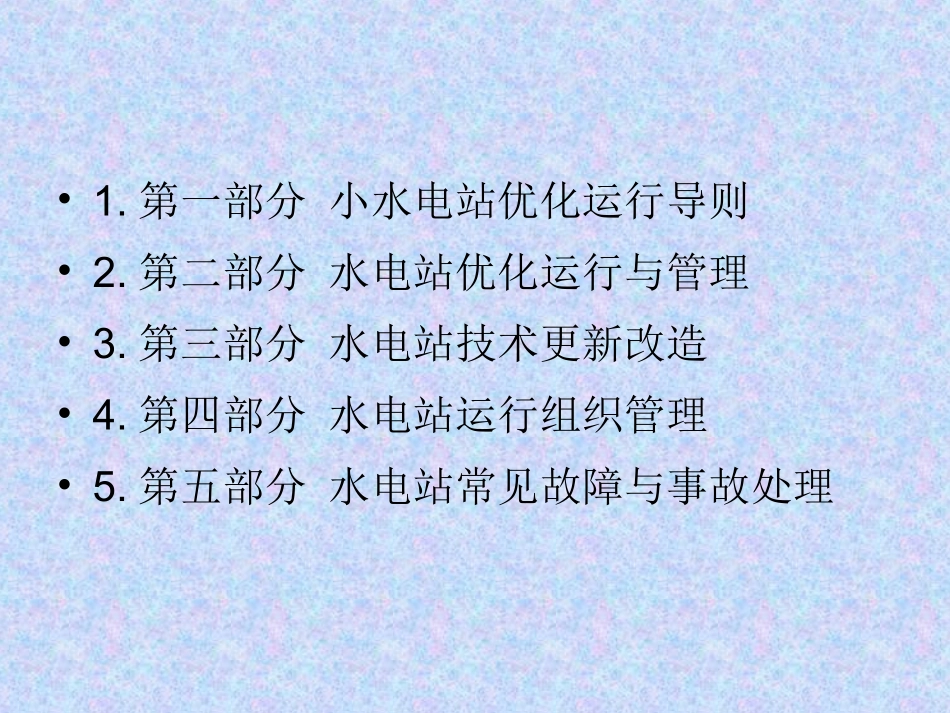

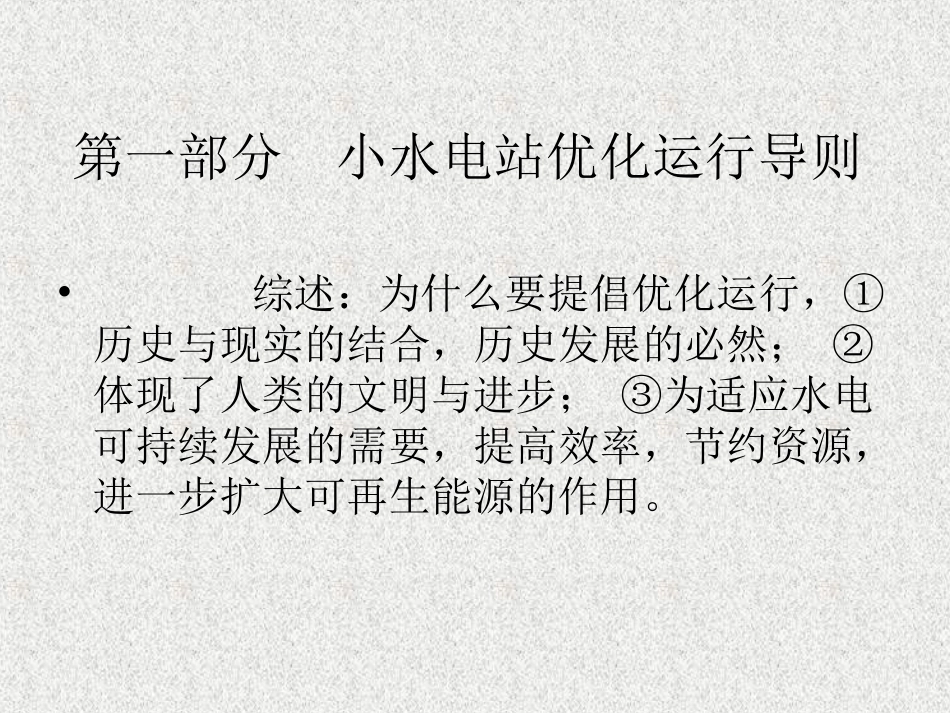

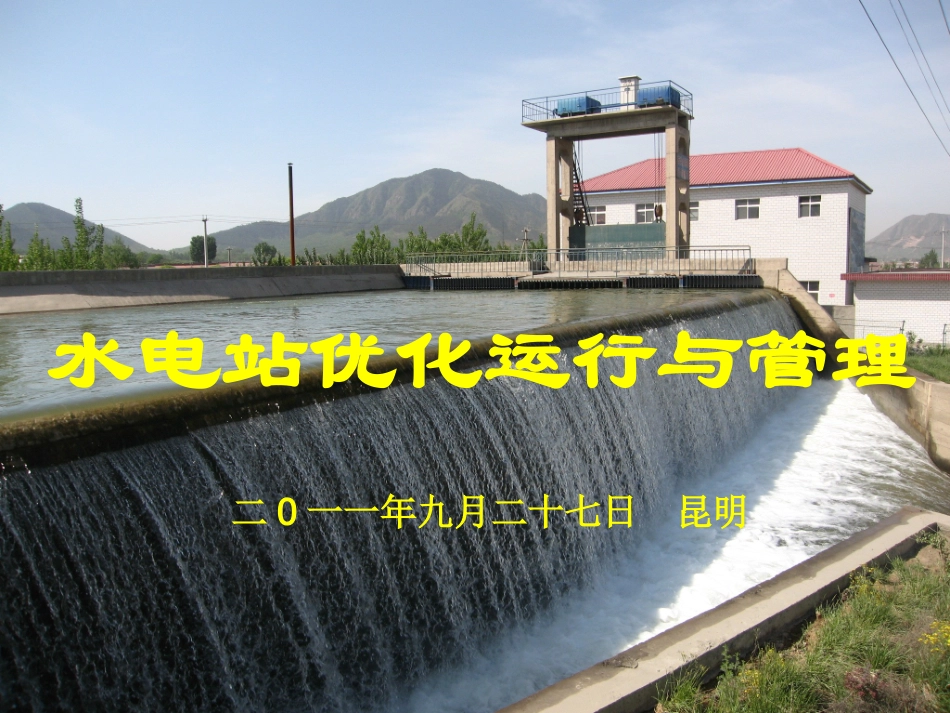

水电站优化运行与管理二0一一年九月二十七日昆明•1.第一部分小水电站优化运行导则•2.第二部分水电站优化运行与管理•3.第三部分水电站技术更新改造•4.第四部分水电站运行组织管理•5.第五部分水电站常见故障与事故处理第一部分小水电站优化运行导则•综述：为什么要提倡优化运行，①历史与现实的结合，历史发展的必然；②体现了人类的文明与进步；③为适应水电可持续发展的需要，提高效率，节约资源，进一步扩大可再生能源的作用。•《农村水电站优化运行导则》主要内容：•——总则；•——基本资料收集与分析；•——农村水电站优化运行；•——农村水电站群优化运行；•——农村水电站优化运行与地方电力系统优化调度；•——附录A术语；•——附录B电站优化运行系统应用软件应具备的主要功能。•1总则•1.0.1为了加强农村水电站(以下简称电站)运行管理的科学性，实现电站的优化运行，充分利用水能资源，提高电站经济效益，促进电网安全优化运行，制定本导则。•1.0.2本导则适用于装机容量50MW～0.5MW、出线电压等级110kV及以下电站的优化运行。装机容量小于0.5MW的电站可参照执行。•1.0.3电站优化运行应在保证电站枢纽工程运行安全和电力系统电能生产安全可靠的前提下，利用现有发电设备和水工建筑物，通过合理调度，使电站和电力系统获得最佳经济效益。•1.0.4电站优化运行除应执行本导则的规定外，尚应符合国家现行有关标准的规定。•2基本资料收集与分析•1电站所属流域的水文、气象资料；•2电站水库特性资料；•3电站下游水位流量关系资料；•4电站引水系统、尾水系统及其水头损失资料；•5电站历年运行资料；•6电力系统对电站运行的要求；•7电力市场交易的相关资料；•8综合利用的用水要求。•机组动力特性资料主要包括：•1水轮机运转特性曲线；•2机组功率损失特性曲线；•3机组功率特性曲线或流量特性曲线；•4机组效率特性曲线；•5机组耗水率特性曲线；•6机组流量微增率特性曲线。•3农村水电站优化运行•3.1一般规定•3.2长期优化运行•3.2.1编制水库调度方案和年度发电计划。•3.2.2电站水库调度图。•3.2.3电站水库调度图的编制要求。•3.2.4编制电站水库调度方案的要求。•3.2.5编制电站年度发电计划应遵循统筹兼顾的原则。•3.3短期优化运行•3.3.1应以长期优化运行方案确定的发电用水量为依据。•3.3.2宜根据短期水文预报及有关电力市场信息进行编制。•3.3.3有日调节库容的电站充分发挥水库的调节作用。•3.4厂内优化运行•3.4.1根据出力、流量和水头平衡关系及机组动力特性编制厂内优化运行总图或厂内优化运行总表。•3.4.2最优负荷分配，可采用等微增率法或动态规划法。•3.4.3实施机组无功负荷的优化分配。•3.4.4采用计算机实时监控。•4农村水电站群优化运行•4.1一般规定•4.2电站群优化运行•4.3梯级电站优化运行•5农村水电站优化运行与电力系统优化调度•附录A术语•A.0.4电站优化运行：在满足电力系统的供电要求及不改变现有发电设备和水工建筑物的前提下，以充分利用水能资源，提高电站和系统经济效益为目的，按照用系统分析理论和最优化技术编制的电站最优调度方案运行的工作方式。•A.0.5电站长期优化运行：以水库优化调度为核心，并进行电力系统的长期电力电量平衡，将水电站较长时期(季、年、多年)内的输入能量，最优分配到较短时段(月、旬、周、日)的工作方式。•A.0.6电站短期优化运行：将长期优化运行分配给当前时段的输入能量在更短的时段间合理分配，按照电站逐日、逐小时(或更短时段)的最优负荷分配方案运行的工作方式。•A.0.7电站厂内优化运行：根据电站设备的动力特性和动力指标，按照厂内最优的运行机组台数、组合和启动、停用计划，以及机组间负荷的最优分配方案运行的工作方式。•附录B电站优化运行系统应用软件应具备的主要功能•1电站负荷的实时自动给定。•2使机组的启、停按最优化准则进行。•3对调频电站，进行最优分配和实时调节。•4进行负荷偏差的检测。•5适时对各机组当前的动力特性进行实测。第二部分水电站优化运行与管理•1水电站运行•2水电站水库运行调度的意义和分类•从研究问题的范围来看，电力系统及...
