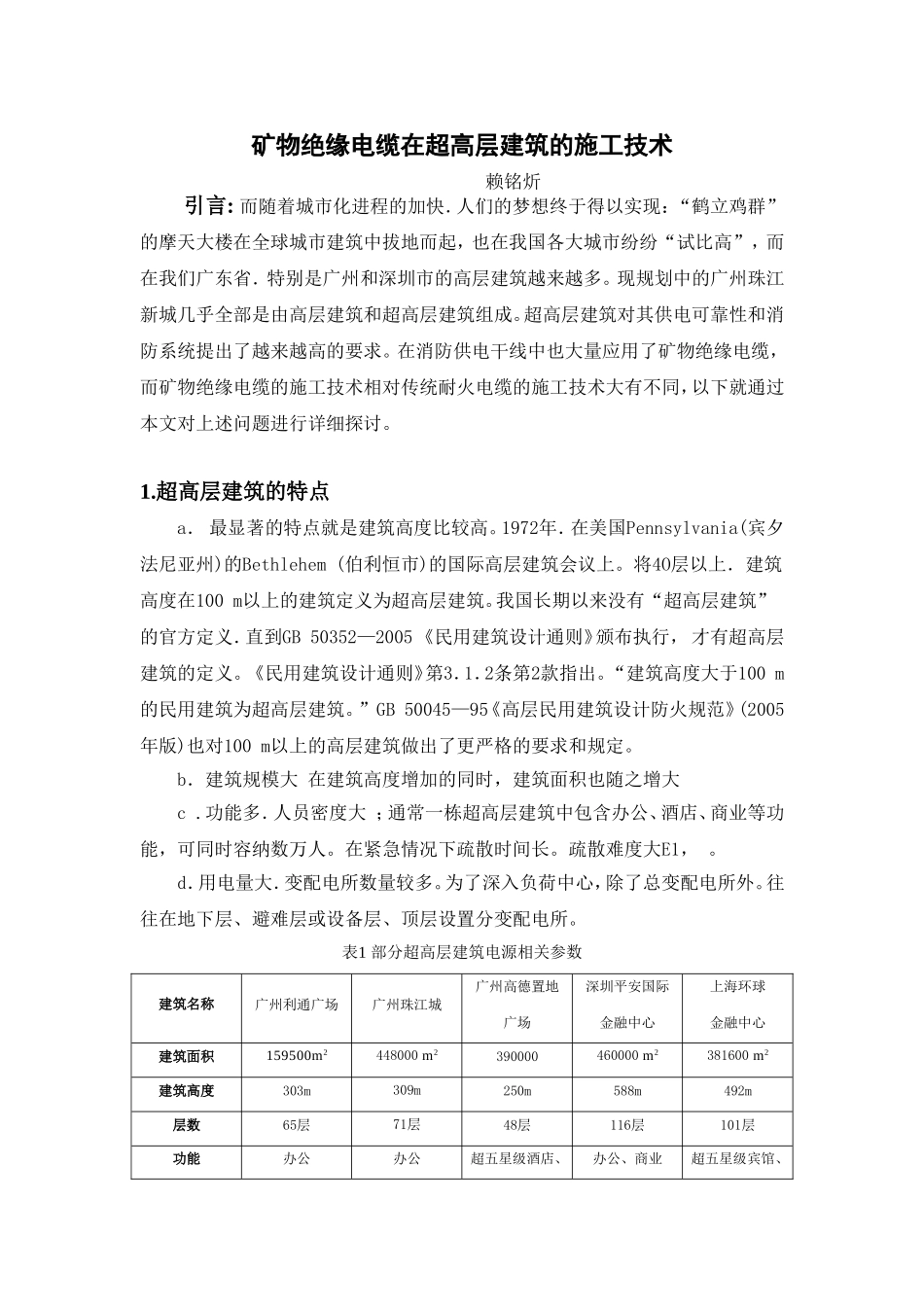

矿物绝缘电缆在超高层建筑的施工技术赖铭炘引言:而随着城市化进程的加快．人们的梦想终于得以实现：“鹤立鸡群”的摩天大楼在全球城市建筑中拔地而起，也在我国各大城市纷纷“试比高”，而在我们广东省．特别是广州和深圳市的高层建筑越来越多。现规划中的广州珠江新城几乎全部是由高层建筑和超高层建筑组成。超高层建筑对其供电可靠性和消防系统提出了越来越高的要求。在消防供电干线中也大量应用了矿物绝缘电缆，而矿物绝缘电缆的施工技术相对传统耐火电缆的施工技术大有不同，以下就通过本文对上述问题进行详细探讨。1.超高层建筑的特点a．最显著的特点就是建筑高度比较高。1972年．在美国Pennsylvania(宾夕法尼亚州)的Bethlehem(伯利恒市)的国际高层建筑会议上。将4O层以上．建筑高度在100m以上的建筑定义为超高层建筑。我国长期以来没有“超高层建筑”的官方定义．直到GB50352—2005《民用建筑设计通则》颁布执行，才有超高层建筑的定义。《民用建筑设计通则》第3．1．2条第2款指出。“建筑高度大于100m的民用建筑为超高层建筑。”GB50045—95《高层民用建筑设计防火规范》(2005年版)也对100m以上的高层建筑做出了更严格的要求和规定。b．建筑规模大在建筑高度增加的同时，建筑面积也随之增大c.功能多．人员密度大；通常一栋超高层建筑中包含办公、酒店、商业等功能，可同时容纳数万人。在紧急情况下疏散时间长。疏散难度大E1，。d．用电量大．变配电所数量较多。为了深入负荷中心，除了总变配电所外。往往在地下层、避难层或设备层、顶层设置分变配电所。表1部分超高层建筑电源相关参数建筑名称广州利通广场广州珠江城广州高德置地广场深圳平安国际金融中心上海环球金融中心建筑面积159500m2448000m2390000460000m2381600m2建筑高度303m309m250m588m492m层数65层71层48层116层101层功能办公办公超五星级酒店、办公、商业超五星级宾馆、酒店式公寓、办公、商业写字楼、会议室、商业电源3路10kV电源，同时工作，互为备用4路10kV电源，3用1备2路10kV电源，同时工作，互为备用9路10kV电源，6用3备3路35kV电源，同时工作，互为备用变压器总容量19200kVA45200kVA39500kVA55500kVA主站35/10kV，3×12500kVA每个避难层均设分站单位安装容量120.4VA/m2100.9VA/m2101.3VA/m2120.7VA/m298.3VA/m2由此可见，保证超高层建筑中供配电系统的干线电缆的可靠稳定性非常重要2.建筑竖向干线采用矿物绝缘电缆的依据JGJ16—2008《民用建筑电气设计规范》第13．10．4条规定：1火灾自动报警系统保护对象分级为特级的建筑物．其消防设备供电干线及分支干线，应采用矿物绝缘电缆。2火灾自动报警系统保护对象分级为一级的建筑物，其消防设备供电干线及分支干线，宜采用矿物绝缘电缆。GB50116—98《火灾自动报警系统设计规范》第3．1．1条规定，建筑高度超过100m的高层民用建筑为特级保护对象。综合上述两本规范。超高层建筑中消防设备供电干线及分支干线应采用矿物绝缘电缆(即矿物绝缘电缆)。3.矿物绝缘电缆的特点矿物绝缘电缆截面图矿物绝缘电缆以高导电率的导电线芯（熔点1083℃）、绝缘材料（熔点2800℃）、铜护套（熔点1083℃）为基本结构组成，当电缆需要防腐处理时可外加一层聚氯乙烯。由上述可见，矿物绝缘电缆具有非常优秀的耐火、耐高温性能，电缆自身无法燃烧，也不会引发火源。即使有外在火焰的烧烤，电缆仍可正常工作。同时，只要火焰的温度低于铜的熔点温度，火情消除后，电缆无需更换，仍可正常使用。这也是矿物绝缘电缆在消防系统中使用的原因。但是，矿物绝缘电缆的缺点也非常明显，氧化镁很容易吸潮，吸潮后绝缘电阻急剧降低，矿物绝缘电缆将失去其应有的作用。对于矿物绝缘电缆来说，其中间联接器和端头是防潮的关键，这两个关键点处理好了，使矿物绝缘电缆的性能能够得到保证。另外，矿物绝缘电缆的柔性很差，施工放线要保持顺直比较困难。同时由于超高层建筑具有随风偏移的特性，其竖向干线采用矿物绝缘电缆将使电缆联接器和端头长期处于振动状态，可能给矿物绝缘电缆的防潮性能带来一定的影响。矿物绝缘电缆具有无烟无毒、载流量大、防爆、耐腐蚀性能高、使用寿命长、机械强度高、...
