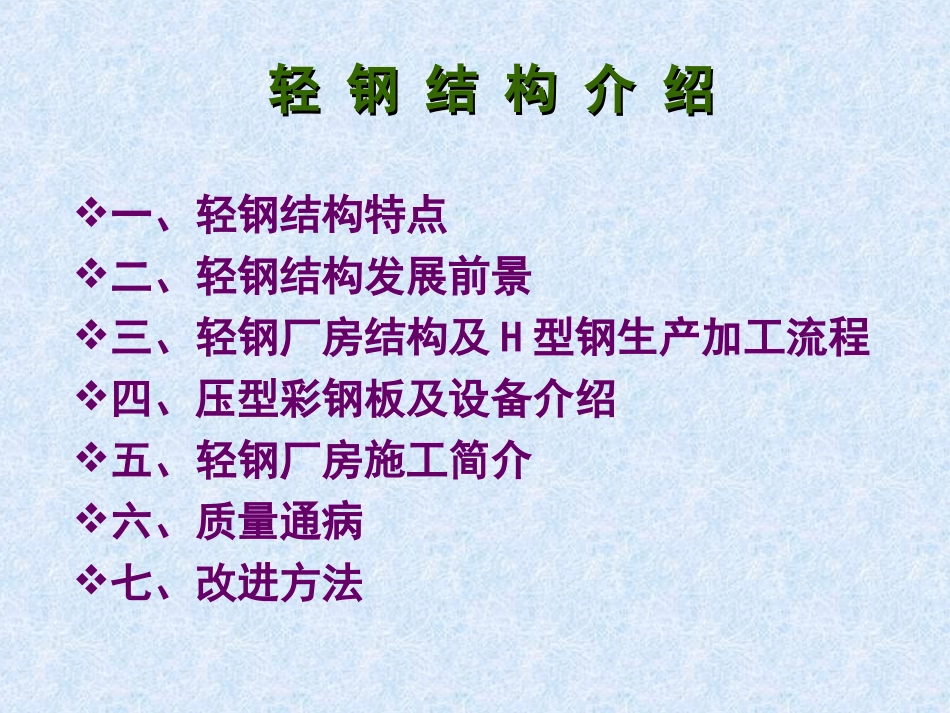

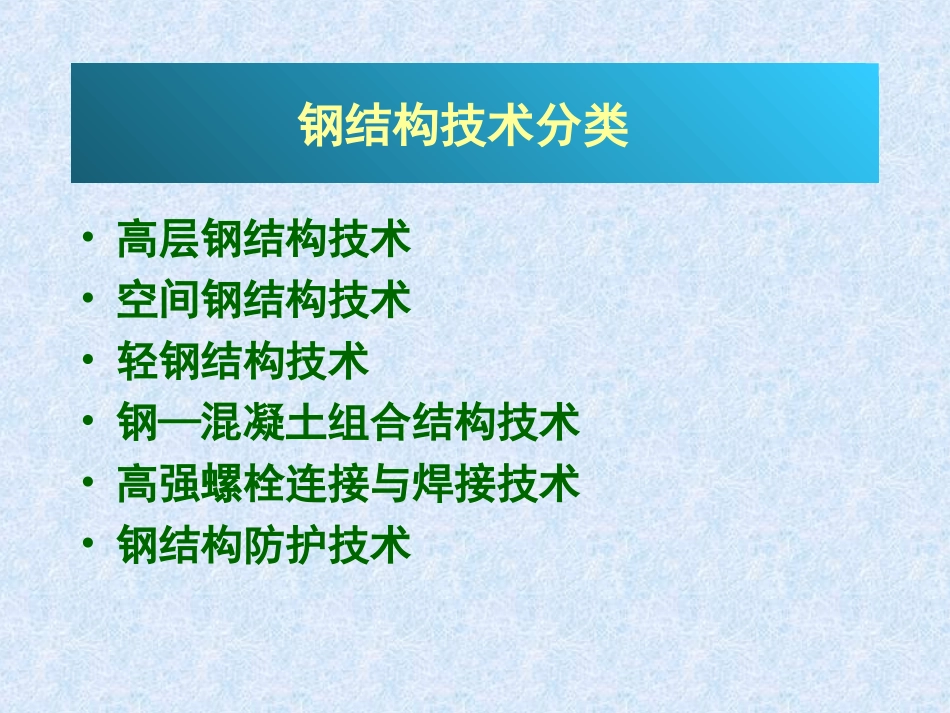

轻钢结构介绍轻钢结构介绍一、轻钢结构特点二、轻钢结构发展前景三、轻钢厂房结构及H型钢生产加工流程四、压型彩钢板及设备介绍五、轻钢厂房施工简介六、质量通病七、改进方法钢结构技术分类•高层钢结构技术•空间钢结构技术•轻钢结构技术•钢—混凝土组合结构技术•高强螺栓连接与焊接技术•钢结构防护技术轻型钢结构的定义•截面为H型、C型、Z型、U型钢构件（一般构件的厚度小于16mm,其中C型、Z型、U型钢属冷弯薄壁型钢)连接起来，组成主体承重体系；以各种板材(板材厚度一般小于4mm）作为屋面和墙面，再配以构件、门窗等形成完整的建筑体系。•轻--自重轻、围护结构轻、构件轻、用钢少等。轻钢结构分类•门式刚架•冷弯薄壁型钢结构•多层框架结构体系•拱形波纹屋顶一、轻钢结构特点1、适用范围广，已大量应用于单层工业厂房、多层工业厂房、办公楼以及高层建筑中。2、施工周期短：轻钢结构的最大优点是所有构件均可以由工厂制作现场拼接安装，对一般规模较小的工业厂房仅需30天左右，而若采用钢筋混凝土结构则需要8—12个月左右。3、综合经济效益好,我国的市场价格，轻钢结构的造价已经低于钢筋混凝土结构。4、抗震性能好,由于钢结构属于柔性结构、自重轻，因而能有效地降低地震响应及灾害影响程度，极有利于抗震。5、宜于拆卸搬迁。6、有利于环保，钢结构建筑是对城市环境影响最小的一种结构之一，在西方已被广泛采用，所以有“绿色建筑”之称。二、钢结构发展前景1.我国钢结构(含轻钢结构)发展的形势很好，我国钢结构年产已超过1亿吨，可以预言，21世纪将是钢结构快速发展时期，长期以来，由混凝土结构、砌体结构一统天下的格局将被打破，从事钢结构制造的施工企业前景广阔。2.美国、日本等发达国家，钢结构建筑要占整个建筑的50％以上，而我国只占5％还不到,差距甚远。钢结构建筑具有很大的发展潜力。3.国家政策支持,1997年11月建设部明确提出发展建筑钢结构施工工艺的具体要求。4.具备了必要的技术基础,最近两年钢结构科研工作跟得很快,各种钢结构规范、技术规程陆续推出。5.具备了经济基础,目前国内门式轻钢结构建筑综合造价已低于同类钢筋混凝土结构,同时制作安装速度远快于钢筋混凝土结构。•GB50017-2003钢结构设计规范•GB50018-2002冷弯薄壁型钢结构技术规范•CECS102-2002门式刚架轻型房屋钢结构技术规程•JGJ99-98高层民用建筑钢结构技术规程•JGJ61-2003网架结构技术规程•GB50011-2008建筑抗震设计规范常用钢结构规范三、轻钢厂房结构及H型钢工艺流程•目前国内轻钢结构大多应用在工业厂房建筑上,对单层工业厂房而言，通常采用门式结构,即以H形钢，采用焊接连接作为梁柱，以C形或Z形轻钢板作檩条，屋盖系统或楼面系统用压型彩色钢板作面层，上面可浇混凝土，压型钢板既可作为钢筋，必要时也可以再配钢筋。墙面围护也采用单层或夹层压型钢板，夹层板内部可充填各种保温层。下图所示为一般厂房结构。钢结构厂房结构组成图轻钢结构厂房一般采用门式结构下面介绍几种常用结构形式1、单跨双坡排架(CSl)2、单跨双坡刚架(CS3)3、单跨双坡刚架(MSl)4、多跨多坡刚架(MGl)5、高低跨刚架(MG2)1.单跨双坡排架(CSl)•等截面柱，柱底固接、梁端铰接的节点设计，抗变形能力强，适合于软土地基上的建筑物。2.单跨双坡刚架(CS3)•具有类型CS2的特点。等截面柱，底端固接的节点设计，承受更大的支座弯矩，适合有吊车荷载的建筑物。3.单跨双坡刚架(MSl)•内柱的设计，使结构达到更大的屋面跨度，通常36—72M，更经济的设计。4.多跨多坡刚架(MGl)•具有类型MSl的特点。复跨多坡或多跨多坡的设计，适合多种使用类型建筑物的需要。5.高低跨刚架(MG2)•具有类型MSl的特点。且外形构造灵活，适合于成套组合式厂房。由于H型钢在经济和性能上优于工字钢，目前轻钢结构厂房柱及梁大都采用H型钢结构。下面介绍主要生产工艺流程：•1.切割下料•2.H型钢组立•3.H型钢焊接•4.H型钢翼缘矫正•5.抛丸除锈涂装•6.成品1、切割下料(多头直条切割机)多头同时切割可以同时进行，并保证板条两边变形均匀。2、H型钢组立(H型钢组立机)把切割好的板条组成H型钢，并点焊固定H型钢焊接(H...
