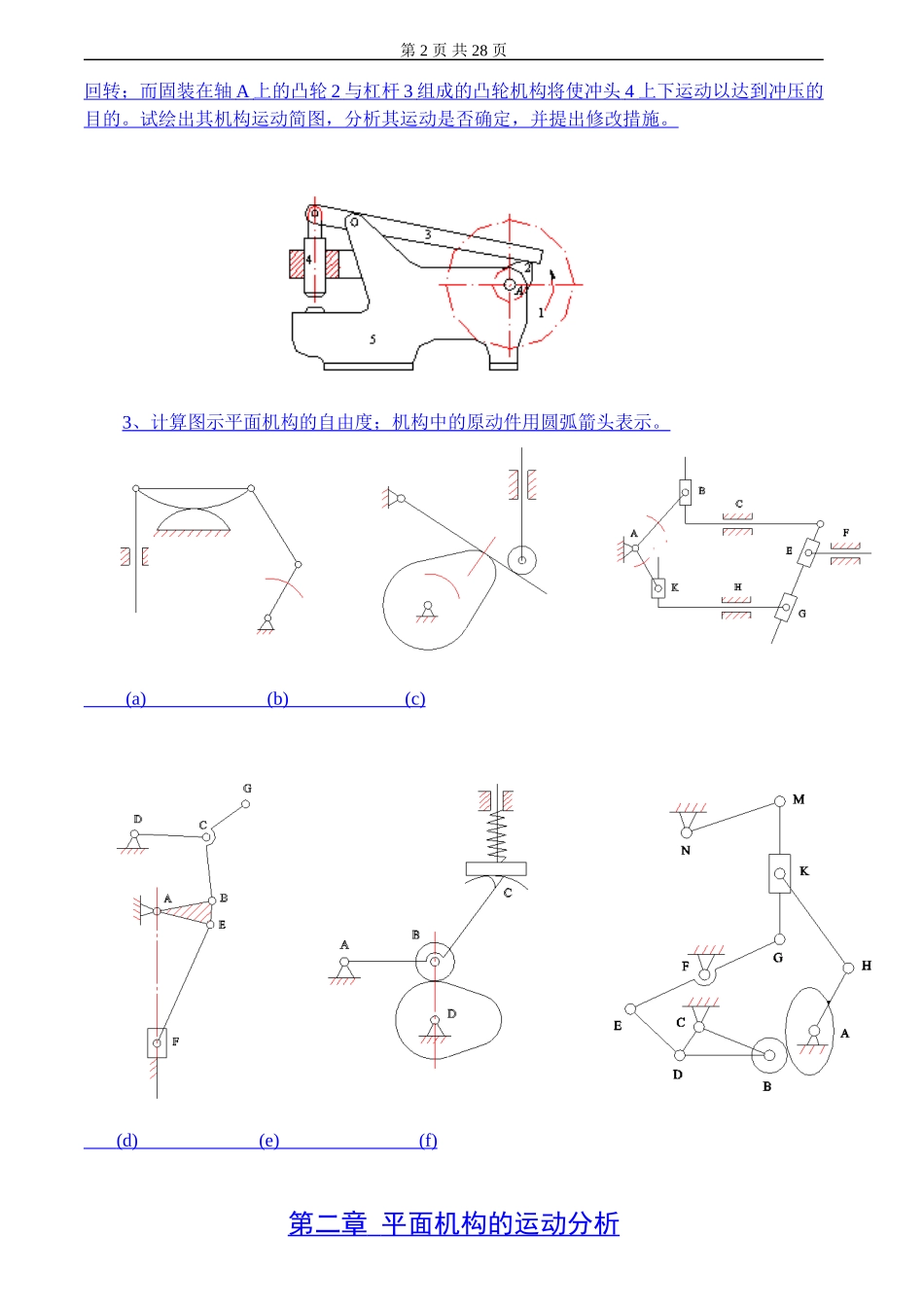

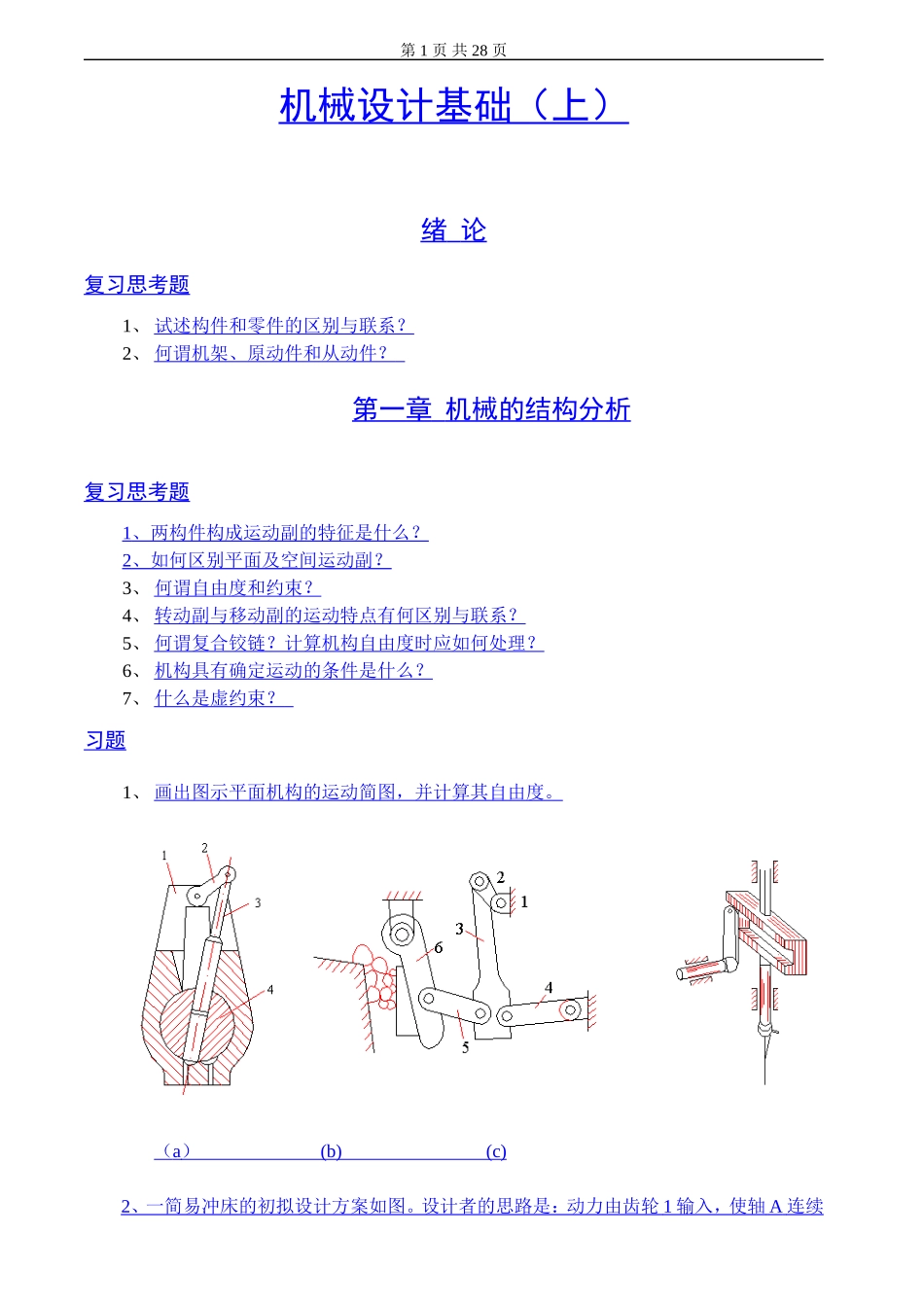

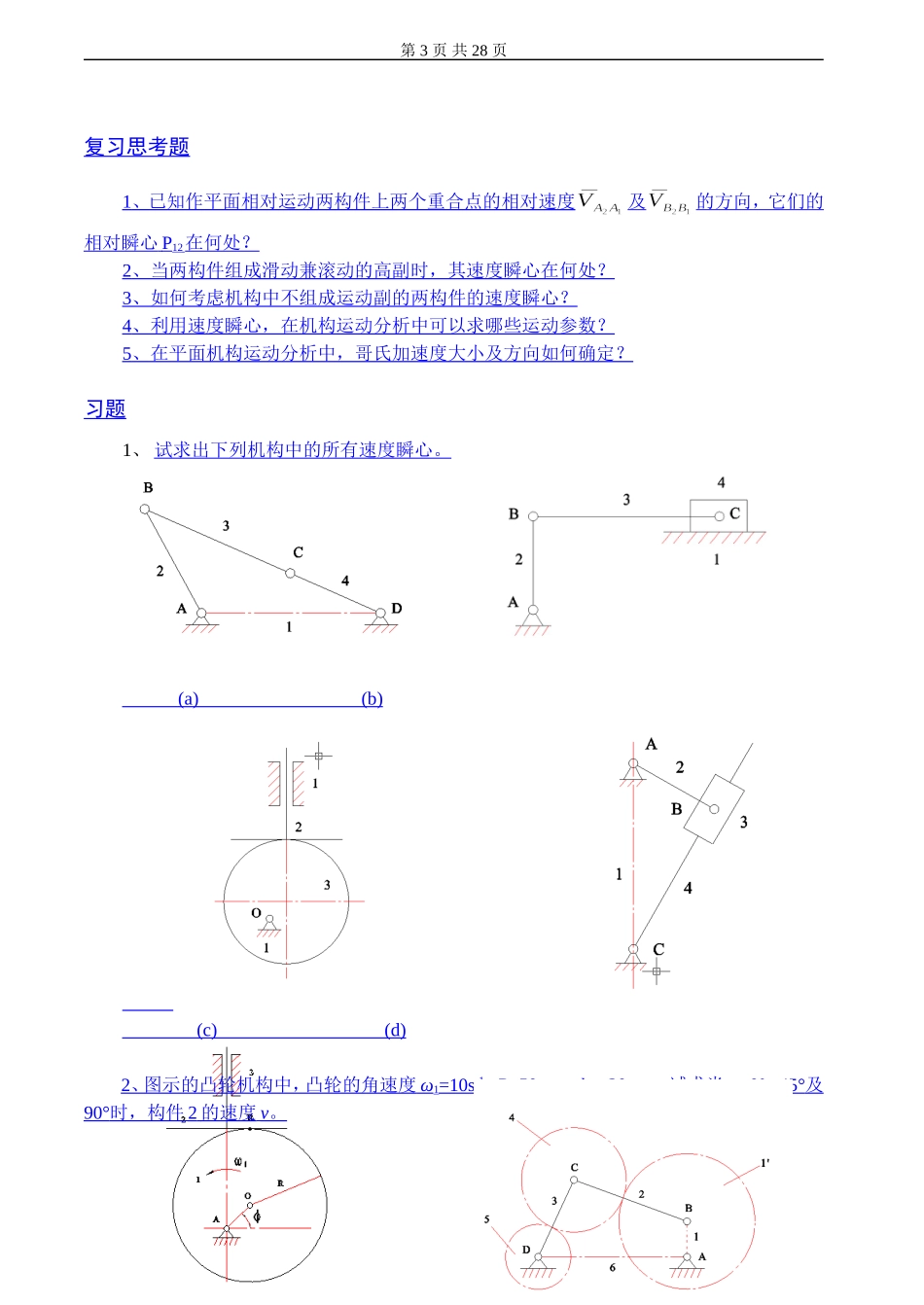

第1页共28页机械设计基础（上）绪论复习思考题1、试述构件和零件的区别与联系？2、何谓机架、原动件和从动件？第一章机械的结构分析复习思考题1、两构件构成运动副的特征是什么？2、如何区别平面及空间运动副？3、何谓自由度和约束？4、转动副与移动副的运动特点有何区别与联系？5、何谓复合铰链？计算机构自由度时应如何处理？6、机构具有确定运动的条件是什么？7、什么是虚约束？习题1、画出图示平面机构的运动简图，并计算其自由度。（a）(b)(c)2、一简易冲床的初拟设计方案如图。设计者的思路是：动力由齿轮1输入，使轴A连续第2页共28页回转；而固装在轴A上的凸轮2与杠杆3组成的凸轮机构将使冲头4上下运动以达到冲压的目的。试绘出其机构运动简图，分析其运动是否确定，并提出修改措施。3、计算图示平面机构的自由度；机构中的原动件用圆弧箭头表示。(a)(b)(c)(d)(e)(f)第二章平面机构的运动分析第3页共28页复习思考题1、已知作平面相对运动两构件上两个重合点的相对速度及的方向，它们的相对瞬心P12在何处？2、当两构件组成滑动兼滚动的高副时，其速度瞬心在何处？3、如何考虑机构中不组成运动副的两构件的速度瞬心？4、利用速度瞬心，在机构运动分析中可以求哪些运动参数？5、在平面机构运动分析中，哥氏加速度大小及方向如何确定？习题1、试求出下列机构中的所有速度瞬心。(a)(b)(c)(d)2、图示的凸轮机构中，凸轮的角速度ω1=10s-1，R=50mm，lA0=20mm，试求当φ=0°、45°及90°时，构件2的速度v。第4页共28页题2图凸轮机构题3图组合机构3、图示机构，由曲柄1、连杆2、摇杆3及机架6组成铰链四杆机构，轮1′与曲柄1固接，其轴心为B，轮4分别与轮1′和轮5相切，轮5活套于轴D上。各相切轮之间作纯滚动。试用速度瞬心法确定曲柄1与轮5的角速比ω1/ω5。4、在图示的颚式破碎机中，已知：xD=260mm，yD=480mm，xG=400mm，yG=200mm，lAB=lCE=100mm，lBC=lBE=500mm，lCD=300mm，lEF=400mm，lGF=685mm，1=45°,ω1=30rad/s逆时针。求ω5、ε5。题4图破碎机题5图曲柄摇块机构5、图示的曲柄摇块机构，lAB=30mm，lAC=100mm，lBD=50mm，lDE=40mm，1=45°，等角速度ω1=10rad/s，求点E、D的速度和加速度，构件3的角速度和角加速度。6、图示正弦机构，曲柄1长度l1=0.05m，角速度ω1=20rad/s（常数），试分别用图解法和解析法确定该机构在1=45°时导杆3的速度v3与加速度a3。题6图正弦机构题7图六杆机构7、在图示机构中，已知第5页共28页lAE=70mm，lAB=40mm，lEF=70mm，lDE=35mm，lCD=75mm，lBC=50mm，1=60°，构件1以等角速度ω1=10rad/s逆时针方向转动，试求点C的速度和加速度。第三章平面连杆机构复习思考题1、如何依照各杆长度判别铰链四杆机构的型式？2、平面四连杆机构最基本形态是什么？由它演化为其它平面四杆机构，有哪些具体途径？3、图示摆动导杆机构中，AB杆匀角速转动。该机构存在的几何条件是什么？给定其摆杆的行程速度变化系数K后，怎么用K值表达AB和AC杆的长度关系？题3、4图题5图4、图示摆动导杆机构中，AB杆匀角速转动。若，那么，其摆杆的行程速度变化系数为何值？又若摆杆顺时针方向转动为回程，要求有比工作行程较大的平均速度，那么，应如何选择AB杆的转向？5、试回答图示曲柄滑块机构存在的几何条件。若AB杆等角速转动，而滑块向右移动为回程。要求回程比工作行程少占用时间，那么，应如何选取AB杆的转向？习题1、图示铰链四杆机构，已知：lBC=50mm，lCD=35mm，lAB=30mm，AD为机架，（1）若此机构为曲柄摇杆机械，且AB为曲柄，求lAB的最大值：（2）若此机构为双曲柄机构，求lAB的范围；（3）若此机构为双摇杆机构，求lAB的范围。（a）(b)题1图题2图第6页共28页2、图示两种曲柄滑块机构，若已知a=120mm，b=600mm，对心时e=0及偏置时e=120mm，求此两机械的极位夹角θ及行程速比系数K。又在对心曲柄滑块机构中，若连杆BC为二力杆件，则滑块的压力角将在什么范围内变化？3、图示六杆机构，已知（单位mm）：l1=20，l2=53，l3=35，l4=40，l5=20，l6=60，试确定：1）构件AB能否整周回转？2）滑块行程h；3）滑块的行程速度变化系数K；4）机构DEF中的最大压力角αmax。题3图题4...
