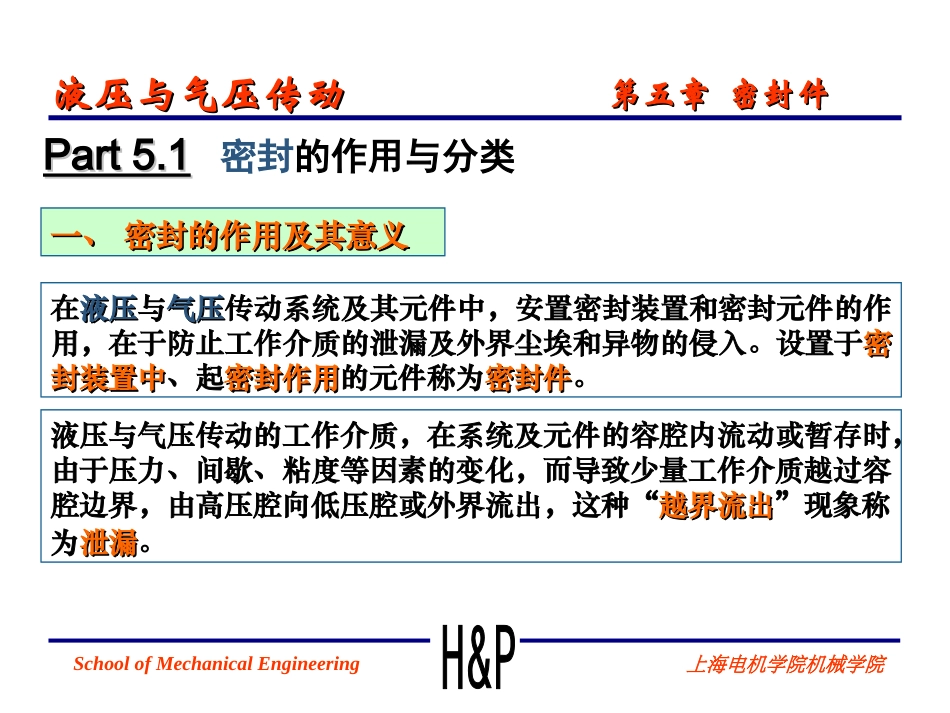

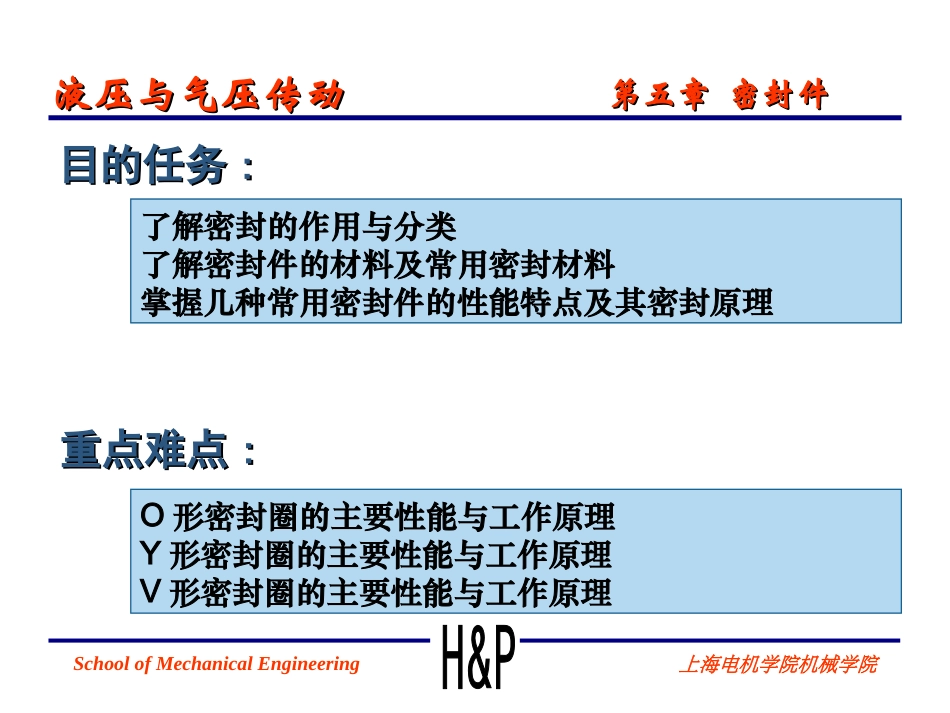

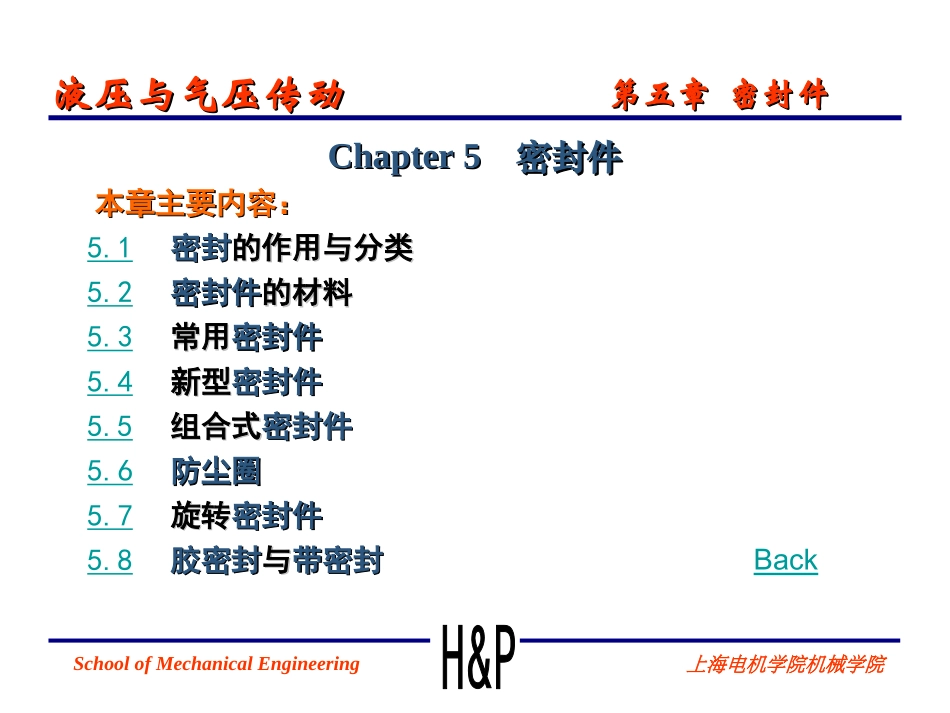

SchoolofMechanicalEngineering上海电机学院机械学院第五章密封件第五章密封件液压与气压传动液压与气压传动Chapter5Chapter5密封件密封件本章主要内容：本章主要内容：5.1密封密封的作用与分类的作用与分类5.2密封件密封件的材料的材料5.3常用常用密封件密封件5.4新型新型密封件密封件5.5组合式组合式密封件密封件5.6防尘圈防尘圈5.7旋转旋转密封件密封件5.8胶密封胶密封与与带密封带密封BackSchoolofMechanicalEngineering上海电机学院机械学院液压与气压传动液压与气压传动了解密封的作用与分类了解密封件的材料及常用密封材料掌握几种常用密封件的性能特点及其密封原理O形密封圈的主要性能与工作原理Y形密封圈的主要性能与工作原理V形密封圈的主要性能与工作原理目的任务目的任务::重点难点重点难点::第五章密封件第五章密封件SchoolofMechanicalEngineering上海电机学院机械学院第五章密封件第五章密封件液压与气压传动液压与气压传动Part5.1Part5.1密封的作用与分类在液压液压与气压气压传动系统及其元件中，安置密封装置和密封元件的作用，在于防止工作介质的泄漏及外界尘埃和异物的侵入。设置于密密封装置中封装置中、起密封作用密封作用的元件称为密封件密封件。液压与气压传动的工作介质，在系统及元件的容腔内流动或暂存时，由于压力、间歇、粘度等因素的变化，而导致少量工作介质越过容腔边界，由高压腔向低压腔或外界流出，这种“越界流出越界流出”现象称为泄漏泄漏。一、密封的作用及其意义一、密封的作用及其意义SchoolofMechanicalEngineering上海电机学院机械学院第五章密封件第五章密封件液压与气压传动液压与气压传动泄漏分为内泄漏内泄漏和外泄漏外泄漏两类。对于液压传动系统液压传动系统，内泄漏内泄漏会引起系统容积效率容积效率的急剧下降，达不到所需的工作压力，使设备无法正常运作；外泄漏外泄漏则造成工作工作介质浪费介质浪费和污染环境污染环境，甚至引发设备操作失灵设备操作失灵和人身事故人身事故。内泄漏指在系统或元件内部工作介质由高压腔向低压腔的泄漏；外泄漏则是由系统或元件内部向外界的泄漏。单位时间内泄漏的工作介质的体积称为泄漏量泄漏量。对于气压传动系统气压传动系统，由于其工作介质为压缩空气且工作压力不高，因此气体的泄漏问题往往得不到应有的重视。其实，气压气压传动系统中的泄漏传动系统中的泄漏同样会造成系统压力下降系统压力下降，能耗加大能耗加大，动作动作紊乱紊乱，或造成真空系统中的负压建立不起来真空系统中的负压建立不起来；气缸进气口的泄气缸进气口的泄漏漏将造成气缸低速运行的爬行气缸低速运行的爬行，等等。正确和合理地使用密封件是液压正确和合理地使用密封件是液压与气压传动系统正常运转的重要保证与气压传动系统正常运转的重要保证SchoolofMechanicalEngineering上海电机学院机械学院第五章密封件第五章密封件液压与气压传动液压与气压传动密封的作用是阻止泄漏阻止泄漏。造成泄漏的原因主要有两方面：一是密一是密封面上有间隙封面上有间隙；二是密封部位两侧存在较大压力差二是密封部位两侧存在较大压力差。消去或减小任一因素都可以阻止或减小泄漏。因此，密封的方法通常有：11）封住结合面的间隙）封住结合面的间隙；22）切断泄漏通道）切断泄漏通道；33）增加泄漏通道中的阻力）增加泄漏通道中的阻力；44）设置作功元件）设置作功元件，对泄漏介质造成压力对泄漏介质造成压力，以抵消或平衡泄漏通道以抵消或平衡泄漏通道的压力差的压力差。二、密封的分类二、密封的分类SchoolofMechanicalEngineering上海电机学院机械学院第五章密封件第五章密封件液压与气压传动液压与气压传动分类主要密封件静密封非金属静密封O形橡胶密封圈橡胶垫片聚四氟乙烯生料带橡胶-金属复合静密封组合密封垫圈金属静密封金属垫圈空心金属O形密封圈液态密封垫密封胶表表5-15-1密封的分类根据被密封的偶合面在设备运转时有无相对运动，可将密封分为静密封静密封和动密封动密封两大类。另外按照密封件的制作材料制作材料、结构形式结构形式和密封机理密封机理等还可进一步细分。密封的分类见表表5-15-1。SchoolofMech...
