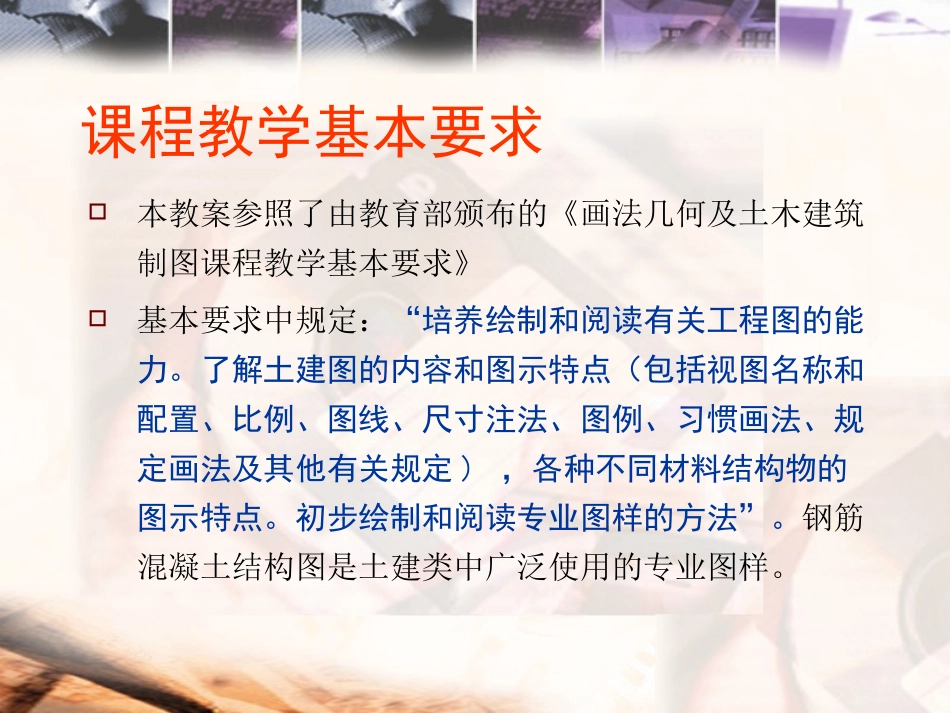

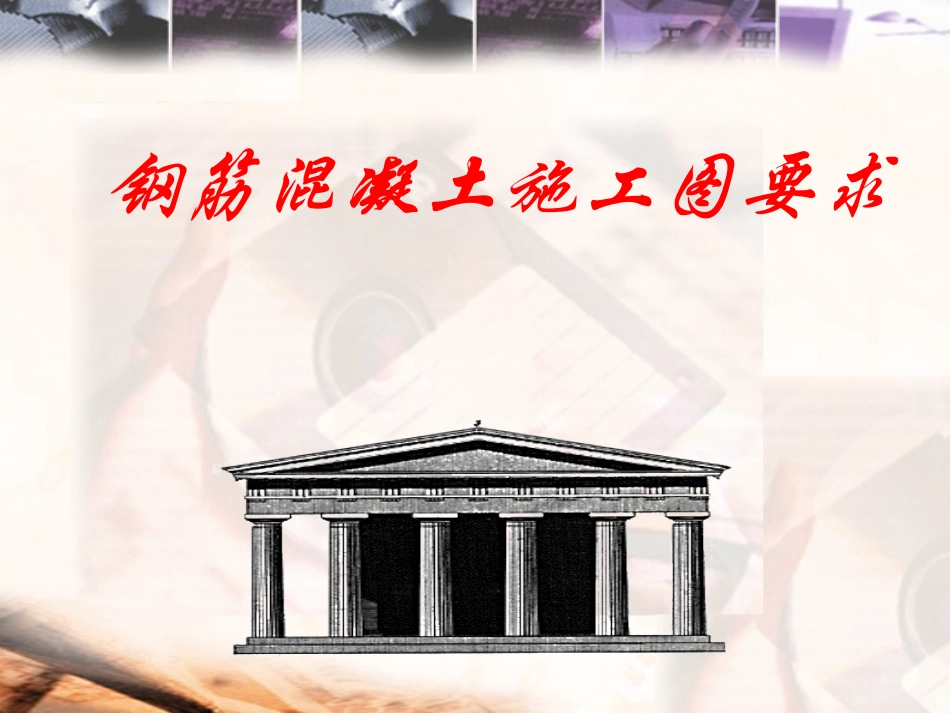

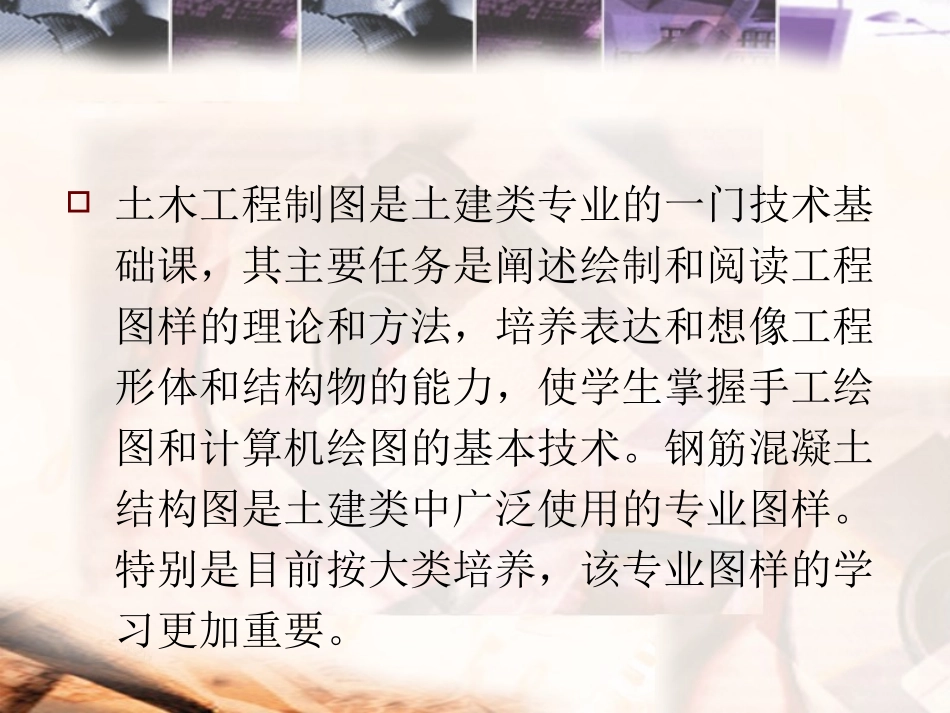

24/12/2512钢筋混凝土施工图要求24/12/2522土木工程制图是土建类专业的一门技术基础课，其主要任务是阐述绘制和阅读工程图样的理论和方法，培养表达和想像工程形体和结构物的能力，使学生掌握手工绘图和计算机绘图的基本技术。钢筋混凝土结构图是土建类中广泛使用的专业图样。特别是目前按大类培养，该专业图样的学习更加重要。24/12/2532课程教学基本要求本教案参照了由教育部颁布的《画法几何及土木建筑制图课程教学基本要求》基本要求中规定：“培养绘制和阅读有关工程图的能力。了解土建图的内容和图示特点（包括视图名称和配置、比例、图线、尺寸注法、图例、习惯画法、规定画法及其他有关规定)，各种不同材料结构物的图示特点。初步绘制和阅读专业图样的方法”。钢筋混凝土结构图是土建类中广泛使用的专业图样。24/12/2542钢筋混凝土结构房屋建筑、水工建筑、道路桥梁建筑等土木工程，都要由各种受力构件组成结构系统，以承担自重和加在建筑物上的各种荷载。由钢筋混凝土制成的构件，如钢筋混凝土梁、柱、盖板、桥墩的墩帽、桥台的道碴槽和顶帽、钢筋混凝土轨枕等，称为钢筋混凝土构件。24/12/2552单层厂房结构24/12/2562一般建筑结构24/12/2572钢筋混凝土结构图钢筋混凝土构件的形状、大小、配筋数量及型式和结构系统的型式、布局、连接，一般都要经过设计和计算，然后再用图表达出来。传统的钢筋混凝土结构图包括结构构件图和结构布置图。24/12/2582柱的模板及配筋图24/12/2592建筑结构施工图建筑结构施工图平面整体设计方法（以下简称平法）对我国目前混凝土结构施工图的设计表示方法作了重大改革。平法是把结构构件的尺寸和配筋等，按照平面整体表示方法的制图规则，直接表达在各类构件的结构平面布置图上。这就改变了传统的那种将构件从结构平面布置图中索引出来，再逐个绘制配筋详图的繁琐方法。24/12/25102梁平法施工图24/12/25112钢筋混凝土结构的基本知识混凝土混凝土钢筋钢筋钢筋混凝土钢筋混凝土拉力压力24/12/25122钢筋混凝土构件的制作过程钢筋混凝土构件的制作过程下料：先将不同直径的钢筋按照需要的长度截断钢筋加工：根据设计要求进行弯曲成型钢筋安装：将弯曲后的成型钢筋绑扎或焊接在一起形成钢筋骨架浇注：将钢筋置于模板内，浇注混凝土（水泥、砂、石、水及各种添加剂的混合物）养护：待混凝土凝固后拆模即成24/12/25132钢筋混凝土构件的制作过程钢筋混凝土构件的制作过程现浇构件：在工程现场搭建模板就地浇筑预制构件：在工程现场以外的工厂预制好然后运到现场进行安装预应力钢筋混凝土构件：在制作时通过对钢筋的张拉，预加给混凝土一定的压力以提高构件的强度和抗裂性能24/12/25142钢筋混凝土构件图的内容1.模板图：即构件的外形图。对于形状简单的构件，可不必单独画模板图。2.配筋图：主要表达钢筋在构件中的分布情况，通常有配筋平面图、配筋立面图、配筋断面图等。24/12/25152钢筋混凝土构件图的内容钢筋在混凝土中不是单根游离放置的，而是将各钢筋用铁丝绑扎或焊接成钢筋骨架或网片。受力钢筋：承受构件内力的主要钢筋。架立钢筋：起架立作用，以构成钢筋骨架。箍筋：固定各钢筋的位置并承受剪力。24/12/25162钢筋混凝土构件图的内容分布钢筋：用于板式结构中，将板面承受的力分配给受力钢筋，并防止混凝土开裂，同时也起固定受力钢筋位置的作用。其它钢筋：如为了吊装用的吊环和为构造要求而设置的预埋件等。24/12/25172钢筋混凝土构件举例24/12/25182钢筋混凝土构件举例24/12/25192钢筋混凝土构件举例24/12/25202钢筋混凝土构件举例24/12/25212钢筋混凝土构件举例24/12/25222钢筋混凝土结构的图示方法混凝土强度：用水泥标号表示，例如C10、C15、C20、…钢筋的品种：即钢筋材料的等级，品种代号由钢筋直径符号变化而来24/12/25232钢筋混凝土构件的图示方法钢筋的弯起：钢筋混凝土构件受力后的最大拉应力位置是变化的，越靠近端部越靠上。为了让受力钢筋始终处于最大拉应力位置，故弯成一定的形状。24/12/25242钢筋混凝土构件的图示方法钢筋的弯钩：为了加强钢筋与混凝土的固结力，钢筋端部要做成弯钩。直角弯钩半圆弯钩24/12/2...
