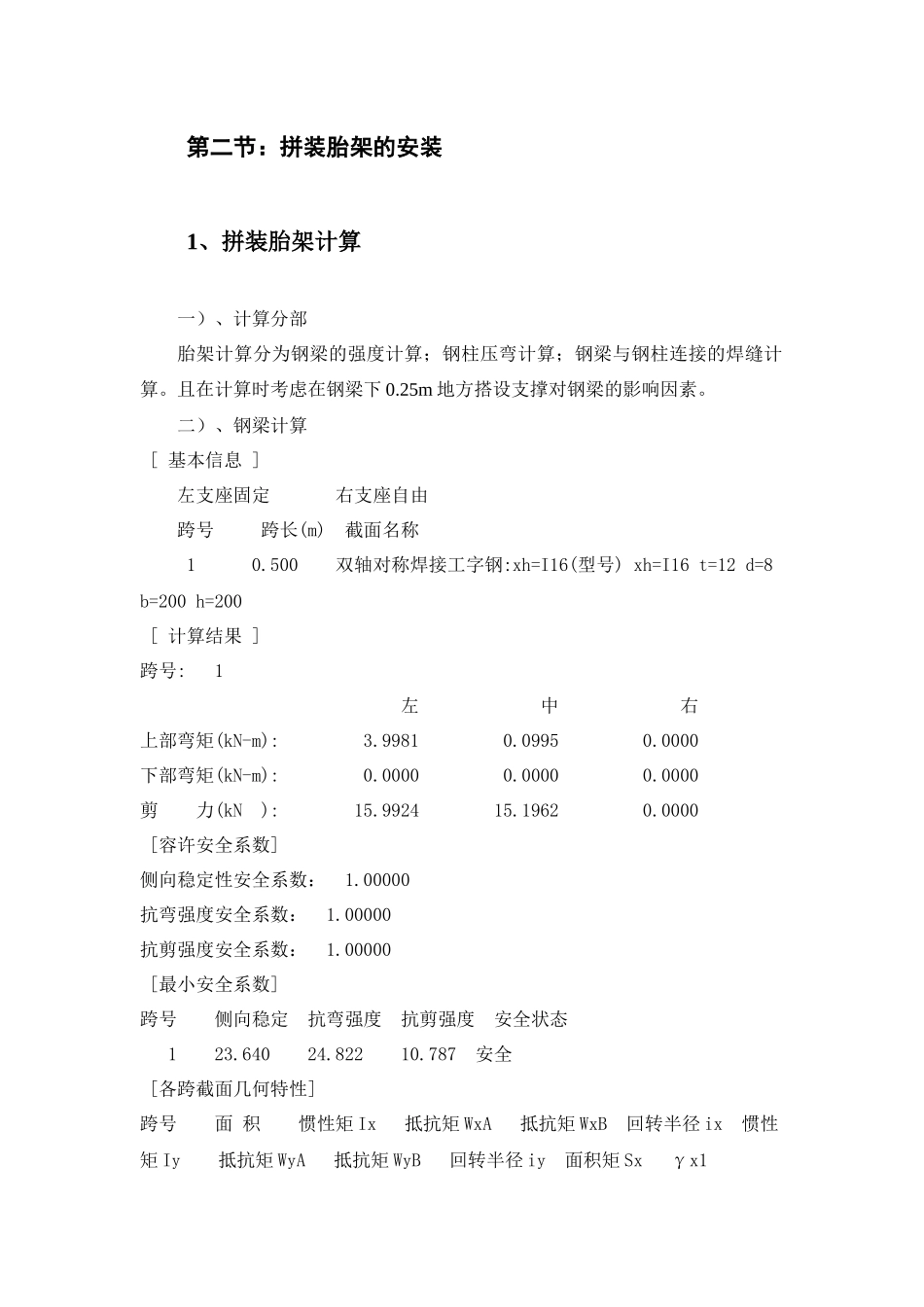

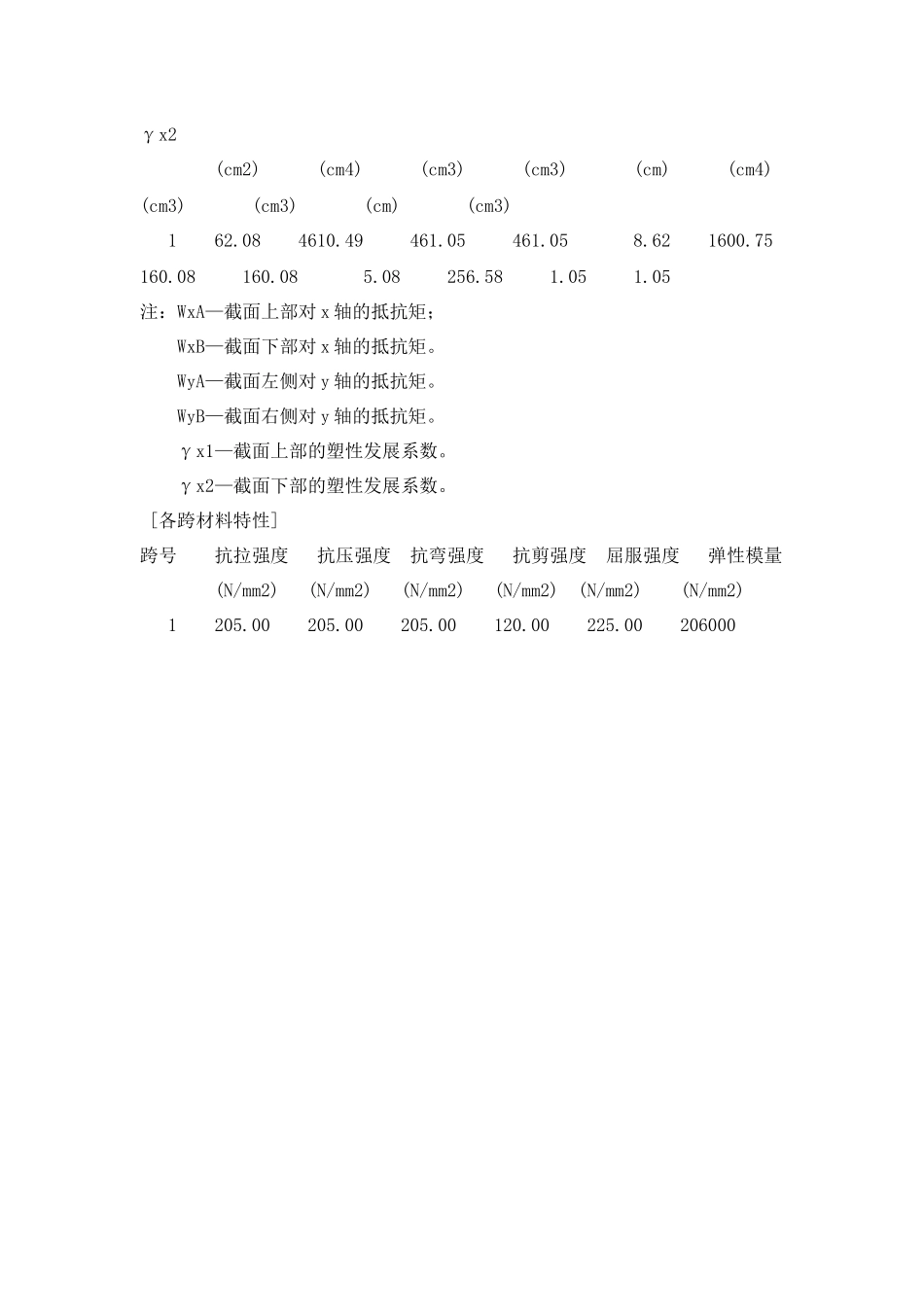

现场施工方案第一节：现场施工总体顺序第二节：拼装胎架的安装1、拼装胎架计算一）、计算分部胎架计算分为钢梁的强度计算；钢柱压弯计算；钢梁与钢柱连接的焊缝计算。且在计算时考虑在钢梁下0.25m地方搭设支撑对钢梁的影响因素。二）、钢梁计算[基本信息]左支座固定右支座自由跨号跨长(m)截面名称10.500双轴对称焊接工字钢:xh=I16(型号)xh=I16t=12d=8b=200h=200[计算结果]跨号:1左中右上部弯矩(kN-m):3.99810.09950.0000下部弯矩(kN-m):0.00000.00000.0000剪力(kN):15.992415.19620.0000[容许安全系数]侧向稳定性安全系数：1.00000抗弯强度安全系数：1.00000抗剪强度安全系数：1.00000[最小安全系数]跨号侧向稳定抗弯强度抗剪强度安全状态123.64024.82210.787安全[各跨截面几何特性]跨号面积惯性矩Ix抵抗矩WxA抵抗矩WxB回转半径ix惯性矩Iy抵抗矩WyA抵抗矩WyB回转半径iy面积矩Sxγx1γx2(cm2)(cm4)(cm3)(cm3)(cm)(cm4)(cm3)(cm3)(cm)(cm3)162.084610.49461.05461.058.621600.75160.08160.085.08256.581.051.05注：WxA—截面上部对x轴的抵抗矩；WxB—截面下部对x轴的抵抗矩。WyA—截面左侧对y轴的抵抗矩。WyB—截面右侧对y轴的抵抗矩。γx1—截面上部的塑性发展系数。γx2—截面下部的塑性发展系数。[各跨材料特性]跨号抗拉强度抗压强度抗弯强度抗剪强度屈服强度弹性模量(N/mm2)(N/mm2)(N/mm2)(N/mm2)(N/mm2)(N/mm2)1205.00205.00205.00120.00225.00206000三）、钢柱压弯计算1输入数据1.1基本输入数据构件材料特性材料名称:Q235-B设计强度:205.00(N/mm2)屈服强度:225.00(N/mm2)截面特性截面名称:双轴对称焊接工字钢:b=200(mm)翼缘板宽度[3d≤b≤40t]:200(mm)腹板厚度[(h-2t)/40≤d≤b/3]:8(mm)翼缘板厚度[b/40≤t]:12(mm)截面高度[4t≤h≤(40d+2t)]:200(mm)缀件类型:构件高度:4.000(m)容许强度安全系数:1.00容许稳定性安全系数:1.001.2荷载信息恒载分项系数:1.20活载分项系数:1.40是否考虑自重:考虑轴向恒载标准值:0.000(kN)轴向活载标准值:10.000(kN)偏心距Ex:30.0(cm)偏心距Ey:0.0(cm)1.3连接信息连接方式:普通连接截面是否被削弱:否1.4端部约束信息X-Z平面内顶部约束类型:固定X-Z平面内底部约束类型:固定X-Z平面内计算长度系数:0.65Y-Z平面内顶部约束类型:简支Y-Z平面内底部约束类型:简支Y-Z平面内计算长度系数:1.002中间结果2.1截面几何特性面积:62.08(cm2)惯性矩Ix:4610.49(cm4)抵抗矩Wx:461.05(cm3)回转半径ix:8.62(cm)惯性矩Iy:1600.75(cm4)抵抗矩Wy:160.08(cm3)回转半径iy:5.08(cm)塑性发展系数γx1:1.05塑性发展系数γy1:1.20塑性发展系数γx2:1.05塑性发展系数γy2:1.202.2材料特性抗拉强度:205.00(N/mm2)抗压强度:205.00(N/mm2)抗弯强度:205.00(N/mm2)抗剪强度:120.00(N/mm2)屈服强度:225.00(N/mm2)密度:7850.00(kg/m3)2.3稳定信息绕Y轴屈曲时最小稳定性安全系数:8.09绕X轴屈曲时最小稳定性安全系数:7.01绕Y轴屈曲时最大稳定性安全系数:8.26绕X轴屈曲时最大稳定性安全系数:7.12绕Y轴屈曲时最小稳定性安全系数对应的截面到构件顶端的距离:4.000(m)绕X轴屈曲时最小稳定性安全系数对应的截面到构件顶端的距离:4.000(m)绕Y轴屈曲时最大稳定性安全系数对应的截面到构件顶端的距离:0.000(m)绕X轴屈曲时最大稳定性安全系数对应的截面到构件顶端的距离:0.000(m)绕X轴弯曲时的轴心受压构件截面分类（按受压特性）:b类绕Y轴弯曲时的轴心受压构件截面分类（按受压特性）:c类绕X轴弯曲时的稳定系数:0.88绕Y轴弯曲时的稳定系数:0.77绕X轴弯曲时的长细比λ:46.42绕Y轴弯曲时的长细比λ:51.20按《建筑钢结构设计手册》P174表3-2-24计算的φb_X:1.00按《建筑钢结构设计手册》P174表3-2-24计算的φb_XA:1.00按《建筑钢结构设计手册》P174表3-2-24计算的φb_XB:1.00按《建筑钢结构设计手册》P174表3-2-24计算的φb_Y:1.00按《建筑钢结构设计手册》P174表3-2-24计算的φb_YA:1.00按《建筑钢结构设计手册》P174表3-2-24计算的φb_YB:1.002.4强度信息最大强度安全系数:8.50最小强度安全系数:8.37最大强度安全系数对应的截面到构件顶端的距离:0.000(m)最小强度安全系数对应的截面到构件顶端的距...
