建筑节能工程施工组织设计VIP免费

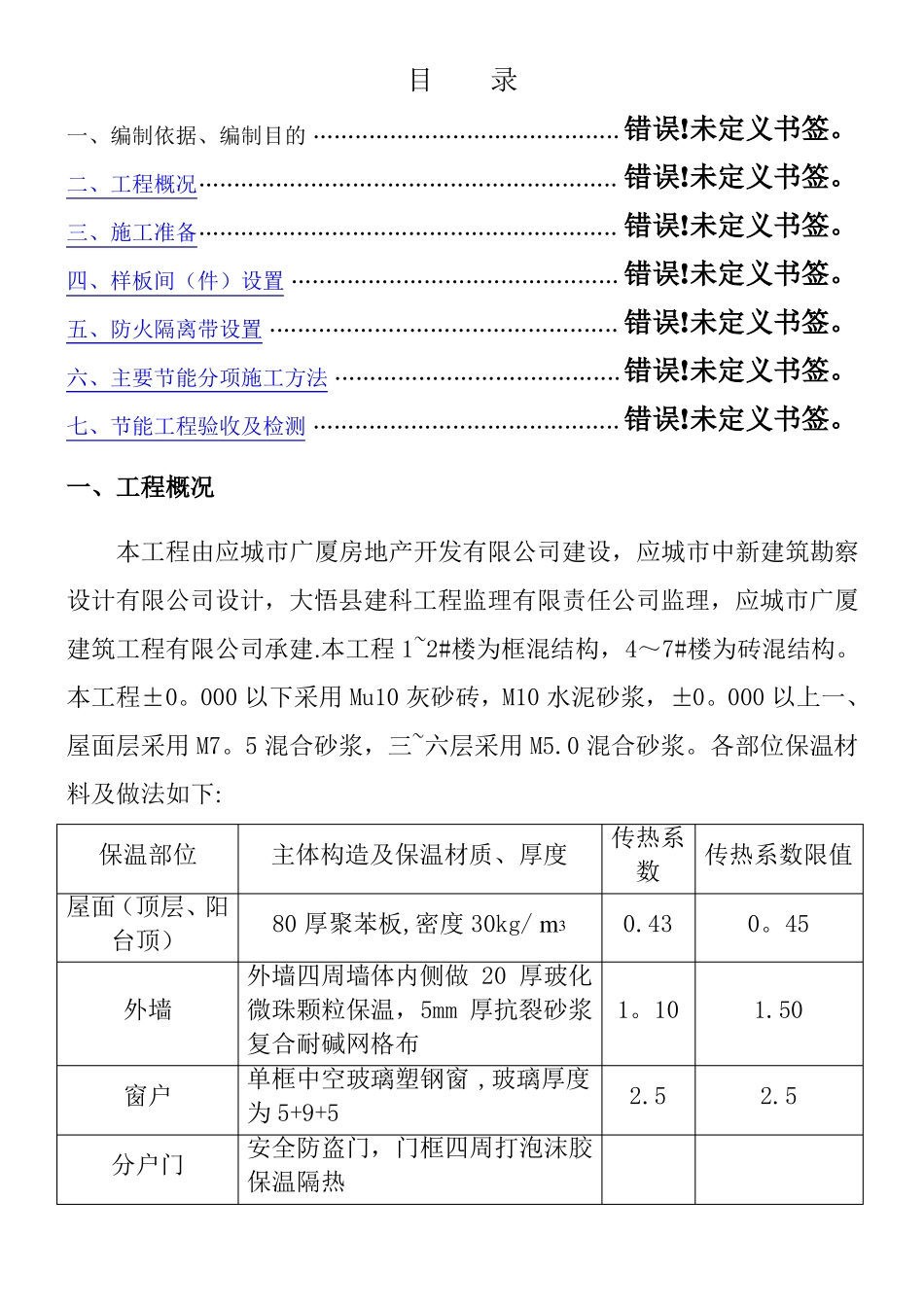

目录一、编制依据、编制目的............................................错误!未定义书签。二、工程概况............................................................错误!未定义书签。三、施工准备............................................................错误!未定义书签。四、样板间（件）设置...............................................错误!未定义书签。五、防火隔离带设置..................................................错误!未定义书签。六、主要节能分项施工方法.........................................错误!未定义书签。七、节能工程验收及检测............................................错误!未定义书签。一、工程概况本工程由应城市广厦房地产开发有限公司建设，应城市中新建筑勘察设计有限公司设计，大悟县建科工程监理有限责任公司监理，应城市广厦建筑工程有限公司承建.本工程1~2#楼为框混结构，4～7#楼为砖混结构。本工程±0。000以下采用Mu10灰砂砖，M10水泥砂浆，±0。000以上一、屋面层采用M7。5混合砂浆，三~六层采用M5.0混合砂浆。各部位保温材料及做法如下:保温部位屋面（顶层、阳台顶）外墙窗户分户门主体构造及保温材质、厚度80厚聚苯板,密度30kg/m3传热系传热系数限值数0.430。451.502.5外墙四周墙体内侧做20厚玻化微珠颗粒保温，5mm厚抗裂砂浆1。10复合耐碱网格布单框中空玻璃塑钢窗,玻璃厚度2.5为5+9+5安全防盗门，门框四周打泡沫胶保温隔热阳台、凸窗顶板、侧板、底板、30厚玻化微珠颗粒保温，5mm厚空调隔板、雨篷抗裂砂浆复合耐碱网格布，上抹等外露混凝土20厚水泥砂浆保护层.构件二、编制依据、编制目的1、建筑节能施工图纸2、《建筑节能工程施工质量验收规范》GB50411—20073、《民用建筑节能工程质量验收规程》DB13（J)52-20054、《外墙保温工程技术规程》JGJ144－20045、05系列建筑标准设计图集6、建筑施工手册《第四版》7、其他相关施工标准规范、产品行业标准三、施工准备1、设计图纸已经节能机构审查合格;2、控制线已设置到位；3、材料应见证取样送检，经有资质的实验室复试合格后,方可使用；4、已进场的节能材料必须具有出厂合格证及性能检测报告，并经监理工程师确认,形成验收记录;5、节能材料必须符合设计要求及国家有关标准的规定;6、节能材料应产品检验批要求随机取样复验。四、样板间(件）设置每个节能分项工程大面积施工前，先在一层靠楼梯间房间做样品间（采暖和门窗为样品件）,样品间（件)做完后上报甲方、监理，经监理认可后，做认可记录，然后上报节能办监督科验收合格后,方可进行大面积施工.2五、防火隔离带设置根据《民用建筑外墙保温系统及外墙装饰防火暂行规定》要求在屋面和外墙保温层上设置防火隔离带.1、屋顶防火隔离带设置：屋顶与外墙交界处、屋顶开口部位四周的保温层，采用宽度为500mm的防火隔离带，用胶粉聚苯颗粒砂浆与保温层外皮抹平。六、主要节能分项施工方法：（一）、外墙内保温工程施工方法1、施工材料及工具准备·材料:界面砂浆、胶粉料、玻化微珠、抗裂砂浆、耐碱玻纤网格布·工具与机具（1）垂直运输机械、水平运输手推车、强制式砂浆搅拌机、手提搅拌器等。（2）常用抹灰工具及抹灰的专用检测工具、经纬仪及放线工具、钢丝刷、小灰槽、水桶、滚刷、铁锹、手锤、壁纸刀、托线板、方尺、探针、钢尺等。2、基本构造（见下页）玻化微珠保温体系外墙内保温做法基本构造:（见下表）玻化微珠保温浆料体系外墙内保温做法基本构造外墙界面层保温层抗裂罩面层饰面层3钢筋混凝土构造柱（1）界面处理剂玻化微珠保温专用抗裂涂料(2）浆料(3）砂浆、耐碱玻纤网格布（4）(5）3、工序流程：玻化微珠保温砂浆外墙内保温施工流程为:4预配置界面砂浆┌→玻化微珠保温砂浆拌合└→基层检查处理↓涂刷界面砂浆↓吊水平、套方、弹控制线↓灰饼、冲筋↓抹第一层玻化微珠保温砂浆（1。5)→玻化微珠砂浆拌合↓24小时后↓抹第二层玻化微珠保温浆料（1.5）↓48小时后,并湿水养护抗裂砂浆拌合抹抗裂砂浆铺设耐碱玻纤网格布5↓门窗洞口抹第一遍砂浆并卷边预配置水泥砂浆→↓门窗洞口抹第二遍砂浆并找垂直水平...
