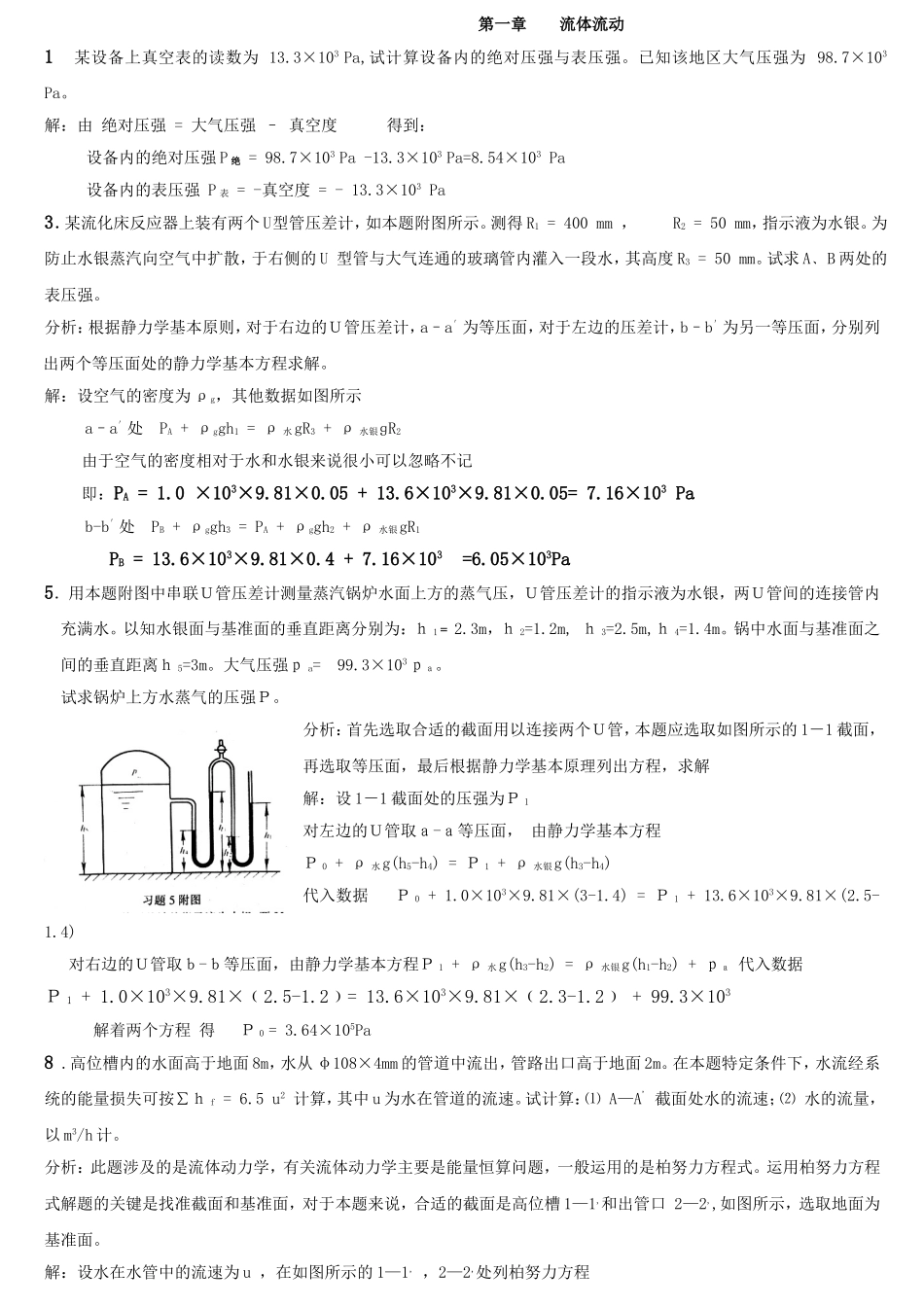

第一章流体流动1某设备上真空表的读数为13.3×103Pa,试计算设备内的绝对压强与表压强。已知该地区大气压强为98.7×103Pa。解：由绝对压强=大气压强–真空度得到：设备内的绝对压强P绝=98.7×103Pa-13.3×103Pa=8.54×103Pa设备内的表压强P表=-真空度=-13.3×103Pa3．某流化床反应器上装有两个U型管压差计，如本题附图所示。测得R1=400mm，R2=50mm，指示液为水银。为防止水银蒸汽向空气中扩散，于右侧的U型管与大气连通的玻璃管内灌入一段水，其高度R3=50mm。试求A﹑B两处的表压强。分析：根据静力学基本原则，对于右边的Ｕ管压差计，a–a′为等压面，对于左边的压差计，b–b′为另一等压面，分别列出两个等压面处的静力学基本方程求解。解：设空气的密度为ρg，其他数据如图所示a–a′处PA+ρggh1=ρ水gR3+ρ水银ɡR2由于空气的密度相对于水和水银来说很小可以忽略不记即：PA=1.0×103×9.81×0.05+13.6×103×9.81×0.05=7.16×103Pab-b′处PB+ρggh3=PA+ρggh2+ρ水银gR1PB=13.6×103×9.81×0.4+7.16×103=6.05×103Pa5．用本题附图中串联Ｕ管压差计测量蒸汽锅炉水面上方的蒸气压，Ｕ管压差计的指示液为水银，两Ｕ管间的连接管内充满水。以知水银面与基准面的垂直距离分别为：ｈ1﹦2.3m，ｈ2=1.2m,ｈ3=2.5m,ｈ4=1.4m。锅中水面与基准面之间的垂直距离ｈ5=3m。大气压强ｐa=99.3×103ｐａ。试求锅炉上方水蒸气的压强Ｐ。分析：首先选取合适的截面用以连接两个Ｕ管，本题应选取如图所示的1－1截面，再选取等压面，最后根据静力学基本原理列出方程，求解解：设1－1截面处的压强为Ｐ1对左边的Ｕ管取ａ-ａ等压面，由静力学基本方程Ｐ0+ρ水g(h5-h4)=Ｐ1+ρ水银g(h3-h4)代入数据Ｐ0+1.0×103×9.81×(3-1.4)=Ｐ1+13.6×103×9.81×(2.5-1.4)对右边的Ｕ管取ｂ-ｂ等压面，由静力学基本方程Ｐ1+ρ水g(h3-h2)=ρ水银g(h1-h2)+ｐａ代入数据Ｐ1+1.0×103×9.81×﹙2.5-1.2﹚=13.6×103×9.81×﹙2.3-1.2﹚+99.3×103解着两个方程得Ｐ0=3.64×105Pa8.高位槽内的水面高于地面8m，水从φ108×4mm的管道中流出，管路出口高于地面2m。在本题特定条件下，水流经系统的能量损失可按∑ｈf=6.5u2计算，其中u为水在管道的流速。试计算：⑴A—A'截面处水的流速；⑵水的流量，以m3/h计。分析：此题涉及的是流体动力学，有关流体动力学主要是能量恒算问题，一般运用的是柏努力方程式。运用柏努力方程式解题的关键是找准截面和基准面，对于本题来说，合适的截面是高位槽1—1,和出管口2—2,,如图所示，选取地面为基准面。解：设水在水管中的流速为u，在如图所示的1—1,，2—2,处列柏努力方程Z1ｇ+0+Ｐ1/ρ=Z2ｇ+ｕ2／2+Ｐ2/ρ+∑ｈf（Z1-Z2）g=u2/2+6.5u2代入数据(8-2)×9.81=7u2,u=2.9m/s换算成体积流量VS=uA=2.9×π/4×0.12×3600=82m3/h10.用离心泵把20℃的水从贮槽送至水洗塔顶部，槽内水位维持恒定，各部分相对位置如本题附图所示。管路的直径均为Ф76×2.5mm，在操作条件下，泵入口处真空表的读数为24.66×10³Pa,水流经吸入管与排处管（不包括喷头）的能量损失可分别按∑ｈf,1=2u²，∑hf,2=10u2计算，由于管径不变，故式中u为吸入或排出管的流速ｍ/s。排水管与喷头连接处的压强为98.07×10³Pa（表压）。试求泵的有效功率。分析：此题考察的是运用柏努力方程求算管路系统所要求的有效功率把整个系统分成两部分来处理，从槽面到真空表段的吸入管和从真空表到排出口段的排出管，在两段分别列柏努力方程。解：总能量损失∑hf=∑hf+，1∑hf，2u1=u2=u=2u2+10u²=12u²在截面与真空表处取截面作方程：z0g+u02/2+P0/ρ=z1g+u2/2+Pρ+∑hf，1（P0-P1）/ρ=z1g+u2/2+∑hf，1∴u=2m/s∴ws=uAρ=7.9kg/s在真空表与排水管-喷头连接处取截面z1g+u2/2+P1/ρ+We=z2g+u2/2+P2/ρ+∑hf，2∴We=z2g+u2/2+P2/ρ+∑hf，2—（z1g+u2/2+P1/ρ）=12.5×9.81+（98.07+24.66）/998.2×10³+10×2²=285.97J/kgNe=Wews=285.97×7.9=2.26kw14.在实验室中,用玻璃管输送20℃的70%醋酸.管内径为1.5cm,流量为10kg/min,用SI和物理单位各算一次雷诺准数,并指出流型。解：查20℃，70％的醋酸的密度ρ=1049Kg/m3,粘度µ=2.6mPa·s用SI...
