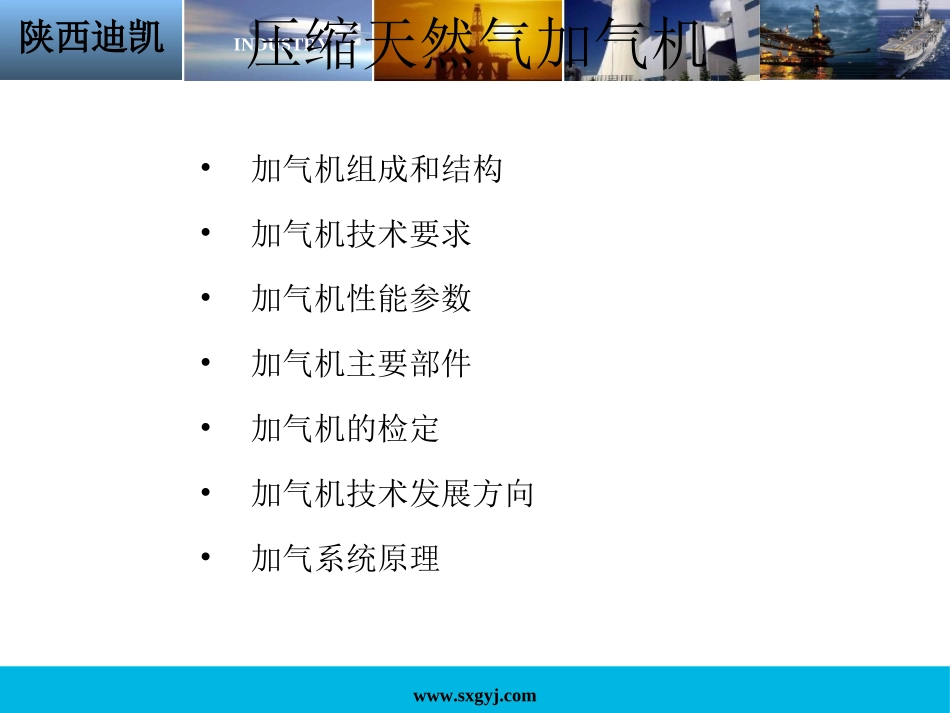

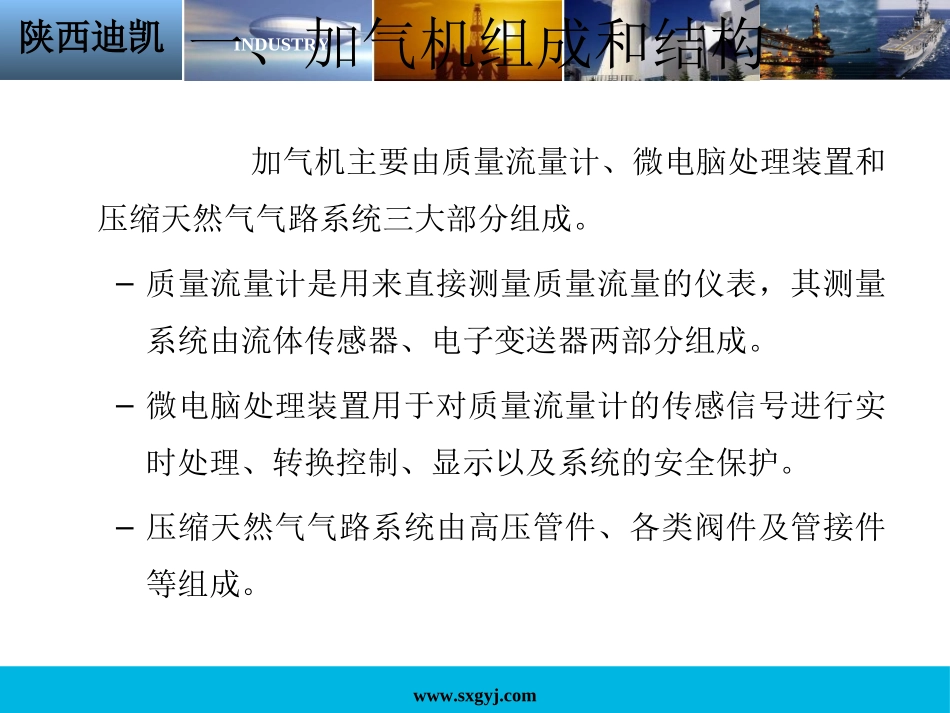

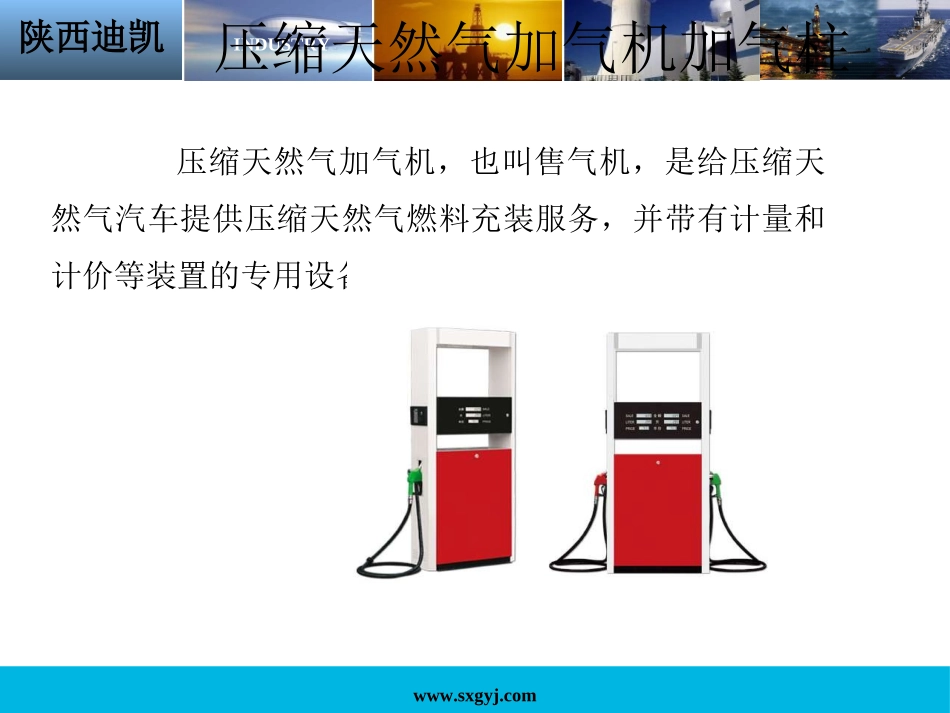

INDUSTRY陕西迪凯www.sxgyj.com压缩天然气加气机加气柱压缩天然气加气机，也叫售气机，是给压缩天然气汽车提供压缩天然气燃料充装服务，并带有计量和计价等装置的专用设备。INDUSTRY陕西迪凯www.sxgyj.com压缩天然气加气机•加气机组成和结构•加气机技术要求•加气机性能参数•加气机主要部件•加气机的检定•加气机技术发展方向•加气系统原理INDUSTRY陕西迪凯www.sxgyj.com一、加气机组成和结构加气机主要由质量流量计、微电脑处理装置和压缩天然气气路系统三大部分组成。–质量流量计是用来直接测量质量流量的仪表，其测量系统由流体传感器、电子变送器两部分组成。–微电脑处理装置用于对质量流量计的传感信号进行实时处理、转换控制、显示以及系统的安全保护。–压缩天然气气路系统由高压管件、各类阀件及管接件等组成。INDUSTRY陕西迪凯www.sxgyj.com一、加气机组成和结构CNG加气机结构示意图INDUSTRY陕西迪凯www.sxgyj.com一、加气机组成和结构CNG加气机组成方框图INDUSTRY陕西迪凯www.sxgyj.com一、加气机组成和结构INDUSTRY陕西迪凯www.sxgyj.com一、加气机组成和结构压缩天然气进入加气机后，经过气体过滤器、加气机电磁阀、质量流量计、拉断阀和加气枪注入汽车储气瓶，完成加气工作。加气机上的微机控制器自动控制加气过程，并根据质量流量计在计量过程中输出的流量信号和压力变送器输出的电信号等进行监控、处理和显示。INDUSTRY陕西迪凯www.sxgyj.com一、加气机组成和结构加气机型号由以下部分组成：CNG加气机设计、选用按GB/T19237-2003《汽车用压缩天然气加气机》、GB/T19236-2003《压缩天然气加气机加气枪》INDUSTRY陕西迪凯www.sxgyj.com二、加气机技术要求•加气机应符合《汽车用压缩天然气加气机》GB/T19237-2003的规定，按批准的技术图纸和文件制造。•制造加气机的材料必须是符合国家有关规定的材料，与压缩天然气相接触的金属和非金属材料不允许与压缩天然气发生化学反应或变质，也不能影响压缩天然气的质量，涉及的压缩天然气是符合GBl8047规定的压缩天然气。INDUSTRY陕西迪凯www.sxgyj.com二、加气机技术要求•加气机利用科里奥利（Coriolis）力的原理，其流量测量仅与被测介质的质量有关，而不受被测介质的温度、压力、粘度等参数变化的影响。利用微电脑检测、控制并显示所充装天然气的气量、金额、总量累积、售气单价。•加气机电气设备的设计、制造与检验应符合国家规定的相应标准，并且必须取得国家指定的检验单位颁发的防爆合格证。INDUSTRY陕西迪凯www.sxgyj.com二、加气机技术要求•各滑动、转动部位运动应轻便、灵活、平稳，无阻滞现象。•紧固件应连接牢靠，无松动。插接件应接触良好。连接导线应压接或焊接良好。•对直接影响计量准确度的部件和装置应有可靠的铅封或其他锁定装置。INDUSTRY陕西迪凯www.sxgyj.com二、加气机技术要求•手动控制加气功能可用按键控制低、中、高压气进行充气。•掉电保护功能在加气过程突然掉电时，电脑系统能自动保存数据，按复位键可显示本次加气量可完成结算。•用户可通过键盘按键分别对加气量、金额、质量、压力进行预置，当加气到定量预置值或气瓶压力达到规定的最高压力20MPa时，加气机能自动停止加气。INDUSTRY陕西迪凯www.sxgyj.com二、加气机技术要求压缩天然气加气机应具有以下安全措施：–燃料容器加满后能自动停止供气–加气完毕软管气压自动下降–如果充气管没有拔下而汽车开走时，充气软管能自动断开，不会发生天然气泄漏–如果软管破裂，系统会立即停止工作–非定量加气可控制加气到任意量INDUSTRY陕西迪凯www.sxgyj.com三、加气机性能参数•计量准确度：不低于1.0级；•重复性：计量准确度的1/2；•计数示值：要满足计量准确度的规定，单次量程整数位不少于3位，小数位不少于2位；累积量整数位不少于6位。•适用压力范围：系统设计压力为27.5MPa，最大工作压力为25MPa，额定工作压力：20MPa。INDUSTRY陕西迪凯www.sxgyj.com三、加气机性能参数•最小被测量：4m3；•环境温度适应性：加气机在-25℃～55℃的温度环境中能保持正常工作；•相对湿度适应性：加气机在30％～90％的湿度环境中能保持正常...
