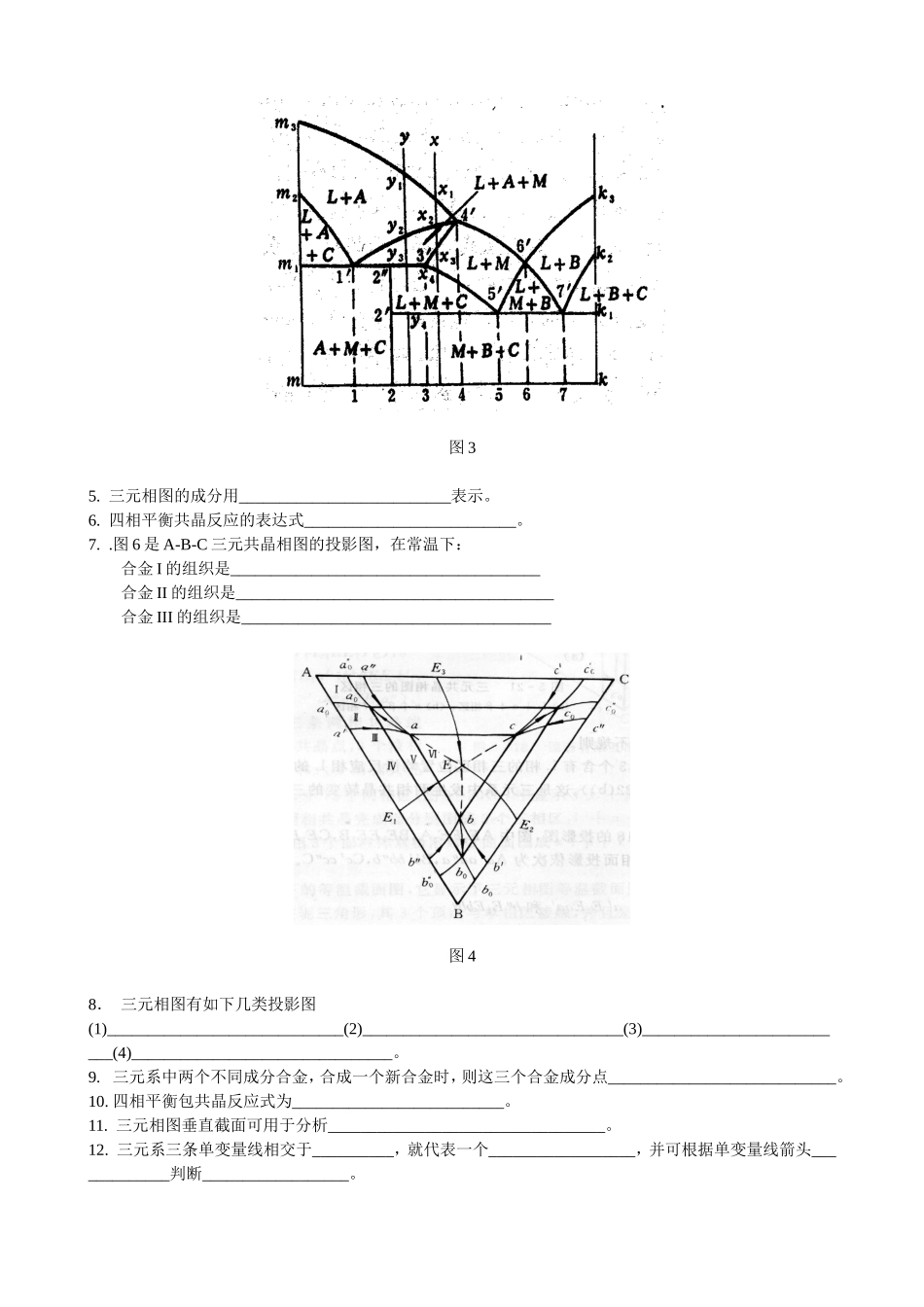

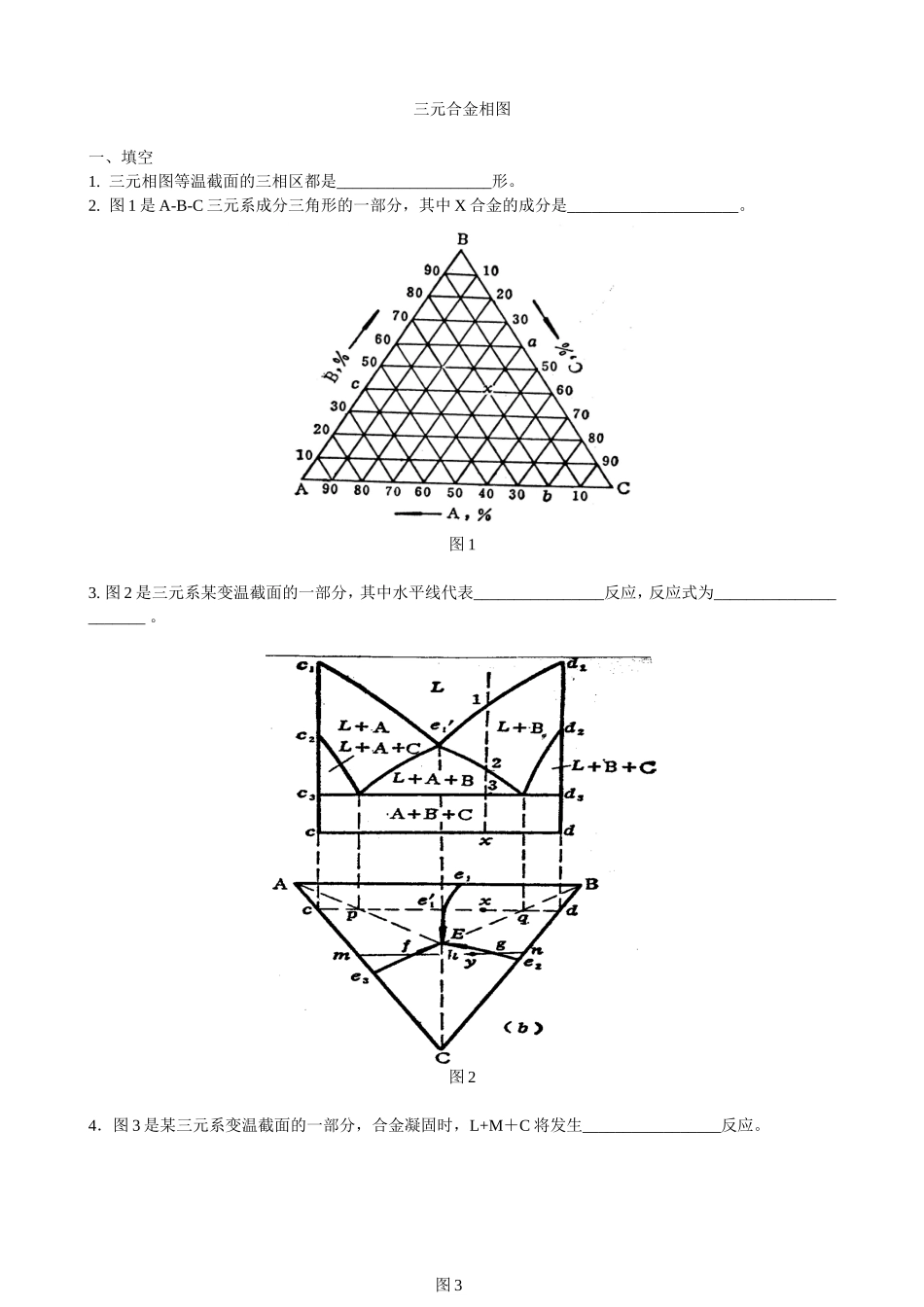

三元合金相图一、填空1.三元相图等温截面的三相区都是___________________形。2.图1是A-B-C三元系成分三角形的一部分，其中X合金的成分是_____________________。图13.图2是三元系某变温截面的一部分，其中水平线代表________________反应，反应式为______________________。图24．图3是某三元系变温截面的一部分，合金凝固时，L+M＋C将发生_________________反应。图3图35.三元相图的成分用__________________________表示。6.四相平衡共晶反应的表达式__________________________。7..图6是A-B-C三元共晶相图的投影图，在常温下：合金I的组织是______________________________________合金II的组织是_______________________________________合金III的组织是______________________________________图48．三元相图有如下几类投影图(1)_____________________________(2)________________________________(3)__________________________(4)________________________________。9.三元系中两个不同成分合金，合成一个新合金时，则这三个合金成分点____________________________。10.四相平衡包共晶反应式为__________________________。11.三元相图垂直截面可用于分析__________________________________。12.三元系三条单变量线相交于__________，就代表一个__________________，并可根据单变量线箭头_____________判断__________________。二、选择1．图5是某三元系变温截面的一部分，a图中合金凝固时，L+a+b三相区将发生_____反应，b图中L+a+b三相区将发生_____反应。AL+a®bBL+b®aCL®a+b图52．根据三元相图的垂直截面图________________A可以分析相成分的变化规律B可以分析合金的凝固过程C可以用杠杆定则计算各相相对量3．图6为A-B-C三元系成分三角形，则合金H中A组元的含量为_____________。A70%B65%C50%图64.图6中合金F的成分为________________A60%A，35%B，5%CB30%A，40%B，30%CC50%A，45%B，5%C5.图7为三元包晶投影图则合金1三元包晶反应后，_____________相消失。ALBaCbDL和b合金2三元包晶反应后____________相消失。ALBaCbDL和b合金3三元包晶反应后__________相消失。AL和aBL和bCL和gDa和b合金3四相平衡反应后_______相消失。ALBaCbDL和aEb和g合金1四相平衡反应后______相消失。ALBaCbDL和aEb和g图76.某三元系的四相平衡反应水平面如图8所示，其反应式为__________。AL+a+b®gBL+a®b+gCL®a+b+g图8三、判断1.三元相图中，由三条单变量线的走向可判断四相反应的类型。（）2.三元系三相平衡时自由度为零。（）3.三元系变温截面上也可应用杠杆定则确定各相相对含量。（）4.三元相图仅根据液相面投影图就可以判断合金系凝固过程中所有相平衡关系。（）5.在三元相图中，只有单折溶解度曲面或双折溶解度曲面投影内的合金才有一个次晶或二个次晶析出。（）6.图9是某三元系液相面投影图，图中的三条单变量线，其交点代表三元包晶反应（），反应式为L+a+g®b()，离开交点的两单变量线是二元共晶反应时液相的成分变化线。（）图97.三元系固相面等温线投影图可用于确定合金开始凝固的温度。（）8.三元相图中四相反应类型由与之相连接的四个三相反应类型决定。（）1239.三元系中三相区等温截面都是一个共轭三角形，并且其顶角与单相区相接。（）10.在等温截面两相区内只要合金成分一定，其平衡两相相对含量可用直线定律确定。（）四、解释成分三角形，重心法则，单变量线，等温截面，垂直截面，固溶度面投影图，综合投影图四相平衡共晶反应，四相平衡包晶转变五、问答1.图10为Al-Fe-Cu系的液相面投影图；写出单变量线的三相平衡反应式和四相平衡反应式。图102.根据1000℃等温截面图11，计算其中α+γ+C1三相区各相的相对百分含量。图11富Fe的Fe-Si-C三元相图1000℃等温截面图3.根据3.5%Si变温截面图12写出含1%C的Fe-C-Si三元合金在冷却时的相变过程和1100℃时的组织。图12含1%C的Fe-C-Si三元合金的变温截面图4.图13为Cu-Zn-Al系室温下的等温截面和2%Al的垂直截面图，回答下列问题：1）在图中标出X合金（Cu-30%Zn-10%Al）的成分点。2）计算Cu-20%Zn-8%Al和Cu-25%Zn-6%Al合金中各相的...
